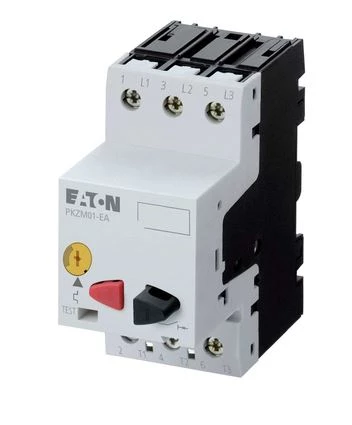

Wyłącznik silnikowy 3P 10–16A 7,5kW PKZM01-16-EA 189891 Eaton
Opis produktu
Wyłącznik silnikowy PKZM01-16-EA marki Eaton służy do ochrony silników elektrycznych przed skutkami przeciążenia, zwarcia oraz zaniku jednej z faz. Regulowany zakres nastawy wyzwalacza przeciążeniowego 10–16 A umożliwia precyzyjne dopasowanie zabezpieczenia do prądu znamionowego chronionego silnika.
Trójbiegunowa konstrukcja przeznaczona jest do zabezpieczania silników trójfazowych o mocy do 7,5 kW przy napięciu 400 V AC w kategorii AC-3. Wyłącznik wyposażono w przyciski sterujące oraz zaciski śrubowe zapewniające trwałe i pewne podłączenie przewodów.
Kompaktowa obudowa o szerokości 45 mm oraz możliwość montażu na standardowej szynie DIN ułatwiają instalację urządzenia w rozdzielnicach i szafach sterowniczych. Model znajduje zastosowanie w układach automatyki, instalacjach przemysłowych, maszynach, pompach, wentylatorach i sprężarkach.
Najważniejsze cechy produktu
- ochrona silnika przed przeciążeniem i zwarciem,
- czułość na zanik fazy,
- regulowany zakres prądowy 10–16 A,
- obsługa silników do 7,5 kW przy 400 V,
- wysoka zwarciowa zdolność łączeniowa,
- sterowanie za pomocą przycisków,
- montaż na szynie DIN,
- zaciski śrubowe,
- kompaktowa szerokość 45 mm,
- możliwość współpracy z aparaturą sterującą Eaton.
Dane techniczne
- Producent: Eaton
- Seria: Moeller PKZM01
- Symbol: PKZM01-16-EA
- Numer katalogowy: 189891
- Liczba biegunów: 3
- Zakres nastawy wyzwalacza przeciążeniowego: 10–16 A
- Znamionowy prąd pracy: 16 A
- Moc znamionowa przy 400 V AC-3: 7,5 kW
- Moc znamionowa przy 230 V AC-3: 4 kW
- Znamionowe napięcie pracy: 440 V
- Wyzwalacz zwarciowy: 248 A
- Zwarciowa zdolność łączeniowa Icu przy 400 V: 50 kA
- Zwarciowa zdolność łączeniowa Ics przy 400 V: 10 kA
- Częstotliwość znamionowa: 50/60 Hz
- Rodzaj sterowania: przyciski
- Rodzaj zacisków: śrubowe
- Stopień ochrony: IP20
- Szerokość: 45 mm
- Wysokość: 90 mm
- Głębokość: 93 mm
- Masa: około 0,3 kg
- EAN: 4015081878871
