Uwaga!
Przyjmujemy, że jeden tor = 2 przewody + 1 tor na zasilanie.
Charakterystyka techniczna:
- Prąd znamionowy ciągły: In ≤ 100A
- Napięcie znamionowe łączeniowe: Un = 400V
- Napięcie znamionowe izolacji: Ui = 500V
- Klasa ochronności: I
- Stopień ochrony: IP31
- Sposób montażu: zabudowa w ścianie

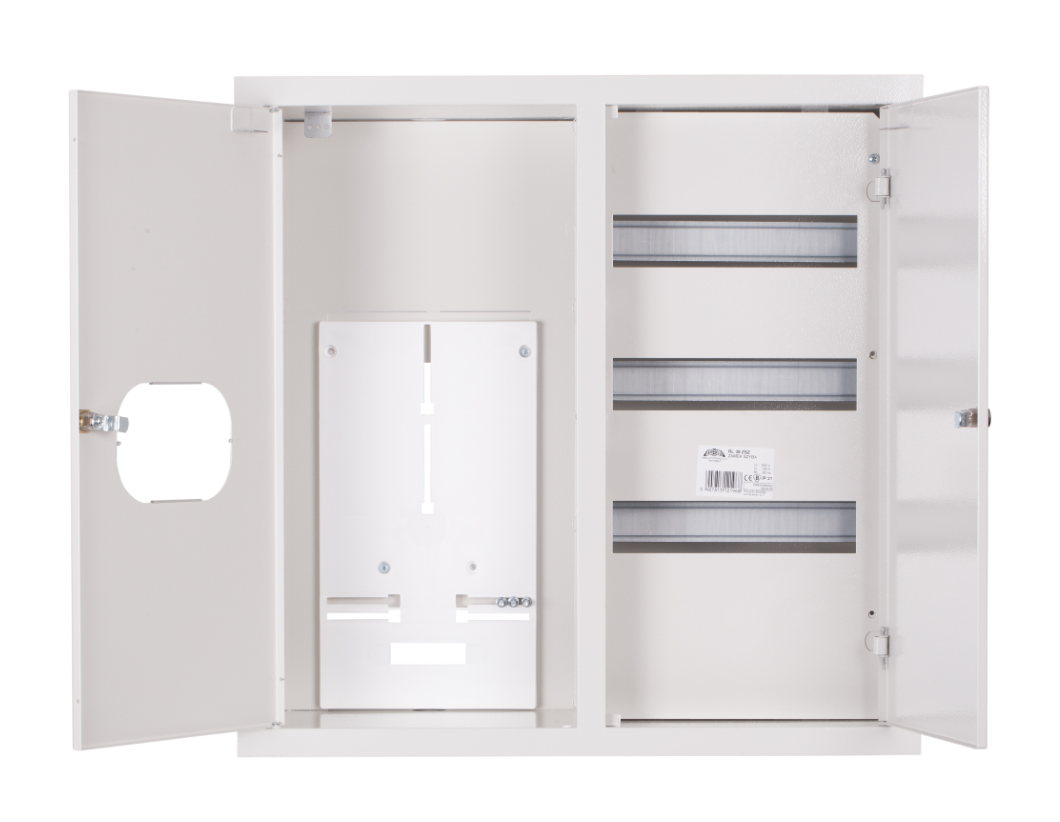

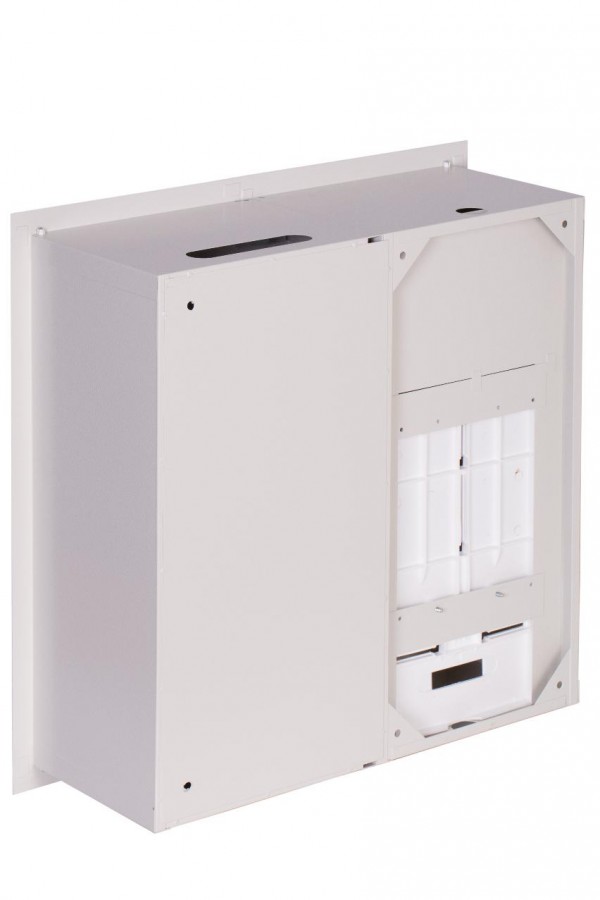

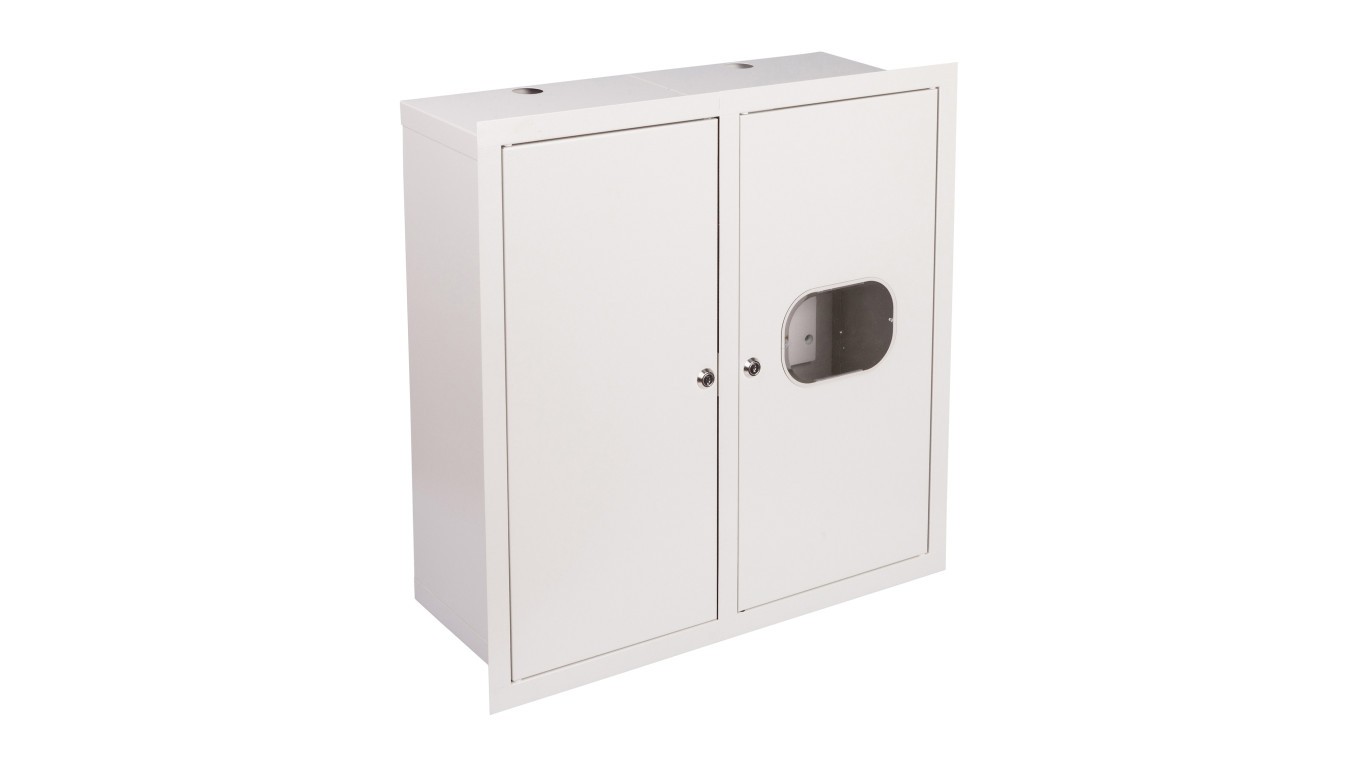

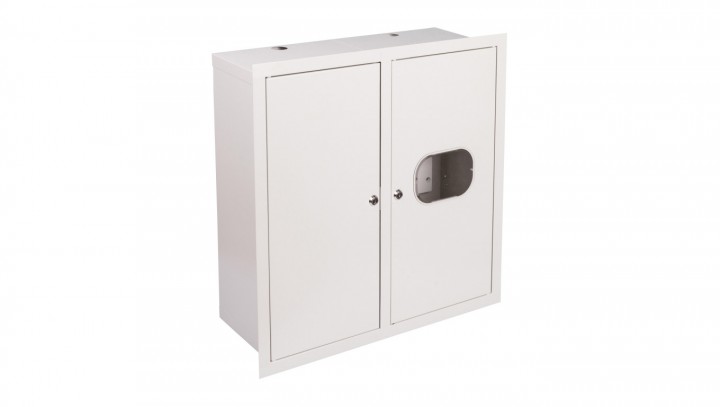

- RL36 - Metalowa podtynkowa rozdzielnica typu RL-36, przeznaczona do zainstalowania licznika trójfazowego oraz trzydziestu sześciu zabezpieczeń.
- Wymiary otworu montażowego w mm [szerokość x wysokość x głębokość]: 545x540x210 (54,5 x 54 x 21 cm)
Zastosowanie:
Wnętrzowe rozdzielnice nN, przeznaczone do instalowania liczników jedno lub trójfazowych.
Standardowe wyposażenie:
Tablica pod licznik, szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, przód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne.
Wykonanie:
Blacha stalowa o grubości 0,8 mm, z ochronną powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Obudowy posiadają dodatkową osłonę na zabezpieczenia przedlicznikowe, plombowaną.
