Charakterystyka techniczna:
- Prąd znamionowy ciągły: In ≤ 100A
- Napięcie znamionowe łączeniowe: Un = 400V
- Napięcie znamionowe izolacji: Ui = 500V
- Znamionowe napięcie udarowe: Uimp = 4000V
- Klasa ochronności: II
- Stopień ochrony: IP30
- Sposób montażu: zabudowa w ścianie
- 36 bezpieczników

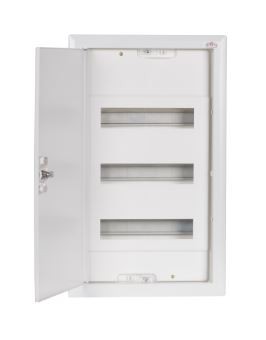

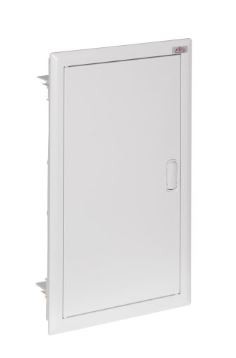

RPT36 - Podtynkowa rozdzielnica nn z tworzywa z metalowymi drzwiami typ RPT w II klasie ochronności, przeznaczona do montażu trzydziestu sześciu zabezpieczeń. RPT-36
Zastosowanie:
Wnętrzowe rozdzielnice nn w wersji podtynkowej przeznaczone do zabudowy aparatów do 36 modułów. Przystosowane do montażu w ścianach gipsowo-kartonowych. Dodatkowo posiadają łączniki pozwalające na łączenie ze sobą kilku rozdzielnic dla utworzenia jednego modułu. Do każdej rozdzielnicy RPT firmy SABAJ dodajemy komplet akcesoriów.
Standardowe wyposażenie:
Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, łącznik, kotwy.
Wymiary ramki w mm [szer/wys/gł]: 355x587x90
Wymiary otworu montażowego w mm [szer/wys]: 340x567
Wykonanie:
Część aparatowa wykonana jest z uniepalnionego tworzywa sztucznego. Rozdzielnice posiadają odkręcane regulowane metalowe ramki z drzwiczkami malowane na biało RAL 9003. Rozdzielnia zamykana na zatrzask z możliwością zastosowania metalowego zamka.
