KARWASZ Rozdzielnica modułowa natynkowa 3x12 36 modułów IP54 metalowa RNH-36
Opis produktu

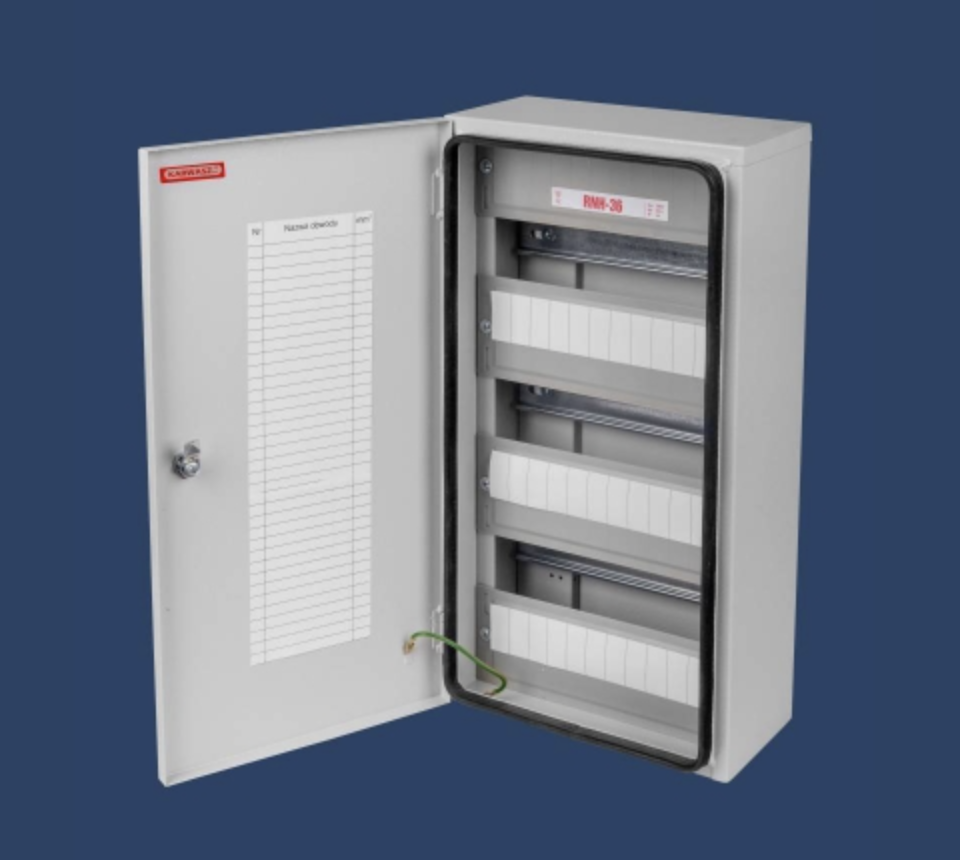

KARWASZ RNH-36 to rozdzielnica natynkowa przeznaczona do zabudowy 36 modułów aparatury elektrycznej w trzech rzędach po 12 modułów. Obudowę wykonano z blachy ocynkowanej, lakierowanej na kolor szary RAL 7035.
Rozdzielnica posiada pełne drzwiczki, zamek hermetyczny oraz system dławików do wprowadzania przewodów. Wyposażenie obejmuje szyny TH35 i listwy zaciskowe N oraz PE, ułatwiające rozmieszczenie aparatury i podłączenie instalacji.
Cechy i zalety
• Układ 3x12 ułatwiający uporządkowanie obwodów.
• Metalowa, ocynkowana obudowa z powłoką lakierniczą.
• Stopień IP54 zapewniający ochronę przed wnikaniem pyłu w ilości zakłócającej pracę oraz bryzgami wody.
• Pełne drzwi z zamkiem ograniczające dostęp do aparatury.
• Montaż natynkowy bez wykonywania wnęki w ścianie.
Dane techniczne
• Producent: KARWASZ
• Model: RNH-36
• Montaż: natynkowy
• Liczba modułów: 36
• Liczba rzędów: 3
• Liczba modułów w rzędzie: 12
• Stopień ochrony: IP54
• Napięcie izolacji Uni [V]: 500
• Prąd znamionowy Inc [A]: 63
• Materiał: blacha ocynkowana
• Wykończenie: lakierowane
• Kolor: szary RAL 7035
• Szerokość [mm]: 255
• Wysokość [mm]: 480
• Głębokość [mm]: 140
• Szyny montażowe: TH35
• Listwy zaciskowe: N i PE
• Zacisk główny listew [mm²]: do 32
• Otwory zaciskowe listew: 20 otworów do 16 mm²
Zastosowanie i kompatybilność
Do zabudowy aparatury modułowej przystosowanej do szyny TH35. Przy doborze wyposażenia należy uwzględnić jego wymiary, wydzielanie ciepła oraz parametry kompletnej rozdzielnicy.
Zawartość zestawu
• Obudowa z pełnymi drzwiczkami i zamkiem hermetycznym.
• Szyny TH35.
• Listwy zaciskowe N i PE.
• System dławików na przewody.
Uwagi i bezpieczeństwo
Zachowanie IP54 wymaga prawidłowego uszczelnienia przepustów oraz zamknięcia drzwi.
