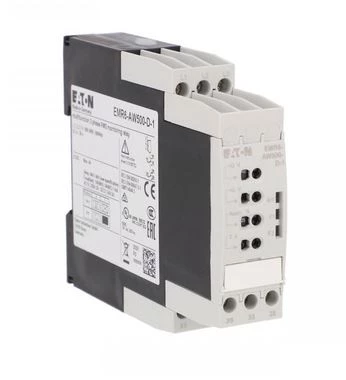

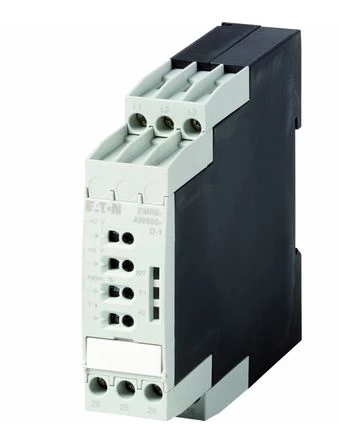

Przekaźnik kontroli faz 300–500 V AC 2CO EMR6-AW500-D-1 Eaton 184764
Opis produktu
Eaton EMR6-AW500-D-1 to wielofunkcyjny przekaźnik przeznaczony do nadzorowania zasilania w sieciach trójfazowych. Kontroluje kolejność i zanik faz, asymetrię napięć oraz zbyt wysokie i zbyt niskie napięcie, umożliwiając wykrywanie nieprawidłowych warunków pracy instalacji.
Urządzenie pracuje w zakresie 300–500 V AC przy częstotliwości 50/60 Hz i pobiera zasilanie z obwodu pomiarowego. Regulacja progu asymetrii oraz opóźnienia reakcji pozwala dostosować działanie przekaźnika do wymagań układu. Funkcję kontroli kolejności faz można wyłączyć.
Przekaźnik wyposażono w dwa styki przełączne oraz sygnalizację LED. Obudowa o szerokości 22,5 mm, montaż na szynie DIN i zaciski śrubowe ułatwiają zabudowę w rozdzielnicach i szafach sterowniczych.
Najważniejsze cechy
- Wielofunkcyjny nadzór zasilania – kontrola pięciu rodzajów nieprawidłowości w sieci trójfazowej.
- Regulowany próg asymetrii 2–25% – możliwość dopasowania czułości kontroli.
- Regulowane opóźnienie reakcji – nastawa do 30 sekund.
- Wyłączana kontrola kolejności faz – dostosowanie funkcji do zastosowania.
- Dwa styki przełączne 2CO – współpraca z obwodami sterowania i sygnalizacji.
- Sygnalizacja LED – informacja o stanie urządzenia i wykrytych zakłóceniach.
Dane techniczne
- Producent: Eaton
- Seria: EMR6
- Model: EMR6-AW500-D-1
- Numer katalogowy: 184764
- Napięcie zasilania i zakres pomiarowy: 300–500 V AC
- Częstotliwość znamionowa: 50/60 Hz
- Zasilanie: z obwodu pomiarowego
- Regulacja progu asymetrii: 2–25%
- Opóźnienie: brak lub regulacja 0,1–30 s
- Wyjście: 2 styki przełączne
- Prąd znamionowy styków: 4 A przy 230 V AC w kategorii AC-12; 3 A w kategorii AC-15
- Montaż: szyna DIN zgodna z IEC/EN 60715
- Zaciski: śrubowe
- Szerokość: 22,5 mm
- Temperatura pracy: od −25°C do +60°C
- Stopień ochrony: IP50 obudowa, IP20 zaciski
Zastosowanie
- Nadzór zasilania trójfazowego w szafach sterowniczych.
- Układy sterowania silnikami współpracujące ze stycznikami.
- Monitorowanie zasilania pomp, wentylatorów i sprężarek.
- Sygnalizacja nieprawidłowych parametrów napięcia w instalacjach automatyki.
- Dane zweryfikowane w dokumentacji Eaton. (Eaton)
