Kabel energetyczny YHAKXS 1x70/25 12/20 kV to jednożyłowy kabel średniego napięcia przeznaczony do przesyłu energii elektrycznej. Stosowany jest w sieciach dystrybucyjnych, instalacjach przemysłowych oraz połączeniach urządzeń elektroenergetycznych.

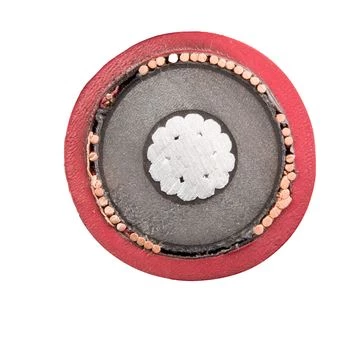

Konstrukcja obejmuje aluminiową żyłę roboczą o przekroju 70 mm² oraz miedzianą żyłę powrotną o przekroju 25 mm². Izolacja z polietylenu usieciowanego XLPE zapewnia właściwości elektroizolacyjne, a zewnętrzna powłoka z polwinitu PVC chroni wewnętrzne warstwy kabla. Ekrany półprzewodzące służą do kształtowania rozkładu pola elektrycznego w izolacji.
Dane techniczne:
- Typ: YHAKXS.
- Liczba żył roboczych: 1.
- Materiał żyły roboczej: aluminium.
- Przekrój żyły roboczej: 70 mm².
- Materiał żyły powrotnej: miedź.
- Przekrój żyły powrotnej: 25 mm².
- Izolacja: polietylen usieciowany XLPE.
- Powłoka zewnętrzna: polwinit PVC.
- Napięcie znamionowe U₀/U: 12/20 kV.
- Najwyższe napięcie systemu Um: 24 kV.
- Przeznaczenie: linie kablowe średniego napięcia.
- Oznaczenie 1x70/25 określa jedną żyłę roboczą o przekroju 70 mm² i żyłę powrotną o przekroju 25 mm².
