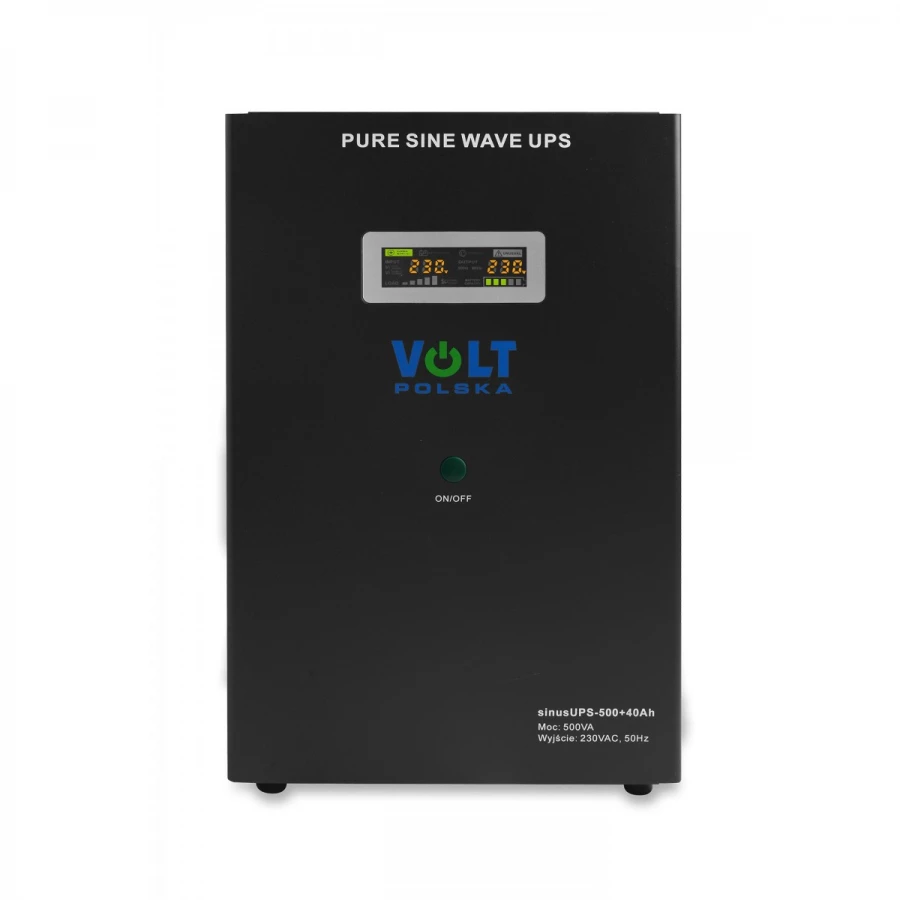

SINUS UPS 500 + AKU 40Ah to kompletny zasilacz awaryjny z wbudowanym akumulatorem AGM 40 Ah, przeznaczony do podtrzymania pracy urządzeń w przypadku zaniku napięcia sieciowego 230 V. Łączy w jednej obudowie przetwornicę DC/AC z czystym sinusem, automatyczny przełącznik UPS, stabilizator napięcia AVR, ładowarkę oraz akumulator.
Urządzenie zapewnia 300 W mocy ciągłej i 500 VA mocy chwilowej. W przypadku zaniku napięcia sieciowego automatycznie przełącza odbiorniki na zasilanie z wbudowanego akumulatora 12 V. Czas przełączenia wynosi poniżej 4 ms.
Dzięki napięciu wyjściowemu o przebiegu czystej sinusoidy zasilacz może współpracować nie tylko z elektroniką, ale również z urządzeniami o charakterze indukcyjnym. Sprawdzi się m.in. przy zabezpieczeniu instalacji centralnego ogrzewania, pomp, sterowników, komputerów, serwerów czy automatyki bramowej.
Dane techniczne:
- Producent: VOLT Polska
- Model: SINUS UPS 500 + AKU 40Ah
- Indeks: 3SR500WA40
- EAN: 5904100450114
- Typ: zasilacz awaryjny UPS z wbudowanym akumulatorem
- Technologia: line-interactive
- Moc całkowita chwilowa: 500 VA
- Moc stała ciągła: 300 W
- Przebieg napięcia wyjściowego: czysty sinus
- Wbudowany akumulator: tak
- Typ akumulatora: AGM
- Pojemność akumulatora: 40 Ah
- Napięcie akumulatora: 12 V DC
- Maksymalny prąd ładowania: 10 A
- Prąd jałowy podczas pracy z akumulatora: <1 A
- Czas przełączania sieć/akumulator: <4 ms
- Napięcie wejściowe: 150–270 V AC
- Częstotliwość wejściowa: 45–65 Hz
- Napięcie wyjściowe w trybie akumulatorowym: 230 V AC ±1%
- Napięcie wyjściowe w trybie sieciowym z AVR: 230 V AC ±8%
- Częstotliwość wyjściowa: 50 Hz ±0,5 Hz
- Zniekształcenia fali THD: <3%
- Stabilizator napięcia AVR: tak
- Wyświetlacz: kolorowy
- Temperatura pracy: 0–40°C
- Wymiary urządzenia: 454 × 290 × 196 mm
- Masa netto: 19,8 kg
- Wymiary opakowania jednostkowego: 365 × 260 × 530 mm
- Masa brutto: 21,5 kg
Zasilacz UPS i akumulator AGM 40Ah w jednej obudowie
W przeciwieństwie do zasilaczy wymagających zakupu i podłączenia zewnętrznego akumulatora, SINUS UPS 500 posiada już wbudowany akumulator AGM o pojemności 40 Ah i napięciu 12 V.
W jednej obudowie znajdują się:
- przetwornica DC/AC z czystym sinusem
- automatyczny przełącznik awaryjny UPS
- stabilizator napięcia sieciowego AVR
- ładowarka akumulatorowa
- akumulator AGM 12 V 40 Ah
Dzięki takiej konstrukcji urządzenie stanowi kompletne rozwiązanie do budowy lokalnego systemu zasilania awaryjnego.
Automatyczne podtrzymanie zasilania
Podczas normalnej pracy urządzenia zasilane są z sieci energetycznej. W przypadku zaniku napięcia 230 V zasilacz automatycznie przechodzi w tryb pracy akumulatorowej.
Czas przełączania wynosi poniżej 4 ms, dzięki czemu system nie wymaga ręcznego uruchamiania zasilania rezerwowego.
Po powrocie prawidłowego napięcia sieciowego urządzenie wraca do pracy sieciowej i ładuje wbudowany akumulator.
Czysty sinus 230 V
Jedną z najważniejszych cech SINUS UPS 500 jest generowanie podczas pracy akumulatorowej napięcia o przebiegu czystej sinusoidy.
Parametry wyjścia wynoszą:
- 230 V AC ±1% w trybie akumulatorowym
- 230 V AC ±8% w trybie sieciowym z AVR
- 50 Hz ±0,5 Hz
- THD <3%
Czysty przebieg sinusoidalny pozwala na współpracę z urządzeniami, dla których jakość napięcia zasilającego ma istotne znaczenie, w tym z odbiornikami o charakterze indukcyjnym.
Wbudowany stabilizator napięcia AVR
SINUS UPS 500 został wyposażony w funkcję automatycznej regulacji napięcia AVR.
Zasilacz obsługuje napięcie wejściowe w szerokim zakresie 150–270 V AC, a podczas pracy sieciowej z AVR napięcie wyjściowe wynosi 230 V AC ±8%.
Pozwala to ograniczyć konieczność przechodzenia na zasilanie akumulatorowe przy wahaniach napięcia sieciowego mieszczących się w dopuszczalnym zakresie pracy urządzenia.
Kolorowy wyświetlacz
Wbudowany kolorowy wyświetlacz umożliwia bieżące monitorowanie najważniejszych parametrów pracy zasilacza.
Użytkownik może dzięki temu kontrolować stan i tryb pracy systemu bez konieczności stosowania dodatkowych urządzeń pomiarowych.
Zastosowanie:
SINUS UPS 500 + AKU 40Ah może być wykorzystywany do zasilania awaryjnego m.in.:
- pieców i kotłów centralnego ogrzewania
- pomp CO
- pomp obiegowych
- sterowników instalacji grzewczych
- podajników
- automatyki bramowej
- komputerów
- monitorów
- drukarek
- serwerów
- urządzeń biurowych
- telewizorów i sprzętu RTV
- oświetlenia LED
- systemów solarnych
- innych urządzeń wymagających napięcia o przebiegu czystej sinusoidy
Zabezpieczenia
Urządzenie wyposażono w zabezpieczenia:
- przeciążeniowe
- temperaturowe
- nadnapięciowe
- podnapięciowe
- przed nadmiernym rozładowaniem akumulatora
- zwarciowe
- przed przeładowaniem akumulatora
Kluczowe zalety:
- Kompletny zasilacz awaryjny z akumulatorem
- Wbudowany akumulator AGM 12 V 40 Ah
- Moc ciągła 300 W
- Moc chwilowa 500 VA
- Czysty sinus na wyjściu
- Automatyczne przełączanie sieć/akumulator
- Czas przełączania poniżej 4 ms
- Wbudowana ładowarka 10 A
- Stabilizator napięcia AVR
- Szeroki zakres napięcia wejściowego 150–270 V AC
- THD poniżej 3%
- Kolorowy wyświetlacz
- Technologia line-interactive
- Możliwość zasilania urządzeń o charakterze indukcyjnym
- Zintegrowana konstrukcja bez konieczności stosowania zewnętrznego akumulatora
- Rozbudowany zestaw zabezpieczeń
Ważne informacje dotyczące użytkowania
Moc ciągła zasilacza wynosi 300 W i tę wartość należy przyjmować jako podstawowy parametr przy określaniu długotrwałego obciążenia urządzenia. Wartość 500 VA oznacza moc całkowitą chwilową i nie jest równoznaczna z 500 W mocy ciągłej.
W przypadku urządzeń wyposażonych w silniki, pompy, sprężarki lub inne elementy charakteryzujące się zwiększonym poborem prądu podczas rozruchu należy uwzględnić ich rzeczywistą moc rozruchową.
SINUS UPS 500 jest urządzeniem typu line-interactive. Producent informuje, że zasilacze tej serii mogą odwracać polaryzację napięcia na wyjściu podczas przełączenia na zasilanie bateryjne. Należy uwzględnić tę właściwość w instalacjach i urządzeniach, w których polaryzacja napięcia ma znaczenie.
Wbudowany akumulator wykonany jest w technologii AGM i ma pojemność 40 Ah. Rzeczywisty czas podtrzymania zależy przede wszystkim od mocy podłączonych odbiorników, ich charakterystyki pracy, sprawności układu oraz aktualnego stanu i stopnia naładowania akumulatora.
