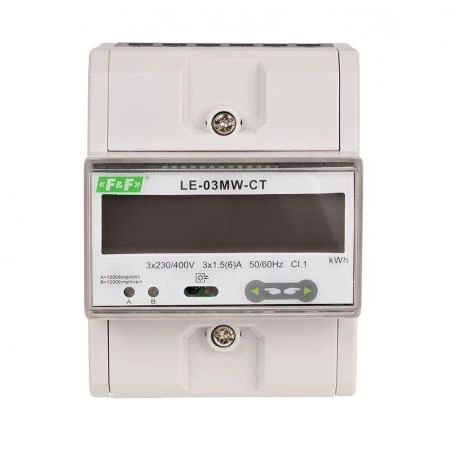

LE-03MW CT to elektroniczny, dwukierunkowy licznik zużycia energii elektrycznej prądu
trójfazowego. Przeznaczony do pomiaru w układzie półpośrednim.
Dzięki interfejsowi komunikacyjnemu RS-485 z protokołem Modbus RTU możliwy jest zdalny odczyt i konfiguracja licznika. Programowalna przekładnia prądowa.
Wbudowany zegar czasu rzeczywistego umożliwia pomiar zużycia energii z podziałem na różne strefy taryfowe. Interfejsy komunikacyjne RS-485 z protokołem Modbus RTU oraz port optyczny zgodny z normą EN62056 (IEC1107) umożliwiają zdalny odczyt i konfigurację licznika.
Port szeregowy RS-485 i zaimplementowany protokół komunikacyjny MODBUS RTU pozwalają stosować wskaźnik w sieciach zdalnego odczytu danych.
Charakterystyka urządzenia
- 3-fazowy, dwukierunkowy licznik zużycia energii elektrycznej;
- półpośredni pomiar prądu (bezpośredni pomiar do 6 A);
- pomiar energii w 4 strefach taryfowych;
- wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym do przełączania stref taryfowych;
- rejestracja sumarycznego i podzielonego na taryfy poboru:
- - całkowitej energii czynnej i biernej;
- - energii czynnej i biernej rozdzielonej na poszczególne kwadranty;
- 8 harmonogramów czasowych dzielących dobę na strefy taryfowe;
- możliwość rozliczania energii według innych harmonogramów dla dni roboczych oraz weekendu;
- możliwość podziału roku na 8 przedziałów czasowych. W każdym przedziale energia (dla dni powszednich) może być rozliczana według innego harmonogramu;
- wskazania parametrów sieci (napięcia, prądy, moc czynna, moc bierna, moc pozorna, współczynnik mocy, częstotliwość;
- obliczanie zapotrzebowania na moc dla poszczególnych taryf;
- dodatkowy, kasowalny licznik zużycia energii elektrycznej;
- port RS-485, protokół Modbus RTU;
- optyczny port komunikacyjny zgodny z normą EN62056 (IEC1107);
- 2 wyjścia impulsowe SO z programowaną liczbą impulsów na kWh/kvarh;
- wielofunkcyjny wyświetlacz LCD.
Uwaga!
Licznik podłączenie licznika impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy wskaźnika nie jest wymagane podłączenie dodatkowego urządzenia. Stała impulsowa licznika wynosi 12000imp/kWh dla maksymalnej wartości prądu wejściowego licznika, czyli prądu wtórnego przekładnika (5A). Przy zastosowaniu dedykowanych przekładników liczbę impulsów przypadających na 1kWh obliczamy z wzoru (12000 × 5)/Ip, gdzie:
Ip - prąd pierwotny zastosowanych przekładników.
Przykład:
dla przekładnika 5/5 A (Ip=5): (12000×5)/5=12000 imp/kWh
dla przekładnika 100/5 A (Ip=100): (12000×5)/100=600 imp/kWh
Uwaga!
Licznik zużycia prądu posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.
