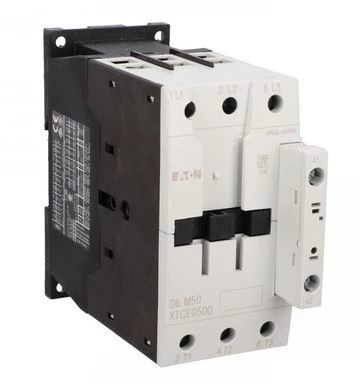

Stycznik mocy 3P 50A 22kW cewka 42V 50Hz/48V 60Hz DILM50 Eaton 277826
Stycznik mocy Eaton 277826 z serii Moeller DILM jest przeznaczony do sterowania trójfazowymi silnikami elektrycznymi oraz innymi odbiornikami dużej mocy. Aparat posiada trzy styki główne zwierne i osiąga prąd znamionowy 50 A w kategorii użytkowej AC-3.
Model DILM50 wyposażono w dwuczęstotliwościową cewkę sterującą: 42 V AC przy 50 Hz oraz 48 V AC przy 60 Hz. Przy napięciu 400 V stycznik może sterować standardowym silnikiem indukcyjnym o mocy do 22 kW. Konstrukcja umożliwia również współpracę z silnikami o klasie sprawności IE3.
Najważniejsze cechy
- trzybiegunowy stycznik mocy
- trzy styki główne zwierne
- prąd znamionowy AC-3: 50 A
- moc silnika do 22 kW przy 400 V
- cewka 42 V AC przy 50 Hz
- cewka 48 V AC przy 60 Hz
- prąd znamionowy AC-1 do 80 A
- napięcie robocze do 690 V AC
- przystosowany do silników klasy IE3
- trwałość mechaniczna do 10 milionów operacji
- zaciski śrubowe
- kompaktowa szerokość 55 mm
- Dane techniczne
- producent: Eaton
- seria: Moeller DILM
- model: DILM50(42V50HZ,48V60HZ)
- numer katalogowy: 277826
- rodzaj urządzenia: stycznik mocy
- liczba biegunów: 3P
- styki główne: 3Z
- styki pomocnicze: brak
- napięcie cewki przy 50 Hz: 42 V AC
- napięcie cewki przy 60 Hz: 48 V AC
- prąd znamionowy AC-3 przy 400 V: 50 A
- moc znamionowa AC-3 przy 400 V: 22 kW
- moc znamionowa AC-3 przy 415 V: 30 kW
- moc znamionowa AC-3 przy 440 V: 32 kW
- moc znamionowa AC-3 przy 500 V: 36 kW
- moc znamionowa AC-3 przy 690 V: 30 kW
- prąd znamionowy AC-1 przy 400 V: 80 A
- prąd znamionowy AC-4: 21 A
- napięcie robocze Ue: do 690 V AC
- napięcie izolacji Ui: 690 V
- napięcie udarowe Uimp: 8 kV
- trwałość mechaniczna: 10 000 000 operacji
- maksymalna częstotliwość łączeń: 5000 operacji na godzinę
- rodzaj zacisków: śrubowe
- stopień ochrony aparatu: IP00
- temperatura pracy: od −25°C do 60°C
- szerokość: 55 mm
- wysokość: 115 mm
- głębokość: 132,1 mm
- masa: 0,872 kg
- wielkość ramy: FS3
- norma: IEC/EN 60947-4-1
- kod EAN: 4015082778262
Zastosowanie
Stycznik DILM50 może być stosowany w układach sterowania silnikami, pompami, wentylatorami, sprężarkami, przenośnikami oraz maszynami przemysłowymi. Jest przeznaczony do montażu w rozdzielnicach i szafach sterowniczych wykorzystujących napięcie sterowania 42 V AC przy 50 Hz lub 48 V AC przy 60 Hz.
