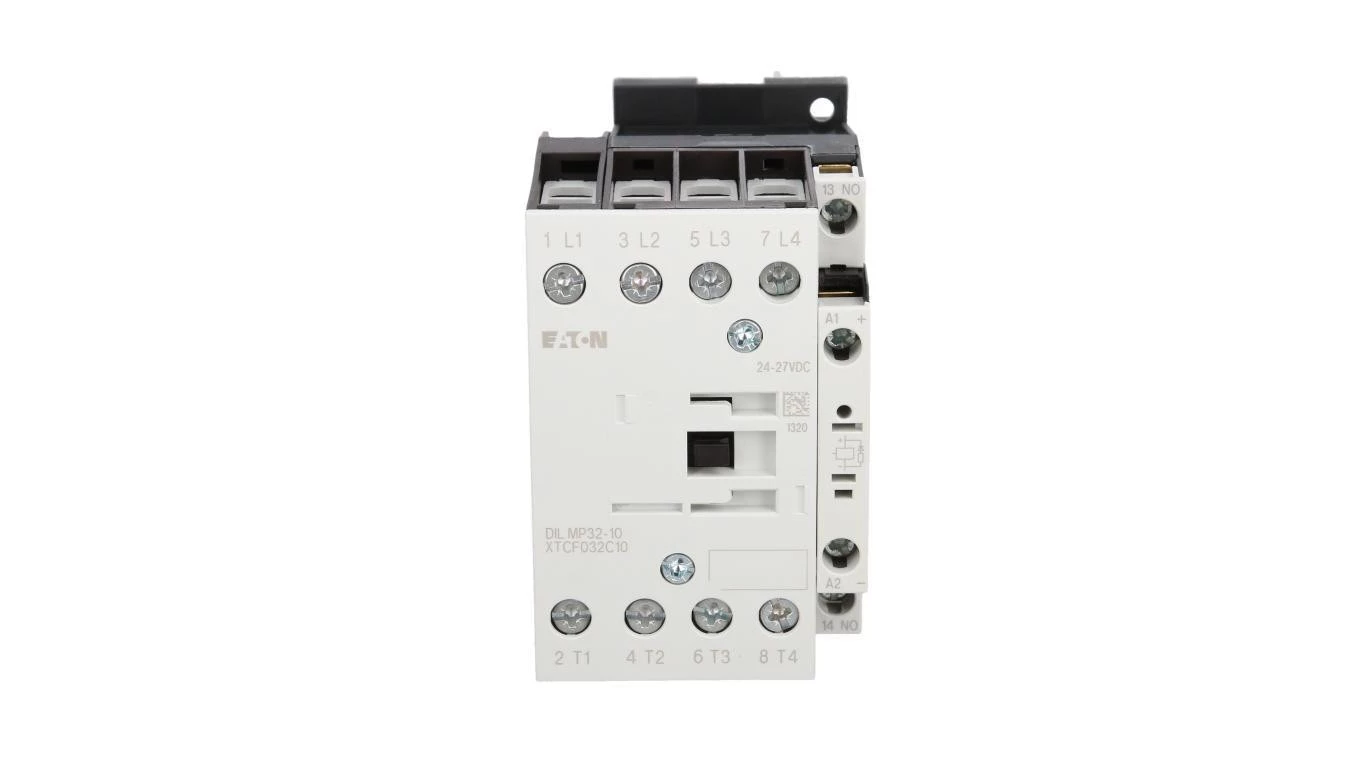

Stycznik mocy 4P 32A AC-1 7,5kW 24V DC 1Z DILMP32-10(RDC24) Eaton 109811
Opis produktu
Eaton DILMP32-10(RDC24) to czterobiegunowy stycznik mocy przeznaczony do zdalnego sterowania odbiornikami elektrycznymi. W kategorii użytkowania AC-1 zapewnia prąd znamionowy 32 A, dzięki czemu sprawdzi się przy przełączaniu obciążeń nieindukcyjnych lub słabo indukcyjnych, takich jak grzałki, piece rezystancyjne i obwody oświetleniowe.
Stycznik może również sterować silnikami trójfazowymi – w kategorii AC-3 jego prąd znamionowy wynosi 18 A, a moc robocza przy napięciu 380/400 V osiąga 7,5 kW. Cztery tory główne umożliwiają jednoczesne przełączanie czterech przewodów obwodu.
Elektronicznie sterowana cewka pracuje przy napięciu 24–27 V DC i posiada zintegrowany układ ochronny ograniczający przepięcia. Wbudowany styk pomocniczy 1Z może być wykorzystany w obwodach sterowania, sygnalizacji lub podtrzymania. Zaciski śrubowe zapewniają trwałe i pewne podłączenie przewodów.
Najważniejsze cechy
- cztery bieguny główne,
- prąd znamionowy AC-1: 32 A,
- prąd znamionowy AC-3 przy 400 V: 18 A,
- sterowanie silnikiem o mocy do 7,5 kW przy 400 V,
- cewka elektroniczna 24–27 V DC,
- jeden styk pomocniczy zwierny 1Z,
- zintegrowany układ tłumienia przepięć cewki,
- maksymalne napięcie robocze 690 V AC,
- trwałe zaciski śrubowe,
- możliwość rozbudowy o dodatkowe styki pomocnicze.
Dane techniczne
- Producent: Eaton
- Seria: DILMP
- Model: DILMP32-10(RDC24)
- Numer katalogowy: 109811
- Liczba biegunów głównych: 4P
- Styki główne: 4Z
- Styki pomocnicze: 1Z, 0R
- Prąd znamionowy AC-1 przy 400 V: 32 A
- Prąd znamionowy AC-3 przy 380/400 V: 18 A
- Moc silnika AC-3 przy 380/400 V: 7,5 kW
- Moc AC-1 przy 380/400 V: 20 kW
- Napięcie sterujące cewki: 24–27 V DC
- Maksymalne napięcie robocze: 690 V AC
- Sposób podłączenia: zaciski śrubowe
- Maksymalny przekrój przewodu głównego: 16 mm²
- Wymiary: 85 × 58 × 97 mm
- EAN: 4015081093830
