Softstart 75A 37kW 200–575V AC sterowanie 110–240V AC IP20 S711-34075AC Eaton EP-401521

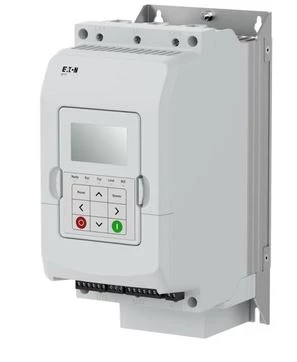

Softstart Eaton EP-401521 z serii S711 jest przeznaczony do łagodnego rozruchu i zatrzymywania trójfazowych silników elektrycznych. Ograniczenie prądu rozruchowego i momentu obrotowego zmniejsza obciążenia instalacji elektrycznej oraz zużycie mechaniczne silnika i napędzanej maszyny.
Model S711-34075AC obsługuje prąd znamionowy 75 A i silniki o mocy do 37 kW przy 400 V w standardowym połączeniu liniowym. Urządzenie ma szeroki zakres napięcia roboczego 200–575 V AC, regulowane zabezpieczenie przeciążeniowe silnika, wbudowany bypass oraz panel sterujący z wyświetlaczem.
Najważniejsze cechy
- prąd znamionowy 75 A
- moc silnika do 37 kW przy 400 V
- napięcie robocze 200–575 V AC
- napięcie sterowania 110–240 V AC
- łagodny rozruch i zatrzymanie silnika
- sterowanie momentem obrotowym
- wbudowany bypass
- elektroniczna ochrona przeciążeniowa silnika
- regulowane klasy wyzwalania 5, 10, 15, 20 i 30
- funkcja hamowania DC
- funkcja Soft Brake
- panel sterujący z wyświetlaczem
- stopień ochrony IP20
Dane techniczne
- producent: Eaton
- seria: S711
- model: S711-34075AC
- numer katalogowy: EP-401521
- rodzaj urządzenia: softstart
- liczba faz: 3
- prąd znamionowy Ie: 75 A
- kategoria użytkowa: AC-53
- zakres napięcia roboczego: 200–575 V AC
- napięcie sterowania Us: 110–240 V AC
- moc silnika przy 230 V, połączenie liniowe: 22 kW
- moc silnika przy 400 V, połączenie liniowe: 37 kW
- moc silnika przy 230 V, połączenie wewnątrz trójkąta: 30 kW
- moc silnika przy 400 V, połączenie wewnątrz trójkąta: 55 kW
- zabezpieczenie przeciążeniowe silnika: wbudowane
- klasy zabezpieczenia: 5, 10, 15, 20, 30
- bypass wewnętrzny: tak
- panel sterujący: tak
- wyświetlacz: tak
- sterowanie momentem: tak
- hamowanie prądem stałym: tak
- funkcja Soft Brake: tak
- stopień ochrony: IP20
- rozmiar ramy: 2
- maksymalna temperatura pracy: 60°C
- szerokość: 128 mm
- wysokość: 190 mm
- głębokość: 281 mm
- masa: 5,1 kg
- norma: IEC/EN 60947-4-2
- kod EAN: 4015082970789
Zastosowanie
Softstart S711-34075AC znajduje zastosowanie w układach napędowych pomp, wentylatorów, sprężarek, przenośników, mieszadeł oraz maszyn przemysłowych. Łagodny rozruch ogranicza spadki napięcia, udary prądowe i naprężenia mechaniczne, natomiast wbudowany bypass zmniejsza straty energii podczas normalnej pracy silnika.
