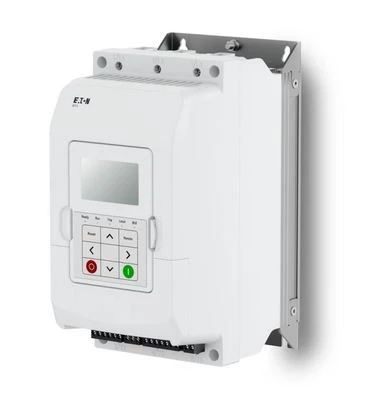

Softstart 32A 15kW 200–575V AC sterowanie 110–240V AC IP20 S711-34032AC Eaton EP-401518
Softstart Eaton EP-401518 z serii S711 jest przeznaczony do łagodnego rozruchu oraz zatrzymywania trójfazowych silników elektrycznych. Kontrolowane zwiększanie napięcia i momentu ogranicza prąd rozruchowy, spadki napięcia oraz naprężenia mechaniczne występujące w silniku i napędzanej maszynie.
Model S711-34032AC ma prąd znamionowy 32 A i może sterować silnikiem o mocy do 15 kW przy napięciu 400 V w standardowym połączeniu liniowym. Urządzenie wyposażono w panel sterujący z wyświetlaczem, elektroniczne zabezpieczenie przeciążeniowe oraz wewnętrzny bypass zmniejszający straty energii podczas normalnej pracy.
Najważniejsze cechy
- prąd znamionowy 32 A
- moc silnika do 15 kW przy 400 V
- napięcie robocze 200–575 V AC
- napięcie sterowania 110–240 V AC
- łagodny rozruch i zatrzymanie silnika
- sterowanie momentem obrotowym
- wbudowany bypass
- elektroniczna ochrona przeciążeniowa silnika
- regulowane klasy wyzwalania 5, 10, 15, 20 i 30
- funkcja hamowania prądem stałym
- funkcja Soft Brake
- panel sterujący z wyświetlaczem
- stopień ochrony IP20
Dane techniczne
- producent: Eaton
- seria: S711
- model: S711-34032AC
- numer katalogowy: EP-401518
- rodzaj urządzenia: softstart
- liczba faz: 3
- prąd znamionowy Ie: 32 A
- kategoria użytkowa: AC-53
- zakres napięcia roboczego: 200–575 V AC
- napięcie sterowania Us: 110–240 V AC
- moc silnika przy 230 V, połączenie liniowe: 7,5 kW
- moc silnika przy 400 V, połączenie liniowe: 15 kW
- moc silnika przy 230 V, połączenie wewnątrz trójkąta: 15 kW
- moc silnika przy 400 V, połączenie wewnątrz trójkąta: 22 kW
- zabezpieczenie przeciążeniowe silnika: wbudowane
- klasy zabezpieczenia: 5, 10, 15, 20, 30
- bypass wewnętrzny: tak
- panel sterujący: tak
- wyświetlacz: tak
- sterowanie momentem: tak
- hamowanie prądem stałym: tak
- funkcja Soft Brake: tak
- stopień ochrony: IP20
- rozmiar ramy: 1
- maksymalna temperatura pracy: 60°C
- szerokość: 128 mm
- wysokość: 174 mm
- głębokość: 252 mm
- masa: 3,6 kg
- norma: IEC/EN 60947-4-2
- kod EAN: 4015082970758
Zastosowanie
Softstart S711-34032AC znajduje zastosowanie w układach napędowych pomp, wentylatorów, sprężarek, przenośników, mieszadeł i innych maszyn przemysłowych. Ograniczenie prądu oraz momentu podczas rozruchu pozwala wydłużyć żywotność elementów mechanicznych, zabezpieczyć silnik i zmniejszyć obciążenie sieci elektrycznej.
