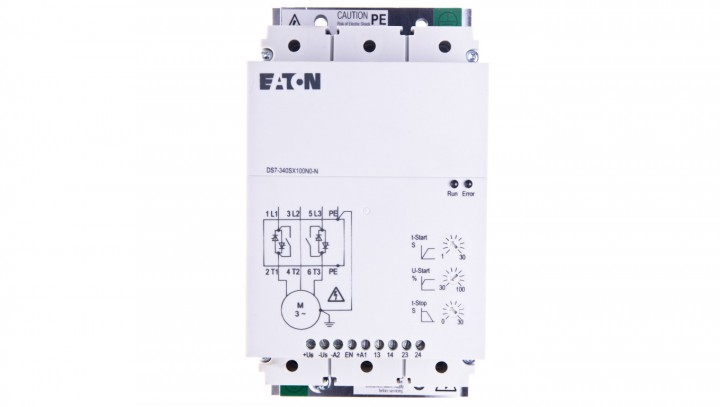

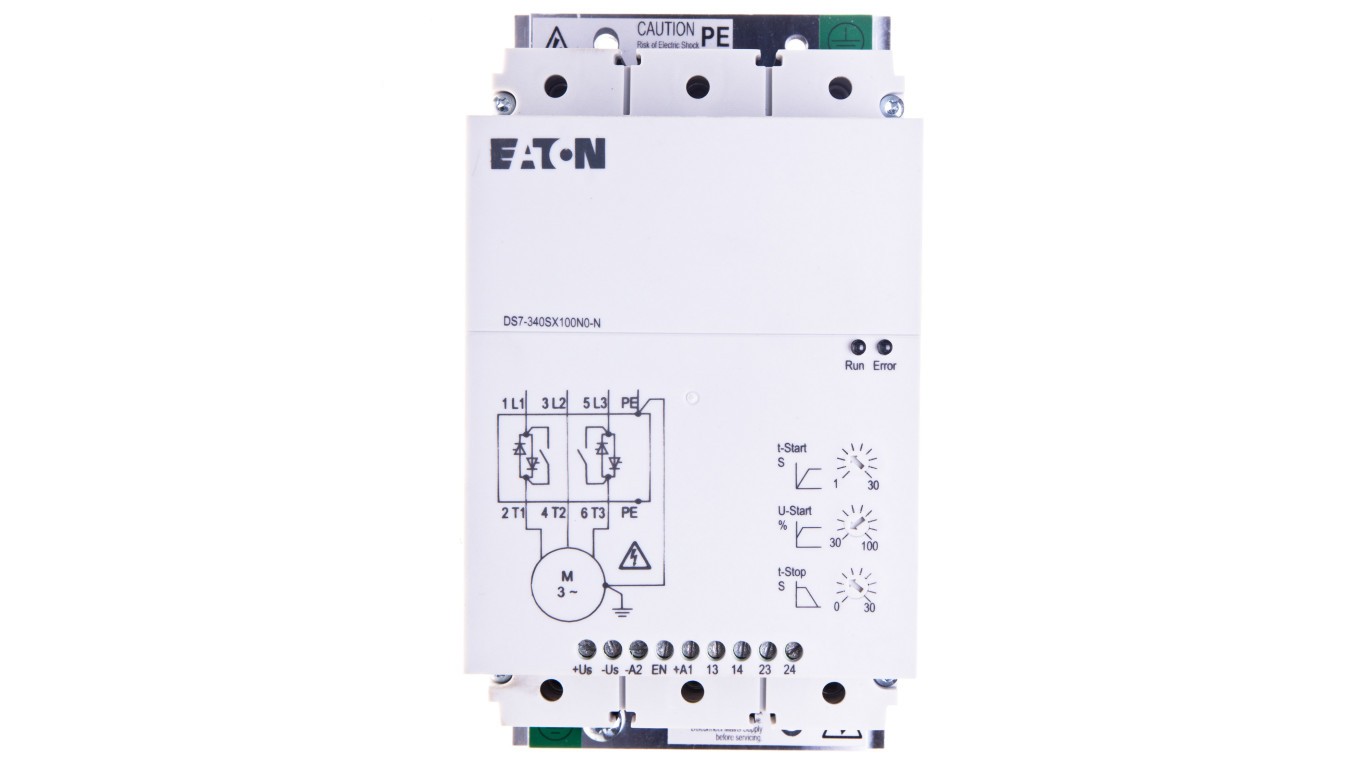

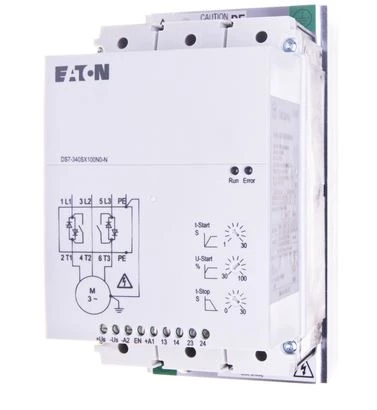

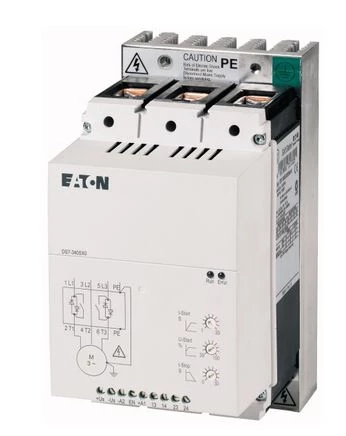

Softstarter 100 A 55 kW/400 V 200–480 V AC sterowanie 24 V AC/DC Eaton DS7-340SX100N0-N 134920
Opis produktu
Eaton DS7-340SX100N0-N 134920 to softstarter przeznaczony do łagodnego rozruchu trójfazowych silników asynchronicznych. Prąd znamionowy wynosi 100 A, a przypisana moc silnika przy napięciu 400 V to 55 kW.
Regulacja czasu rozruchu i napięcia początkowego umożliwia dopasowanie uruchamiania napędu do aplikacji. Wbudowane styki obejściowe bypass przejmują przewodzenie po zakończeniu rozruchu, ograniczając straty mocy.
Urządzenie jest zasilane napięciem sterowania 24 V AC/DC. Wyjścia przekaźnikowe Ready i TOR umożliwiają sygnalizację gotowości oraz zakończenia rozruchu.
Najważniejsze cechy
- Łagodny rozruch silników trójfazowych.
- Wbudowany bypass.
- Regulowany czas rozruchu: 1–30 s.
- Napięcie początkowe: 30–100%.
- Dwa wyjścia przekaźnikowe: Ready i TOR.
Dane techniczne
- Producent: Eaton.
- Seria: DS7.
- Model: DS7-340SX100N0-N.
- Numer katalogowy: 134920.
- Prąd znamionowy: 100 A.
- Napięcie zasilania: 200–480 V AC.
- Częstotliwość: 50/60 Hz.
- Moc silnika przy 400 V: 55 kW.
- Moc silnika przy 230 V: 30 kW.
- Napięcie sterowania: 24 V AC/DC.
- Stopień ochrony: IP20.
- Wielkość obudowy: FS3.
- Wymiary (wys. × szer. × gł.): 175 × 93 × 139 mm.
- Masa: 1,8 kg.
- Temperatura pracy: −5 do +40°C.
- Pozycja montażowa: pionowa.
Zastosowanie
Łagodny rozruch trójfazowych silników asynchronicznych w instalacjach przemysłowych i układach automatyki, z doborem do parametrów silnika oraz wymaganego cyklu rozruchowego.
