Softstart 17A 7,5kW 200–575V AC sterowanie 110–240V AC IP20 S711-34017AC Eaton EP-401516

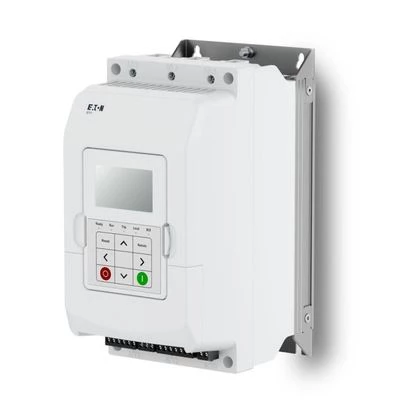

Eaton EP-401516 to elektroniczny softstart z serii S711 przeznaczony do łagodnego rozruchu i zatrzymywania silników trójfazowych. Urządzenie obsługuje prąd znamionowy 17 A oraz silniki o mocy do 7,5 kW przy 400 V w układzie liniowym.
Wbudowany bypass ogranicza straty energii po zakończeniu rozruchu. Softstart wyposażono także w wyświetlacz, zabezpieczenie przeciążeniowe silnika oraz komunikację Bluetooth i Modbus RTU.
Najważniejsze cechy
- Łagodny rozruch i zatrzymanie silnika
- Wbudowany stycznik obejściowy bypass
- Zabezpieczenie przeciążeniowe silnika
- Regulowane klasy wyzwalania: 5, 10, 15, 20 i 30
- Sterowanie momentem obrotowym
- Funkcje DC Brake, Soft Brake i Pump Algorithm
- Wbudowana komunikacja Modbus RTU
- Wbudowana komunikacja Bluetooth
- Wyświetlacz do konfiguracji i diagnostyki
- Pamięć do 1000 zdarzeń i błędów
- 3 wyjścia przekaźnikowe
Dane techniczne
- Producent: Eaton
- Seria: S711
- Model: S711-34017AC
- Numer katalogowy: EP-401516
- Prąd znamionowy Ie: 17 A
- Prąd przy połączeniu wewnątrz trójkąta: 25,5 A
- Napięcie robocze: 200–575 V AC
- Napięcie sterowania: 110–240 V AC, 50/60 Hz
- Moc silnika przy 230 V, układ liniowy: 4 kW
- Moc silnika przy 400 V, układ liniowy: 7,5 kW
- Moc silnika przy 230 V, wewnątrz trójkąta: 7,5 kW
- Moc silnika przy 400 V, wewnątrz trójkąta: 11 kW
- Stopień ochrony: IP20
- Wielkość obudowy: FS1
- Napięcie izolacji Ui: 600 V
- Napięcie udarowe Uimp: 6 kV
- Temperatura pracy: od -25°C do +60°C
- Wymiary: 174 × 128 × 252 mm
- Masa: 3,6 kg
- Kod EAN: 4015082971120
Zastosowanie
Softstart Eaton EP-401516 znajduje zastosowanie w układach napędowych pomp, wentylatorów, sprężarek, przenośników i innych maszyn z silnikami trójfazowymi. Ogranicza prąd rozruchowy oraz naprężenia mechaniczne, wydłużając żywotność silnika i elementów napędu.
