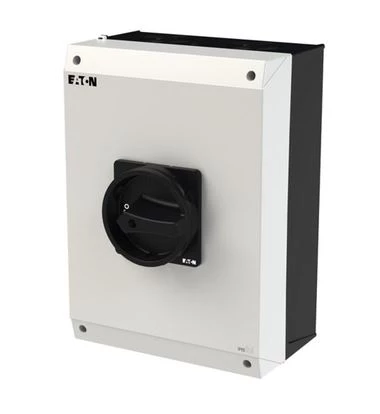

Rozłącznik główny 3P+N 80A 30kW w obudowie IP65 P3-80/I5/SVB-SW/N Eaton EP-400989
OPIS PRODUKTU
Rozłącznik główny Eaton P3-80/I5/SVB-SW/N EP-400989 to czterobiegunowy aparat w układzie 3P+N, przeznaczony do ręcznego załączania i bezpiecznego odłączania zasilania maszyn, urządzeń oraz instalacji przemysłowych. Jednoczesne rozłączenie trzech przewodów fazowych i przewodu neutralnego zapewnia pełną izolację odbiornika od sieci.
Rozłącznik przystosowany jest do pracy z prądem znamionowym 80 A i napięciem do 690 V AC. Może współpracować z napędami o mocy do 30 kW przy napięciu 400 V. Kompletna obudowa natynkowa o stopniu ochrony IP65 zabezpiecza urządzenie przed pyłem oraz strumieniami wody.
Czarne pokrętło obrotowe zapewnia czytelną obsługę w pozycjach ZAŁ/WYŁ. Możliwość zablokowania napędu kłódkami w pozycji „0” chroni przed przypadkowym załączeniem zasilania podczas konserwacji i prac serwisowych. Model nie jest wykonany jako wyłącznik awaryjny.
NAJWAŻNIEJSZE CECHY
- funkcja rozłącznika głównego i serwisowego,
- układ czterobiegunowy 3P+N,
- znamionowy prąd ciągły 80 A,
- moc silnika do 30 kW przy 400 V,
- maksymalne napięcie pracy 690 V AC,
- czarne pokrętło obrotowe,
- możliwość blokowania w pozycji „0” za pomocą kłódek,
- kompletna obudowa do montażu natynkowego,
- stopień ochrony IP65,
- rozłączanie wszystkich torów prądowych,
- zaciski śrubowe,
- zgodność z normą IEC/EN 60947-3.
DANE TECHNICZNE
- Producent: Eaton
- Seria: P3
- Model: P3-80/I5/SVB-SW/N
- Kod producenta: EP-400989
- Rodzaj urządzenia: rozłącznik główny
- Funkcja rozłącznika serwisowego: tak
- Funkcja wyłącznika awaryjnego: nie
- Liczba biegunów: 4
- Układ biegunów: 3P+N
- Znamionowy prąd ciągły Iu: 80 A
- Znamionowy prąd AC-21 przy 400 V: 80 A
- Znamionowy prąd AC-23 przy 400 V: 80 A
- Moc znamionowa przy 400 V: 30 kW
- Maksymalne napięcie pracy Ue: 690 V AC
- Znamionowy prąd krótkotrwały wytrzymywany Icw: 2 kA
- Znamionowy warunkowy prąd zwarciowy Iq: 80 kA
- Znamionowe napięcie udarowe Uimp: 6 kV
- Rodzaj montażu: natynkowy
- Materiał obudowy: tworzywo sztuczne
- Stopień ochrony: IP65 / NEMA 12
- Rodzaj napędu: pokrętło obrotowe
- Kolor pokrętła: czarny
- Możliwość blokowania kłódką: tak, w pozycji „0”
- Rodzaj zacisków: śrubowe
- Liczba styków pomocniczych: 0
- Wymiary: 200 × 180 × 169 mm
- Masa: około 1,58 kg
- Normy: IEC/EN 60947, IEC/EN 60947-3, IEC/EN 60204
- Kod EAN: 4015082963637
