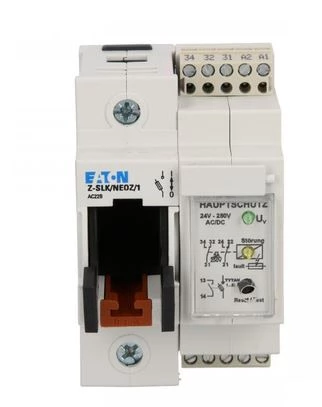

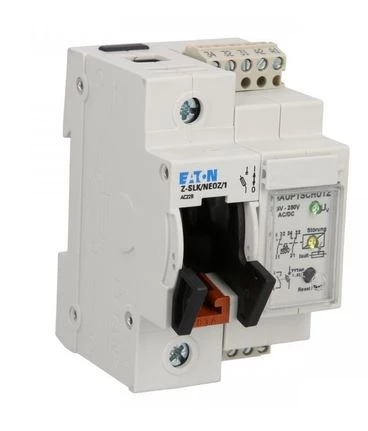

Rozłącznik bezpiecznikowy z kontrolą wkładki 1P 63A D01/D02 230V 2 styki przełączne Z-SLK/NEOZ/1 Eaton 248238
Eaton 248238 to jednobiegunowy rozłącznik bezpiecznikowy z elektroniczną kontrolą stanu wkładki, przeznaczony do bezpieczników cylindrycznych NEOZED D01 i D02. Aparat umożliwia zabezpieczanie obwodu prądem do 63 A oraz szybkie odłączenie zasilania podczas prac serwisowych.
Model Z-SLK/NEOZ/1 wyposażono w diody LED informujące o obecności napięcia i uszkodzeniu wkładki bezpiecznikowej. Dwa przekaźnikowe styki przełączne 5 A/250 V pozwalają przekazać sygnał awarii do układu sterowania, sygnalizacji lub systemu nadzoru. Produkt dostarczany jest bez wkładki bezpiecznikowej.
Najważniejsze cechy
- jednobiegunowy rozłącznik bezpiecznikowy
- obsługa wkładek NEOZED D01 i D02
- prąd znamionowy do 63 A
- kontrola obecności i stanu wkładki
- dioda LED sygnalizująca zasilanie
- dioda LED sygnalizująca awarię bezpiecznika
- dwa przekaźnikowe styki przełączne
- obciążalność styków 5 A przy 250 V
- możliwość zasilania z obu stron
- konstrukcja przystosowana do plombowania
- kodowanie prądu za pomocą odpowiedniej wkładki kalibrującej
- montaż na szynie DIN 35 mm
- dostarczany bez wkładki bezpiecznikowej
Dane techniczne
- producent: Eaton
- model: Z-SLK/NEOZ/1
- numer katalogowy: 248238
- rodzaj urządzenia: rozłącznik bezpiecznikowy z kontrolą wkładki
- liczba biegunów: 1P
- rozmiar wkładki: D01/D02
- wkładka bezpiecznikowa w zestawie: nie
- obsługiwane charakterystyki wkładek: gG, gL, aM
- prąd znamionowy In: 63 A
- napięcie znamionowe: 230 V AC
- zakres kontroli napięcia AC: 50–230 V
- zakres kontroli napięcia DC: 50–110 V
- częstotliwość znamionowa: 50/60 Hz
- kategoria użytkowa: AC-22B, DC-21B
- liczba wyjść przekaźnikowych: 2
- rodzaj styków wyjściowych: przełączne
- obciążalność styków: 5 A/250 V
- sygnalizacja zasilania: dioda LED
- sygnalizacja uszkodzenia wkładki: dioda LED
- opóźnienie reakcji: około 100 ms
- stopień ochrony: IP20
- sposób montażu: szyna DIN 35 mm
- rodzaj zacisków: windowe
- temperatura pracy: od −25°C do 60°C
- szerokość: 54 mm
- wysokość: 77 mm
- głębokość: 88 mm
- masa: 0,224 kg
- kod EAN: 4015082482381
Zastosowanie
Rozłącznik Z-SLK/NEOZ/1 jest przeznaczony do zabezpieczania i odłączania obwodów w rozdzielnicach budynkowych, przemysłowych oraz układach automatyki. Funkcja kontroli wkładki umożliwia szybkie wykrycie przepalenia bezpiecznika i przekazanie informacji do lampki alarmowej, sterownika PLC lub systemu nadzoru.
