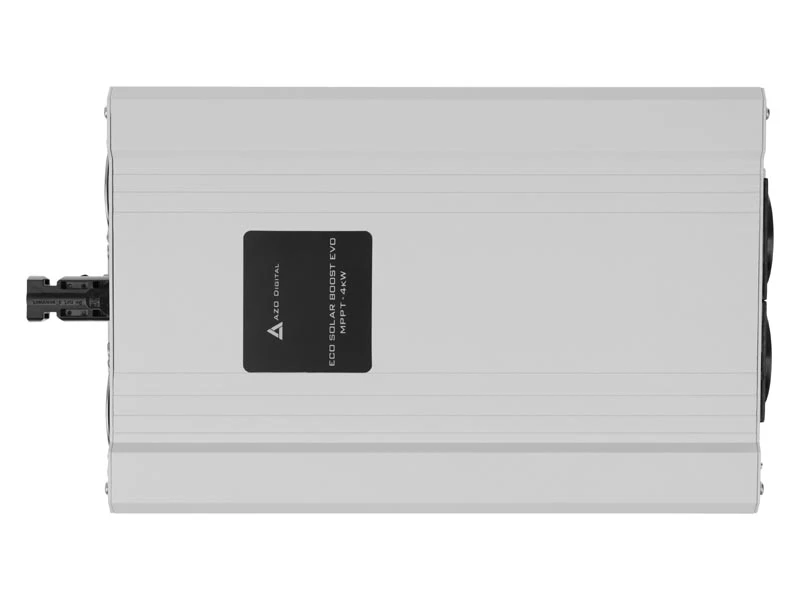

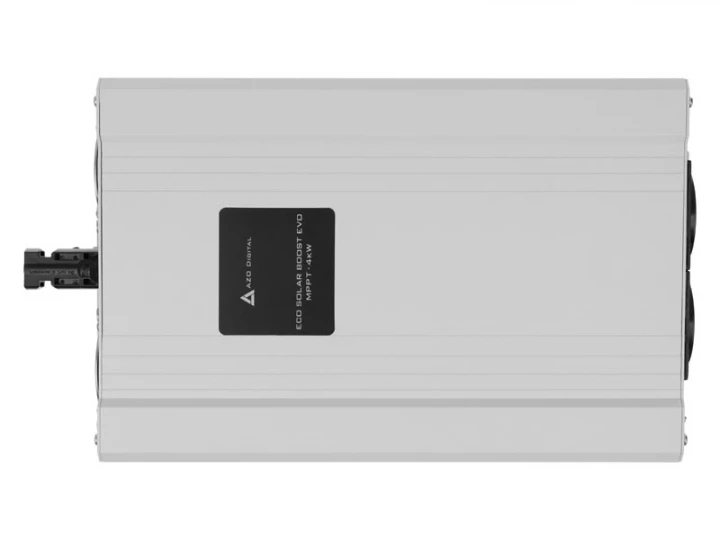

Przetwornica solarna ECO SOLAR BOOST EVO MPPT-4000 to urządzenie DC/AC z algorytmem MPPT przekształcające prąd stały z paneli fotowoltaicznych 400-700W w prąd przemienny 50Hz do zasilania urządzeń grzewczych o mocy do 4000W. Napięcie wejściowe DC w zakresie 120-350V umożliwia podłączenie paneli połączonych szeregowo lub szeregowo-równolegle bez akumulatorów i bez ingerencji w sieć energetyczną. Sprawność konwersji powyżej 97% oraz udoskonalony algorytm pracy serii EVO zapewniają maksymalne wykorzystanie energii solarnej przez cały dzień.
Przeznaczona do instalatorów i inwestorów realizujących systemy bezakumulatorowego podgrzewania wody w domach jednorodzinnych letniskach i budynkach usługowych gdzie wystarczy kilka paneli PV i bojler elektryczny. Seria EVO stanowi nową generację sprawdzonych urządzeń ECO Solar Boost projektowaną z uwzględnieniem doświadczeń eksploatacyjnych oraz wsparciem AI w procesie projektowania przekładającym się na zwiększoną niezawodność. Produkt figuruje na liście programu Czyste Powietrze uprawniając do zakupu z dofinansowaniem rządowym.
NAJWAŻNIEJSZE CECHY
- Moc maksymalna 4000W zasilanie rezystancyjnych urządzeń grzewczych bezpośrednio z paneli PV bez akumulatora
- Udoskonalony algorytm MPPT serii EVO stabilna praca przy niskim nasłonecznieniu wschód i zachód słońca

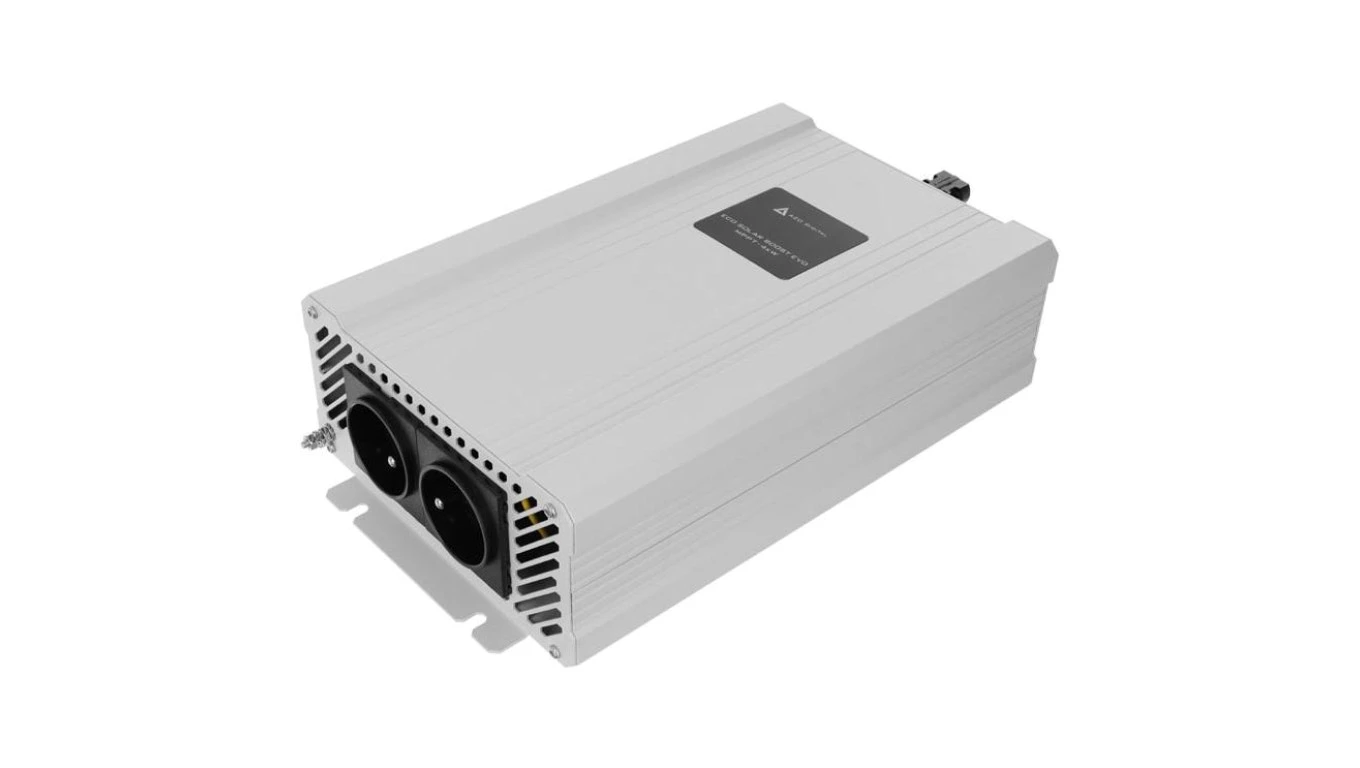

- Dwa gniazda wyjściowe AC typ E wyjście priorytetowe nr 1 i wyjście zależne nr 2
- Napięcie wejściowe DC zakres 120-350V kompatybilne z panelami 400-700W Voc do 300V przy 25°C
- Maksymalny prąd wyjściowy 16A na jedno gniazdo bez ograniczeń dla grzałek i bojlerów
- Sprawność konwersji powyżej 97% minimalne straty energii w procesie przekształcania DC/AC

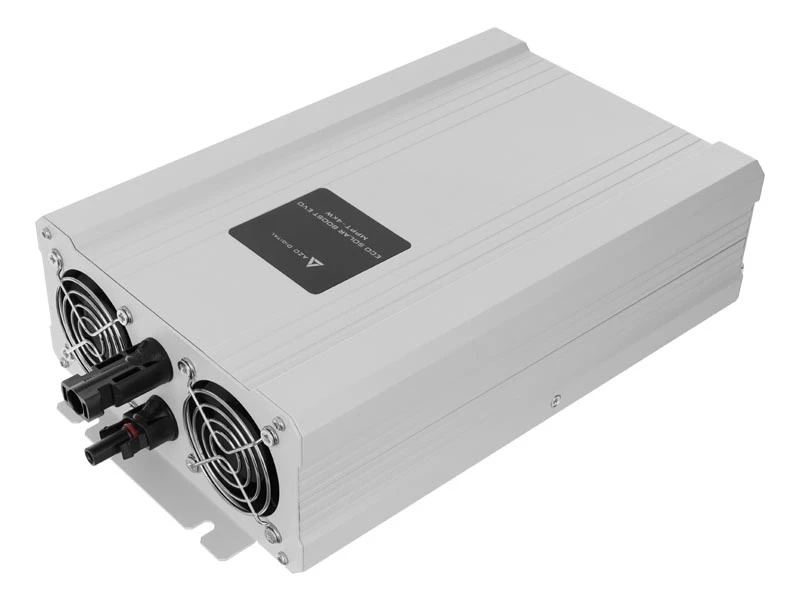

- Aktywne chłodzenie wentylator z automatyczną regulacją prędkości temperatura pracy -25 do +55°C
- Zabezpieczenie termiczne 80°C przeciążeniowe zwarciowe i nadnapięciowe pełna ochrona instalacji
- Złącze wejściowe DC typ MC4 standardowe złącze kompatybilne z kablami paneli fotowoltaicznych
- Punkt przełączenia 40V aktywacja i 80V tryb solarny automatyczna praca zależna od nasłonecznienia

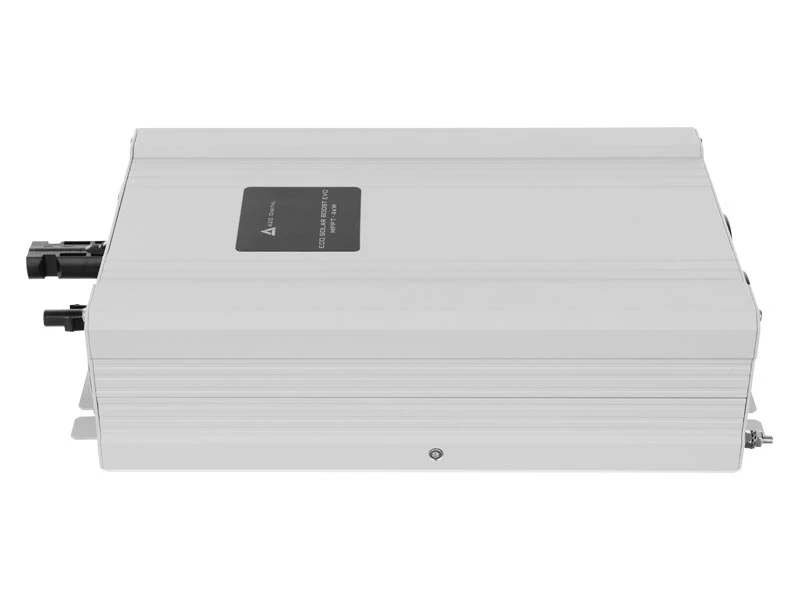

- Obudowa aluminiowa stopień ochrony IP21 wymiary 315x170x80mm waga 1,9kg montaż ścienny
- Produkt na liście programu Czyste Powietrze możliwość zakupu z dofinansowaniem rządowym
ZASTOSOWANIE

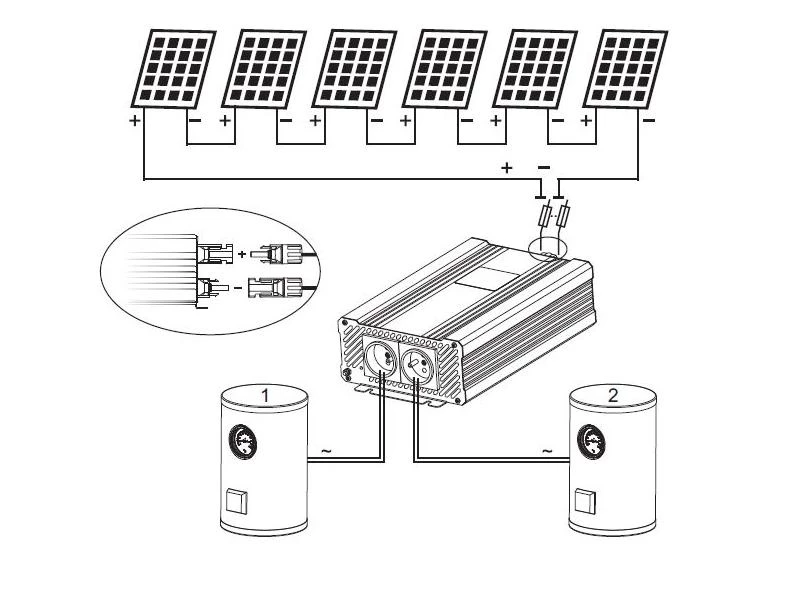

Przetwornica ECO SOLAR BOOST EVO MPPT-4000 przeznaczona jest do prostych systemów solarnego podgrzewania wody w gospodarstwach domowych letniskach i budynkach usługowych gdzie dostępne jest bezpośrednie zasilanie z paneli fotowoltaicznych 400-700W bez magazynowania energii. Typowa instalacja składa się z 6-10 paneli 400-450W połączonych szeregowo osiągając napięcie robocze Vmp 170-250V co przy grzałce 3000-4000W zapewnia faktyczną moc grzewczą 1639-3800W zależnie od napięcia systemu. Dobór grzałki do napięcia roboczego paneli jest krytyczny dla efektywności zgodnie z tabelą producenta dostępną w karcie produktu. Urządzenie zasilane jest wyłącznie z paneli PV bez podłączenia do sieci energetycznej co eliminuje formalności związane z przyłączem.
Kompatybilna z panelami fotowoltaicznymi o napięciu Voc do 300V mierzonym przy temperaturze 25°C z zalecanym zapasem 15% na zmienność temperaturową czyli napięcie Voc mierzone w warunkach standardowych nie powinno przekraczać 300V. Wyjście priorytetowe nr 1 obsługuje urządzenia grzewcze z regulatorami elektronicznymi jak bojlery Kospel LGBM-100 Galmet SG-W100 i zbliżone modele o mocy 200-4000W. Wyjście nr 2 przeznaczone wyłącznie dla grzałek z termostatem bimetalicznym 200-4000W 230V bez układów elektronicznych sterowania.
FUNKCJE I TECHNOLOGIA
Udoskonalony algorytm MPPT serii EVO śledzi punkt maksymalnej mocy paneli fotowoltaicznych dostosowując impedancję wejściową do aktualnych warunków oświetleniowych od wczesnych godzin porannych do zachodu słońca. Względem poprzedniej generacji ECO Solar Boost przetwornica stabilnie pracuje przy nasłonecznieniu poniżej 200W/m² co wydłuża dzienny czas produkcji ciepła o 60-90 minut. Punkt przełączenia 40V aktywacja i 80V przejście na tryb solarny zapewnia płynny start bez skoków napięcia chroniąc podłączone urządzenia.
Dwa niezależne gniazda wyjściowe AC 120-250V 50Hz umożliwiają sekwencyjne zasilanie dwóch urządzeń grzewczych z jednej przetwornicy bez dodatkowych przekaźników. Wyjście nr 1 priorytetowe obsługuje obciążenia z regulatorami elektronicznymi od 200W do 4000W a wyjście nr 2 załącza się automatycznie gdy termostat pierwszego urządzenia przerwie pobór prądu. Aktywne chłodzenie z automatyczną regulacją wentylatora oraz zabezpieczenia termiczne przeciążeniowe zwarciowe i nadnapięciowe chronią instalację w pełnym zakresie temperatur -25 do +55°C.
PARAMETRY TECHNICZNE
- Producent: AZO Digital Distribution sp. z o.o.
- Seria: ECO Solar Boost EVO
- Model: ECO SOLAR BOOST EVO MPPT-4000
- Kod produktu: AZO00D1394
- EAN: 5907090925297
- Typ urządzenia: przetwornica solarna DC/AC bez akumulatora
- Napięcie wejściowe DC: 120-350V
- Napięcie wyjściowe AC RMS: 120-250V
- Częstotliwość wyjściowa: 50Hz
- Przebieg napięcia wyjściowego: modyfikowana sinusoida
- Moc maksymalna: 4000W
- Maksymalny prąd wyjściowy: 16A
- Algorytm śledzenia mocy: MPPT
- Punkt przełączenia włączenie: 40V DC ±5%
- Punkt przełączenia tryb solarny: 80V DC ±5%
- Połączenie paneli PV: szeregowe lub szeregowo-równoległe
- Zalecana moc paneli: 400-700W
- Maksymalne napięcie Voc paneli: 300V @25°C zapas 15%
- Zakres napięcia wejściowego DC: do 350V DC
- Złącze wejściowe DC: MC4 1 kpl
- Liczba gniazd wyjściowych AC: 2 szt. typ E z bolcem
- Wyjście nr 1: priorytetowe obciążenia rezystancyjne z regulatorem elektronicznym
- Wyjście nr 2: zależne wyłącznie grzałki z termostatem bimetalicznym
- Sprawność konwersji: powyżej 97%
- Temperatura pracy: -25°C do +55°C
- Zabezpieczenie termiczne wyłączenie: 80°C
- Zabezpieczenie przeciążeniowe: tak
- Zabezpieczenie zwarciowe: tak
- Zabezpieczenie nadnapięciowe: tak
- Obsługa obciążeń rezystancyjnych: tak
- Obsługa obciążeń pojemnościowych: nie
- Obsługa obciążeń indukcyjnych: nie
- Chłodzenie: aktywne wentylator automatyczna regulacja
- Stopień ochrony: IP21
- Obudowa: aluminium
- Wymiary dł. sz. wys.: 315x170x80mm
- Waga: 1,9kg
- Lista programu Czyste Powietrze: tak
GWARANCJA
Producent AZO Digital Distribution sp. z o.o. udziela gwarancji na przetwornicę ECO SOLAR BOOST EVO MPPT-4000 na warunkach określonych w karcie gwarancyjnej dołączonej do produktu przy zachowaniu warunków prawidłowego montażu i eksploatacji zgodnej z instrukcją obsługi. Warunki kluczowe obejmują nieprzekroczenie maksymalnego napięcia wejściowego 350V DC podłączanie wyłącznie obciążeń rezystancyjnych oraz użytkowanie w temperaturze -25 do +55°C. Szczegółowe warunki gwarancji dostępne są na stronie producenta pod adresem polskieprzetwornice.pl/sklep/gwarancja.
Gwarancja nie obejmuje uszkodzeń wynikających z przekroczenia dopuszczalnego napięcia Voc powyżej 350V spowodowanego błędnym doborem paneli podłączenia obciążeń indukcyjnych lub pojemnościowych niezgodnego z instrukcją montażu uszkodzeń mechanicznych powstałych podczas transportu lub użytkowania oraz działania siły wyższej.
