Trójfazowy.
Z zamkniętym rdzeniem.
Przekładnia 100/5.
Moc 1,5 VA.

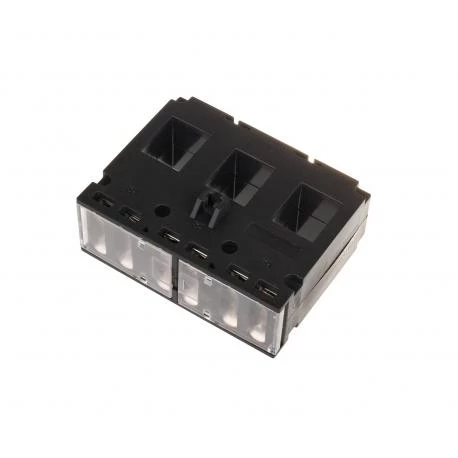

Przekładnik prądowy 3-fazowy (3 w 1) służy do pośrednich pomiarów prądów trójfazowych. Jego konstrukcja pozwala na montaż bezpośrednio na wyjściach rozłączników mocy (ABB seria Isomax, Merlin Gerin seria NS i analogicznych) oszczędzając czas montażu i miejsce w rozdzielnicy.
Działanie
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem pierwotnego uzwojenia. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.
Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
