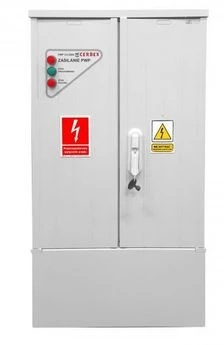

Przeciwpożarowy wyłącznik prądu CERBEX CX2004-SE w wersji stojący z fundamentem 400A to urządzenie wykonawczo-sygnalizacyjne o podwyższonej mocy przeznaczone do odcięcia zasilania elektrycznego dużych budynków w sytuacji zagrożenia pożarowego. System oparty jest na wyłączniku kompaktowym trójfazowym Schneider Electric NSX400F o zdolności zwarciowej 36kA z wyzwalaczem wzrostowym 230VAC zamontowanym w obudowie stojącej IP54 klasy środowiskowej 2 na fundamencie betonowym. Wersja SE z konfiguracją systemu eksperckiego charakteryzuje się dedykowaną optymalizacją przestrzeni montażowej i zaawansowaną funkcjonalnością zapewniającą maksymalną stabilność mechaniczną i trwałość instalacji przy zachowaniu pełnej niezawodności systemu przeciwpożarowego.
Automatyka typu B bez kontroli ciągłości przewodu stanowi rozwiązanie dla obiektów posiadających stałą obsługę techniczną gdzie możliwe jest okresowe testowanie instalacji poprzez czasowe wyłączenie zasilania budynku. Przerzutnik faz gwarantuje zasilanie wyzwalacza nawet przy zaniku napięcia na jednej lub dwóch fazach zapewniając niezawodne wyłączenie instalacji o dużych mocach przyłączeniowych do 280kW. Obudowa stojąca na fundamencie betonowym zapewnia maksymalną stabilność mechaniczną odporność na wibracje i długotrwałą eksploatację w trudnych warunkach przemysłowych. System ekspercki SE zapewnia zaawansowaną funkcjonalność optymalizację konfiguracji i łatwość integracji z systemami zarządzania budynkiem szczególnie istotne w obiektach o dużej kubaturze i złożonej infrastrukturze.
Najważniejsze cechy
- Wyłącznik kompaktowy Schneider Electric NSX400F 36kA AC 3P o prądzie znamionowym 400A
- Zdolność zwarciowa 36kA zapewniająca ochronę instalacji o dużych mocach w obiektach komercyjnych
- Wyzwalacz wzrostowy 230VAC otwierający styki wyłącznika po podaniu napięcia na cewkę z przycisku uruchamiającego
- Przerzutnik faz gwarantujący zasilanie wyzwalacza przy zaniku napięcia na jednej lub dwóch fazach sieci
- Obudowa stojąca IP54 klasa środowiskowa 2 na fundamencie betonowym zapewniającym maksymalną stabilność
- Zakres temperatur pracy od -25°C do +75°C umożliwiający instalację w trudnych warunkach klimatycznych
- Urządzenie sygnalizacyjne SO/PWP-230V IP54 do zewnętrznej sygnalizacji stanu wyłącznika
- Automatyka typu B bez kontroli ciągłości przewodu zalecana dla obiektów ze stałą obsługą
- Wersja SE z systemem eksperckim zapewniającym zaawansowaną funkcjonalność i optymalizację montażu
- Certyfikat CNBOP zgodność z Rozporządzeniem Ministra Infrastruktury z 2002 roku
Zastosowanie
Przeciwpożarowy wyłącznik prądu CX2004-SE stojący z fundamentem 400A przeznaczony jest do instalacji w dużych budynkach komercyjnych obiektach użyteczności publicznej hotelach centrach handlowych biurowcach zakładach produkcyjnych halach przemysłowych oraz innych obiektach o dużej mocy przyłączeniowej zgodnie z wymogami Rozporządzenia w sprawie warunków technicznych budynków. Montowany przy głównym wejściu do budynku przy złączu kablowym lub w głównej stacji transformatorowej na trwałym fundamencie betonowym zapewniającym stabilność mechaniczną i długotrwałą eksploatację. Dedykowany dla instalacji elektrycznych o prądach znamionowych do 400A typowych dla dużych obiektów z rozbudowaną infrastrukturą elektryczną o mocach do 280kW. Idealny dla obiektów gdzie wymagana jest maksymalna stabilność mechaniczna instalacji odporna na wibracje drgania i obciążenia dynamiczne typowe dla środowisk przemysłowych i komercyjnych o dużym natężeniu ruchu. Wersja SE z systemem eksperckim szczególnie dedykowana do nowych inwestycji gdzie możliwe jest wykonanie fundamentu betonowego zapewniającego trwałość instalacji na dziesięciolecia eksploatacji oraz gdzie wymagana jest zaawansowana funkcjonalność i elastyczność konfiguracji. Współpracuje z przyciskami uruchamiającymi PWP montowanymi w widocznych miejscach budynku przy wyjściach ewakuacyjnych holach głównych i w pomieszczeniach technicznych. Stosowany w dużych instalacjach fotowoltaicznych o mocach do 280kW do wyłączenia zasilania PV podczas akcji gaśniczej zapewniając bezpieczeństwo służb ratowniczych. Automatyka typu B zalecana dla obiektów posiadających stałą obsługę techniczną gdzie możliwe jest kwartalne testowanie systemu poprzez czasowe wyłączenie zasilania do celów diagnostycznych. Montaż stojący z fundamentem preferowany w lokalizacjach zewnętrznych narażonych na warunki atmosferyczne wiatr opady oraz w obiektach o intensywnym ruchu gdzie stabilność mechaniczna jest kluczowym parametrem bezpieczeństwa. Fundament betonowy eliminuje ryzyko przechyłów uszkodzeń mechanicznych i zapewnia niezawodną pracę przez cały okres eksploatacji obiektu szczególnie istotne w halach przemysłowych z pracą ciężkiego sprzętu i środowiskach o dużych obciążeniach dynamicznych. System ekspercki SE umożliwia zaawansowaną integrację z systemami BMS monitoringu bezpieczeństwa i zarządzania energią szczególnie w obiektach o wysokich wymaganiach funkcjonalnych i niezawodności gdzie wymagana jest elastyczność konfiguracji i możliwość rozbudowy systemu.
Funkcje i technologia
- Wyłącznik wykonawczy Schneider NSX400F 36kA Trójbiegunowy wyłącznik kompaktowy o prądzie znamionowym 400A zdolności zwarciowej 36kA pełni funkcję mechanicznego odłączenia zasilania dużych instalacji. Wyposażony w wyzwalacz wzrostowy 230VAC powodujący natychmiastowe otwarcie styków po podaniu napięcia sterującego z urządzenia uruchamiającego dla instalacji o mocach do 280kW.
- Zdolność zwarciowa 36kA Parametr określający maksymalny prąd zwarciowy jaki wyłącznik może bezpiecznie przełączyć i zgasić łuk elektryczny. Wartość 36kA zapewnia odpowiednią ochronę dla instalacji zasilanych z transformatorów o mocach do 1000kVA typowych dla dużych obiektów komercyjnych i przemysłowych gdzie prądy zwarciowe mogą osiągać wysokie wartości.
- Wyzwalacz wzrostowy 230VAC Elektromagnetyczny wyzwalacz otwiera styki wyłącznika w ciągu milisekund po podaniu napięcia 230VAC z przycisku uruchamiającego. Zapewnia szybką i pewną reakcję wyłącznika niezależnie od wartości prądu obciążenia instalacji o mocy do 400A gwarantując bezpieczeństwo podczas pożaru w dużych obiektach o rozbudowanej infrastrukturze elektrycznej.
- Przerzutnik faz Układ automatyki z przerzutnikiem faz pobiera zasilanie wyzwalacza z dowolnej dostępnej fazy sieci elektrycznej. Gwarantuje prawidłowe zadziałanie PWP nawet przy zaniku napięcia na jednej lub dwóch fazach zwiększając niezawodność systemu w sytuacjach awaryjnych gdy instalacja może być częściowo uszkodzona przez pożar lub inne zdarzenia.
- Urządzenie sygnalizacyjne PWP Sygnalizator optyczny LED typu SO/PWP-230V w obudowie IP54 wskazuje stan wyłącznika poprzez ciągłe świecenie po wyłączeniu zasilania. Montowany na zewnątrz budynku w widocznym miejscu dla służb ratowniczych informuje jednoznacznie o odcięciu zasilania elektrycznego dużego obiektu zgodnie z wymogami certyfikacji CNBOP.
- Styki pomocnicze sygnalizacji Styki krańcowe wyłącznika przekazują informację o stanie aparatu do urządzenia sygnalizacyjnego i urządzenia uruchamiającego. Umożliwiają monitoring statusu PWP i sygnalizację poprawnego wyłączenia instalacji elektrycznej dużej mocy zgodnie z wymogami przepisów przeciwpożarowych dla obiektów użyteczności publicznej.

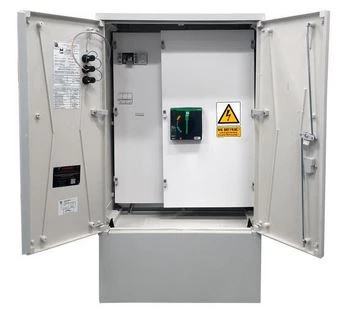

- Obudowa stojąca z fundamentem IP54 Obudowa stojąca o stopniu ochrony IP54 klasy środowiskowej 2 wykonana z materiałów odpornych na warunki atmosferyczne montowana na trwałym fundamencie betonowym. Fundament betonowy zapewnia maksymalną stabilność mechaniczną odporność na wibracje drgania i obciążenia dynamiczne umożliwiając instalację na zewnątrz przy głównym wejściu złączu kablowym lub stacji transformatorowej w zakresie -25°C do +75°C.
- Automatyka typu B bez kontroli Układ automatyki bez kontroli ciągłości przewodu rozprowadzonego między urządzeniem uruchamiającym a wykonawczym. Rozwiązanie zalecane dla obiektów ze stałą obsługą techniczną posiadających możliwość okresowego testowania instalacji co najmniej raz na kwartał poprzez czasowe wyłączenie zasilania budynku do celów diagnostycznych co obniża koszty eksploatacji.
- System ekspercki SE Dedykowana konfiguracja systemu z zaawansowaną funkcjonalnością i optymalizacją przestrzeni montażowej. Zapewnia maksymalną niezawodność elastyczność instalacji i łatwość integracji z rozbudowanymi systemami zarządzania budynkiem BMS szczególnie istotne w obiektach o wysokich wymaganiach bezpieczeństwa i złożonej infrastrukturze elektrycznej wymagających zaawansowanych funkcji monitoringu i sterowania.
- Złączki dedykowane KS2 Rozwiązanie zapewniające szybkie i bezpieczne podłączenie przewodów zasilających o przekrojach do 5×240mm². Dedykowane złączki łatwo opisane minimalizują ryzyko błędów montażowych i skracają czas instalacji dużych przekrojów przewodów zasilających obiekty o dużej mocy pobieranej.
Parametry techniczne
- Seria: CX2004 wersja SE
- Typ montażu: stojący z fundamentem betonowym
- Prąd znamionowy: 400A
- Liczba biegunów: 3P trójfazowy
- Napięcie znamionowe: 400VAC 3L+N+PE
- Wyłącznik wykonawczy: Schneider Electric NSX400F 36kA AC 3P
- Zdolność zwarciowa: 36kA według IEC 60947-2
- Wyzwalacz: wzrostowy 230VAC
- Napięcie sterowania: 230VAC
- Przerzutnik faz: tak zapewnia zasilanie przy zaniku 1-2 faz
- Obudowa: stojąca na fundamencie zewnętrzna/wewnętrzna
- Stopień ochrony: IP54
- Klasa środowiskowa: 2 do pracy na zewnątrz budynków
- Zakres temperatur: -25°C do +75°C
- Material obudowy: tworzywo odporne na warunki atmosferyczne
- Wymiary obudowy: 600×1050×260mm (szer×wys×głęb)

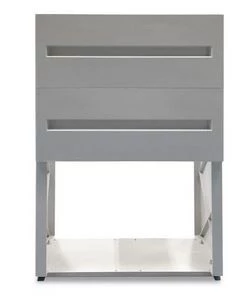

- Wysokość z fundamentem: obudowa 820mm + kieszeń 250mm + fundament 900mm
- Waga netto: około 40kg z fundamentem
- Podejście przewodów: od dołu maksymalnie 5×240mm²
- Urządzenie sygnalizacyjne: SO/PWP-230V IP54 klasa 2
- Urządzenie uruchamiające: UU/PWP-230V PROMET IP54
- Typ złączek: dedykowane KS2 łatwo opisane dla przekrojów do 240mm²
- Styki pomocnicze: do sygnalizacji stanu na US i UU
- Automatyka: typ B bez kontroli ciągłości przewodu
- System ekspercki: SE zaawansowana funkcjonalność
- Komunikacja: brak kontroli przewodów między UU i UW
- Certyfikat: CNBOP zgodnie z Rozporządzeniem z 2016 roku
- Normy: Rozporządzenie MI z 12.04.2002 §183 ust.3
- Montaż: stojący na fundamencie betonowym przy głównym wejściu złączu lub transformatorze
- Funkcja: odcięcie zasilania elektrycznego podczas pożaru
- Moc maksymalna: około 280kW przy 400VAC 3F
- Wyjątki: nie wyłącza obwodów niezbędnych podczas pożaru
Informacje o gwarancji
Producent CERBEX Sp. z o.o. udziela gwarancji na produkt przez okres 24 miesięcy od daty zakupu zgodnie z obowiązującymi przepisami. Gwarancja obejmuje wady materiałowe i wykonawcze urządzenia przy zachowaniu warunków prawidłowej instalacji eksploatacji i okresowej konserwacji przez autoryzowany serwis producenta. Urządzenie posiada certyfikat CNBOP oraz Krajową Ocenę Techniczną potwierdzające zgodność z wymaganiami dla wyrobów budowlanych przeznaczonych do ochrony przeciwpożarowej. Szczegółowe warunki gwarancji dostępne są w dokumentacji technicznej produktu.
