Przeciwpożarowy wyłącznik prądu CERBEX CX2004-SE w wersji stojący wewnętrzny 160A to urządzenie wykonawczo-sygnalizacyjne przeznaczone do odcięcia zasilania elektrycznego średnich budynków w sytuacji zagrożenia pożarowego. System oparty jest na wyłączniku kompaktowym trójfazowym Schneider Electric NSX160F o zdolności zwarciowej 36kA z wyzwalaczem wzrostowym 230VAC zamontowanym w obudowie stojącej IP30 klasy środowiskowej 1 do pracy wewnątrz budynków. Wersja SE z konfiguracją systemu eksperckiego charakteryzuje się dedykowaną optymalizacją przestrzeni montażowej i zaawansowaną funkcjonalnością zapewniającą maksymalną niezawodność w obiektach o średniej mocy przyłączeniowej.
Automatyka typu B bez kontroli ciągłości przewodu stanowi rozwiązanie dla obiektów posiadających stałą obsługę techniczną gdzie możliwe jest okresowe testowanie instalacji poprzez czasowe wyłączenie zasilania budynku. Przerzutnik faz gwarantuje zasilanie wyzwalacza nawet przy zaniku napięcia na jednej lub dwóch fazach zapewniając niezawodne wyłączenie instalacji o mocach przyłączeniowych do 110kW. Obudowa wewnętrzna IP30 przeznaczona do montażu w pomieszczeniach technicznych stacjach transformatorowych i rozdzielniach głównych zapewnia ochronę przed przypadkowym dotknięciem i dostępem osób nieuprawnionych przy jednoczesnej łatwości konserwacji i serwisowania w kontrolowanych warunkach środowiskowych.
Najważniejsze cechy
- Wyłącznik kompaktowy Schneider Electric NSX160F 36kA AC 3P o prądzie znamionowym 160A
- Zdolność zwarciowa 36kA zapewniająca ochronę instalacji średnich obiektów komercyjnych
- Wyzwalacz wzrostowy 230VAC otwierający styki wyłącznika po podaniu napięcia na cewkę z przycisku uruchamiającego
- Przerzutnik faz gwarantujący zasilanie wyzwalacza przy zaniku napięcia na jednej lub dwóch fazach sieci
- Obudowa stojąca wewnętrzna IP30 klasa środowiskowa 1 do pracy wewnątrz budynków
- Zakres temperatur pracy od -5°C do +40°C typowy dla pomieszczeń technicznych
- Urządzenie sygnalizacyjne SO/PWP-230V IP54 do zewnętrznej sygnalizacji stanu wyłącznika
- Automatyka typu B bez kontroli ciągłości przewodu zalecana dla obiektów ze stałą obsługą
- Wersja SE z systemem eksperckim zapewniającym zaawansowaną funkcjonalność
- Certyfikat CNBOP zgodność z Rozporządzeniem Ministra Infrastruktury z 2002 roku
Zastosowanie
Przeciwpożarowy wyłącznik prądu CX2004-SE stojący wewnętrzny 160A przeznaczony jest do instalacji wewnątrz budynków w pomieszczeniach technicznych stacjach transformatorowych głównych rozdzielniach elektrycznych oraz innych pomieszczeniach o kontrolowanych warunkach środowiskowych w średnich obiektach komercyjnych budynkach mieszkalnych wielorodzinnych małych obiektach użyteczności publicznej pensjonatach biurowcach i zakładach usługowych zgodnie z wymogami Rozporządzenia w sprawie warunków technicznych budynków. Montowany w głównej stacji zasilającej budynku w pomieszczeniu technicznym o dostępie ograniczonym dla personelu technicznego gdzie zapewnione są odpowiednie warunki temperatury wilgotności i czystości środowiska pracy. Dedykowany dla instalacji elektrycznych o prądach znamionowych do 160A typowych dla średnich obiektów z rozbudowaną infrastrukturą elektryczną o mocach do 110kW. Idealny dla obiektów gdzie wymagana jest instalacja wewnętrzna w kontrolowanych warunkach środowiskowych z łatwym dostępem dla personelu technicznego podczas konserwacji i okresowych przeglądów. Wersja SE z systemem eksperckim szczególnie dedykowana do złożonych instalacji w obiektach o wysokich wymaganiach bezpieczeństwa gdzie zaawansowana funkcjonalność i niezawodność mają kluczowe znaczenie. Współpracuje z przyciskami uruchamiającymi PWP montowanymi w widocznych miejscach budynku przy wyjściach ewakuacyjnych holach głównych i w pomieszczeniach technicznych rozmieszczonych po całym obiekcie. Stosowany w średnich instalacjach fotowoltaicznych o mocach do 110kW do wyłączenia zasilania PV podczas akcji gaśniczej zapewniając bezpieczeństwo służb ratowniczych. Automatyka typu B zalecana dla obiektów posiadających stałą obsługę techniczną gdzie możliwe jest kwartalne testowanie systemu poprzez czasowe wyłączenie zasilania do celów diagnostycznych. Montaż wewnętrzny w pomieszczeniu technicznym zapewnia ochronę przed warunkami atmosferycznymi pyłami i zanieczyszczeniami zewnętrznymi gwarantując długotrwałą eksploatację i minimalną konieczność konserwacji. Obudowa IP30 chroni przed przypadkowym dotknięciem części czynnych przy jednoczesnym zapewnieniu wentylacji i odprowadzania ciepła generowanego przez aparaturę co jest istotne w pomieszczeniach o ograniczonej wentylacji mechanicznej. System ekspercki SE zapewnia optymalizację funkcjonalności dla obiektów gdzie wymagana jest maksymalna niezawodność i elastyczność konfiguracji systemu przeciwpożarowego szczególnie w budynkach wielorodzinnych pensjonatach i małych obiektach komercyjnych.
Funkcje i technologia
- Wyłącznik wykonawczy Schneider NSX160F 36kA Trójbiegunowy wyłącznik kompaktowy o prądzie znamionowym 160A zdolności zwarciowej 36kA pełni funkcję mechanicznego odłączenia zasilania średnich instalacji. Wyposażony w wyzwalacz wzrostowy 230VAC powodujący natychmiastowe otwarcie styków po podaniu napięcia sterującego z urządzenia uruchamiającego dla instalacji o mocach do 110kW.
- Zdolność zwarciowa 36kA Parametr określający maksymalny prąd zwarciowy jaki wyłącznik może bezpiecznie przełączyć i zgasić łuk elektryczny. Wartość 36kA zapewnia odpowiednią ochronę dla instalacji zasilanych z transformatorów o mocach do 400kVA typowych dla średnich obiektów komercyjnych i mieszkalnych wielorodzinnych gdzie prądy zwarciowe mogą osiągać znaczne wartości.
- Wyzwalacz wzrostowy 230VAC Elektromagnetyczny wyzwalacz otwiera styki wyłącznika w ciągu milisekund po podaniu napięcia 230VAC z przycisku uruchamiającego. Zapewnia szybką i pewną reakcję wyłącznika niezależnie od wartości prądu obciążenia instalacji o mocy do 160A gwarantując bezpieczeństwo podczas pożaru w średnich obiektach o standardowej infrastrukturze elektrycznej.
- Przerzutnik faz Układ automatyki z przerzutnikiem faz pobiera zasilanie wyzwalacza z dowolnej dostępnej fazy sieci elektrycznej. Gwarantuje prawidłowe zadziałanie PWP nawet przy zaniku napięcia na jednej lub dwóch fazach zwiększając niezawodność systemu w sytuacjach awaryjnych gdy instalacja może być częściowo uszkodzona przez pożar lub inne zdarzenia.
- Urządzenie sygnalizacyjne PWP Sygnalizator optyczny LED typu SO/PWP-230V w obudowie IP54 wskazuje stan wyłącznika poprzez ciągłe świecenie po wyłączeniu zasilania. Montowany na zewnątrz budynku w widocznym miejscu dla służb ratowniczych informuje jednoznacznie o odcięciu zasilania elektrycznego obiektu zgodnie z wymogami certyfikacji CNBOP.
- Styki pomocnicze sygnalizacji Styki krańcowe wyłącznika przekazują informację o stanie aparatu do urządzenia sygnalizacyjnego i urządzenia uruchamiającego. Umożliwiają monitoring statusu PWP i sygnalizację poprawnego wyłączenia instalacji elektrycznej zgodnie z wymogami przepisów przeciwpożarowych dla obiektów użyteczności publicznej.
- Obudowa stojąca wewnętrzna IP30 Obudowa stojąca o stopniu ochrony IP30 klasy środowiskowej 1 wykonana z materiałów odpornych na przeciętne warunki środowiskowe wewnątrz budynków. Przeznaczona do montażu w pomieszczeniach technicznych stacjach transformatorowych i głównych rozdzielniach gdzie zapewnione są kontrolowane warunki temperatury od -5°C do +40°C i ochrona przed bezpośrednim działaniem warunków atmosferycznych.
- Automatyka typu B bez kontroli Układ automatyki bez kontroli ciągłości przewodu rozprowadzonego między urządzeniem uruchamiającym a wykonawczym. Rozwiązanie zalecane dla obiektów ze stałą obsługą techniczną posiadających możliwość okresowego testowania instalacji co najmniej raz na kwartał poprzez czasowe wyłączenie zasilania budynku do celów diagnostycznych co obniża koszty eksploatacji.
- System ekspercki SE Dedykowana konfiguracja systemu z zaawansowaną funkcjonalnością i optymalizacją przestrzeni montażowej. Zapewnia maksymalną niezawodność elastyczność instalacji i łatwość integracji z rozbudowanymi systemami zarządzania budynkiem szczególnie istotne w obiektach o wysokich wymaganiach bezpieczeństwa i złożonej infrastrukturze elektrycznej.
Parametry techniczne
- Seria: CX2004 wersja SE
- Typ montażu: stojący wewnętrzny
- Prąd znamionowy: 160A
- Liczba biegunów: 3P trójfazowy
- Napięcie znamionowe: 400VAC 3L+N+PE
- Wyłącznik wykonawczy: Schneider Electric NSX160F 36kA AC 3P
- Zdolność zwarciowa: 36kA według IEC 60947-2
- Wyzwalacz: wzrostowy 230VAC
- Napięcie sterowania: 230VAC
- Przerzutnik faz: tak zapewnia zasilanie przy zaniku 1-2 faz

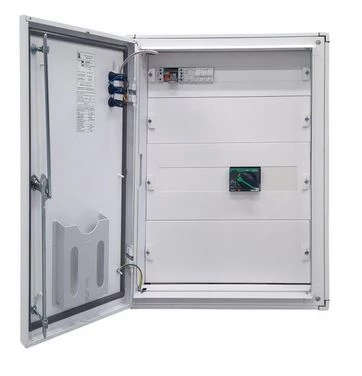

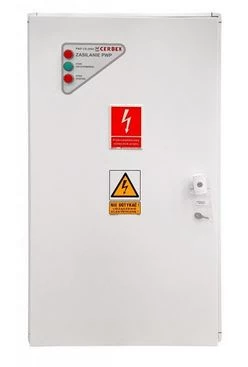

- Obudowa: stojąca wewnętrzna OSDP drzwi pełne
- Stopień ochrony: IP30
- Klasa środowiskowa: 1 do pracy wewnątrz budynków
- Zakres temperatur: -5°C do +40°C
- Material obudowy: tworzywo do montażu wewnętrznego
- Wymiary obudowy: 600×850×260mm (szer×wys×głęb)
- Waga netto: około 28kg
- Podejście przewodów: od dołu maksymalnie 5×95mm²
- Urządzenie sygnalizacyjne: SO/PWP-230V IP54 klasa 2 zewnętrzne
- Urządzenie uruchamiające: UU/PWP-230V PROMET IP54
- Typ złączek: dedykowane KS1 łatwo opisane dla przekrojów do 95mm²
- Styki pomocnicze: do sygnalizacji stanu na US i UU
- Automatyka: typ B bez kontroli ciągłości przewodu
- System ekspercki: SE zaawansowana funkcjonalność
- Komunikacja: brak kontroli przewodów między UU i UW
- Certyfikat: CNBOP zgodnie z Rozporządzeniem z 2016 roku
- Normy: Rozporządzenie MI z 12.04.2002 §183 ust.3
- Montaż: stojący wewnętrzny w pomieszczeniu technicznym stacji transformatorowej
- Funkcja: odcięcie zasilania elektrycznego podczas pożaru
- Moc maksymalna: około 110kW przy 400VAC 3F
- Wyjątki: nie wyłącza obwodów niezbędnych podczas pożaru
