Przeciwpożarowy wyłącznik prądu CERBEX CX2004-SE w wersji stojący wewnętrzny z rozłącznikiem 630A to urządzenie wykonawczo-sygnalizacyjne o zwiększonej mocy przeznaczone do odcięcia zasilania elektrycznego dużych budynków w sytuacji zagrożenia pożarowego. System oparty jest na rozłączniku trójfazowym Schneider Electric NSX630NA AC o prądzie znamionowym 630A z wyzwalaczem wzrostowym 230VAC zamontowanym w obudowie stojącej IP30 klasy środowiskowej 1 do pracy wewnątrz budynków. Wersja SE z konfiguracją systemu eksperckiego charakteryzuje się dedykowaną optymalizacją przestrzeni montażowej i zaawansowaną funkcjonalnością zapewniającą maksymalną niezawodność w obiektach o dużej mocy przyłączeniowej z pełną izolacją galwaniczną.
Automatyka typu B bez kontroli ciągłości przewodu stanowi rozwiązanie dla obiektów posiadających stałą obsługę techniczną gdzie możliwe jest okresowe testowanie instalacji poprzez czasowe wyłączenie zasilania budynku. Przerzutnik faz gwarantuje zasilanie wyzwalacza nawet przy zaniku napięcia na jednej lub dwóch fazach zapewniając niezawodne wyłączenie instalacji o dużych mocach przyłączeniowych do 430kW. Obudowa wewnętrzna IP30 przeznaczona do montażu w pomieszczeniach technicznych stacjach transformatorowych i rozdzielniach głównych zapewnia ochronę przed przypadkowym dotknięciem i dostępem osób nieuprawnionych przy jednoczesnej łatwości konserwacji i serwisowania. Rozłącznik jako element wykonawczy zapewnia niezawodne mechaniczne odłączenie zasilania i pełną izolację galwaniczną instalacji elektrycznej zgodnie z wymogami Rozporządzenia w sprawie warunków technicznych budynków.
Najważniejsze cechy
- Rozłącznik trójfazowy Schneider Electric NSX630NA AC 3P o prądzie znamionowym 630A
- Wyzwalacz wzrostowy 230VAC otwierający styki rozłącznika po podaniu napięcia na cewkę z przycisku uruchamiającego
- Przerzutnik faz gwarantujący zasilanie wyzwalacza przy zaniku napięcia na jednej lub dwóch fazach sieci
- Obudowa stojąca wewnętrzna IP30 klasa środowiskowa 1 do pracy wewnątrz budynków
- Zakres temperatur pracy od -5°C do +40°C typowy dla pomieszczeń technicznych
- Urządzenie sygnalizacyjne SO/PWP-230V IP54 do zewnętrznej sygnalizacji stanu rozłącznika
- Automatyka typu B bez kontroli ciągłości przewodu zalecana dla obiektów ze stałą obsługą
- Wersja SE z systemem eksperckim zapewniającym zaawansowaną funkcjonalność
- Funkcja pełnej izolacji galwanicznej instalacji elektrycznej po wyłączeniu
- Certyfikat CNBOP zgodność z Rozporządzeniem Ministra Infrastruktury z 2002 roku
Zastosowanie
Przeciwpożarowy wyłącznik prądu CX2004-SE stojący wewnętrzny z rozłącznikiem 630A przeznaczony jest do instalacji wewnątrz budynków w pomieszczeniach technicznych stacjach transformatorowych głównych rozdzielniach elektrycznych centrach serwerownych oraz innych pomieszczeniach o kontrolowanych warunkach środowiskowych w dużych obiektach przemysłowych budynkach biurowych galeriach handlowych i zakładach produkcyjnych zgodnie z wymogami Rozporządzenia w sprawie warunków technicznych budynków. Montowany w głównej stacji zasilającej budynku w pomieszczeniu technicznym o dostępie ograniczonym dla personelu technicznego gdzie zapewnione są odpowiednie warunki temperatury wilgotności i czystości środowiska pracy. Dedykowany dla instalacji elektrycznych o prądach znamionowych do 630A typowych dla dużych obiektów z rozbudowaną infrastrukturą elektryczną o mocach do 430kW. Idealny dla obiektów gdzie wymagana jest instalacja wewnętrzna w kontrolowanych warunkach środowiskowych z łatwym dostępem dla personelu technicznego podczas konserwacji i okresowych przeglądów. Wersja SE z systemem eksperckim szczególnie dedykowana do złożonych instalacji w obiektach o wysokich wymaganiach bezpieczeństwa gdzie zaawansowana funkcjonalność i niezawodność mają kluczowe znaczenie. Współpracuje z przyciskami uruchamiającymi PWP montowanymi w widocznych miejscach budynku przy wyjściach ewakuacyjnych i w pomieszczeniach technicznych rozmieszczonych po całym obiekcie. Stosowany w dużych instalacjach fotowoltaicznych o mocach do 430kW do wyłączenia zasilania PV podczas akcji gaśniczej zapewniając bezpieczeństwo służb ratowniczych. Automatyka typu B zalecana dla obiektów posiadających stałą obsługę techniczną gdzie możliwe jest kwartalne testowanie systemu poprzez czasowe wyłączenie zasilania do celów diagnostycznych. Montaż wewnętrzny w pomieszczeniu technicznym zapewnia ochronę przed warunkami atmosferycznymi pyłami i zanieczyszczeniami zewnętrznymi gwarantując długotrwałą eksploatację i minimalną konieczność konserwacji. Obudowa IP30 chroni przed przypadkowym dotknięciem części czynnych przy jednoczesnym zapewnieniu wentylacji i odprowadzania ciepła generowanego przez aparaturę co jest istotne w pomieszczeniach o ograniczonej wentylacji mechanicznej. Rozłącznik jako element wykonawczy zapewnia pełną izolację galwaniczną instalacji elektrycznej po wyłączeniu co zwiększa bezpieczeństwo służb ratowniczych podczas akcji gaśniczej w dużych obiektach o rozbudowanej infrastrukturze elektrycznej gdzie wymagane jest fizyczne oddzielenie wszystkich obwodów od źródła zasilania eliminując ryzyko porażenia prądem.
Funkcje i technologia
- Rozłącznik wykonawczy Schneider NSX630NA Trójbiegunowy rozłącznik kompaktowy o prądzie znamionowym 630A typu NA bez zabezpieczenia przeciążeniowego pełni funkcję mechanicznego odłączenia zasilania dużych instalacji. Wyposażony w wyzwalacz wzrostowy 230VAC powodujący natychmiastowe otwarcie styków po podaniu napięcia sterującego z urządzenia uruchamiającego zapewniając pełną izolację galwaniczną instalacji o mocach do 430kW.
- Funkcja izolacji galwanicznej Rozłącznik zapewnia fizyczne oddzielenie obwodów zasilanych od źródła napięcia tworząc pełną przerwę izolacyjną w instalacji elektrycznej. Po wyłączeniu rozłącznik gwarantuje bezpieczne odcięcie wszystkich przewodów fazowych eliminując ryzyko porażenia prądem służb ratowniczych podczas akcji gaśniczej w obiektach o dużej mocy instalacji.
- Wyzwalacz wzrostowy 230VAC Elektromagnetyczny wyzwalacz otwiera styki rozłącznika w ciągu milisekund po podaniu napięcia 230VAC z przycisku uruchamiającego. Zapewnia szybką i pewną reakcję rozłącznika niezależnie od wartości prądu obciążenia instalacji o mocy do 630A gwarantując bezpieczeństwo podczas pożaru w dużych obiektach o rozbudowanej infrastrukturze elektrycznej.
- Przerzutnik faz Układ automatyki z przerzutnikiem faz pobiera zasilanie wyzwalacza z dowolnej dostępnej fazy sieci elektrycznej. Gwarantuje prawidłowe zadziałanie PWP nawet przy zaniku napięcia na jednej lub dwóch fazach zwiększając niezawodność systemu w sytuacjach awaryjnych gdy instalacja może być częściowo uszkodzona przez pożar lub inne zdarzenia.
- Urządzenie sygnalizacyjne PWP Sygnalizator optyczny LED typu SO/PWP-230V w obudowie IP54 wskazuje stan rozłącznika poprzez ciągłe świecenie po wyłączeniu zasilania. Montowany na zewnątrz budynku w widocznym miejscu dla służb ratowniczych informuje jednoznacznie o odcięciu zasilania elektrycznego dużego obiektu i pełnej izolacji galwanicznej instalacji zgodnie z wymogami certyfikacji CNBOP.
- Styki pomocnicze sygnalizacji Styki krańcowe rozłącznika przekazują informację o stanie aparatu do urządzenia sygnalizacyjnego i urządzenia uruchamiającego. Umożliwiają monitoring statusu PWP i sygnalizację poprawnego wyłączenia instalacji elektrycznej dużej mocy zgodnie z wymogami przepisów przeciwpożarowych dla obiektów użyteczności publicznej.

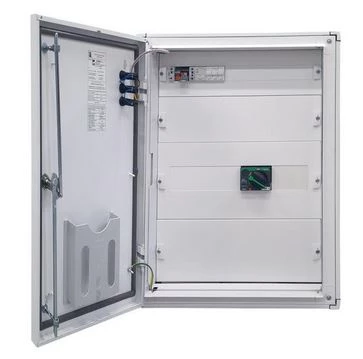

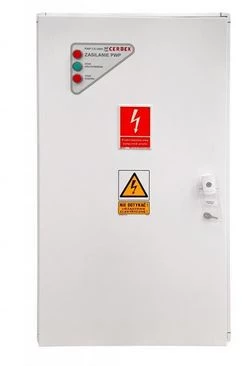

- Obudowa stojąca wewnętrzna IP30 Obudowa stojąca o stopniu ochrony IP30 klasy środowiskowej 1 wykonana z materiałów odpornych na przeciętne warunki środowiskowe wewnątrz budynków. Przeznaczona do montażu w pomieszczeniach technicznych stacjach transformatorowych i głównych rozdzielniach gdzie zapewnione są kontrolowane warunki temperatury od -5°C do +40°C i ochrona przed bezpośrednim działaniem warunków atmosferycznych.
- Automatyka typu B bez kontroli Układ automatyki bez kontroli ciągłości przewodu rozprowadzonego między urządzeniem uruchamiającym a wykonawczym. Rozwiązanie zalecane dla obiektów ze stałą obsługą techniczną posiadających możliwość okresowego testowania instalacji co najmniej raz na kwartał poprzez czasowe wyłączenie zasilania budynku do celów diagnostycznych co obniża koszty eksploatacji.
- System ekspercki SE Dedykowana konfiguracja systemu z zaawansowaną funkcjonalnością i optymalizacją przestrzeni montażowej. Zapewnia maksymalną niezawodność elastyczność instalacji i łatwość integracji z rozbudowanymi systemami zarządzania budynkiem szczególnie istotne w obiektach o wysokich wymaganiach bezpieczeństwa i złożonej infrastrukturze elektrycznej.
Parametry techniczne
- Seria: CX2004 wersja SE
- Typ montażu: stojący wewnętrzny
- Prąd znamionowy: 630A
- Liczba biegunów: 3P trójfazowy
- Napięcie znamionowe: 400VAC 3L+N+PE
- Rozłącznik wykonawczy: Schneider Electric NSX630NA AC 3P
- Typ rozłącznika: bez zabezpieczenia NA izolacyjny
- Prąd łączeniowy: 630A AC-22A 220-690V
- Wyzwalacz: wzrostowy 230VAC
- Napięcie sterowania: 230VAC
- Przerzutnik faz: tak zapewnia zasilanie przy zaniku 1-2 faz
- Obudowa: stojąca wewnętrzna OSDP drzwi pełne
- Stopień ochrony: IP30
- Klasa środowiskowa: 1 do pracy wewnątrz budynków
- Zakres temperatur: -5°C do +40°C
- Material obudowy: tworzywo do montażu wewnętrznego
- Wymiary obudowy: 600×1250×260mm (szer×wys×głęb)
- Waga netto: około 35kg
- Podejście przewodów: od dołu maksymalnie 2×5×240mm²
- Urządzenie sygnalizacyjne: SO/PWP-230V IP54 klasa 2 zewnętrzne
- Urządzenie uruchamiające: UU/PWP-230V PROMET IP54
- Typ złączek: dedykowane KS1 łatwo opisane dla przekrojów do 240mm²
- Styki pomocnicze: do sygnalizacji stanu na US i UU
- Automatyka: typ B bez kontroli ciągłości przewodu
- System ekspercki: SE zaawansowana funkcjonalność
- Komunikacja: brak kontroli przewodów między UU i UW
- Certyfikat: CNBOP zgodnie z Rozporządzeniem z 2016 roku
- Normy: Rozporządzenie MI z 12.04.2002 §183 ust.3
- Montaż: stojący wewnętrzny w pomieszczeniu technicznym stacji transformatorowej
- Funkcja: odcięcie zasilania elektrycznego z pełną izolacją galwaniczną
- Moc maksymalna: około 430kW przy 400VAC 3F
- Wyjątki: nie wyłącza obwodów niezbędnych podczas pożaru
Informacje o gwarancji
Producent CERBEX Sp. z o.o. udziela gwarancji na produkt przez okres 24 miesięcy od daty zakupu zgodnie z obowiązującymi przepisami. Gwarancja obejmuje wady materiałowe i wykonawcze urządzenia przy zachowaniu warunków prawidłowej instalacji eksploatacji i okresowej konserwacji przez autoryzowany serwis producenta. Urządzenie posiada certyfikat CNBOP oraz Krajową Ocenę Techniczną potwierdzające zgodność z wymaganiami dla wyrobów budowlanych przeznaczonych do ochrony przeciwpożarowej. Szczegółowe warunki gwarancji dostępne są w dokumentacji technicznej produktu.
