EAN: 5907624004757
Zgodność z normami UE: PN-EN 62446
Wilgotność: 20 - 90%
Wymiary [mm x mm x mm]: 288 x 223 x 75 mm
Temperatura otoczenia podczas pracy: -20 - +60°C
Klasa szczelności IP: IP51
Waga [kg]: 2,5 kg
Temperatura pracy: 0 - +45°C
Kod producenta: WMPLMPI540PVPRO
Producent: Sonel

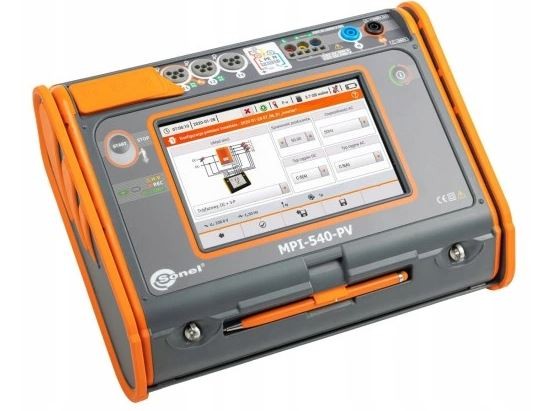

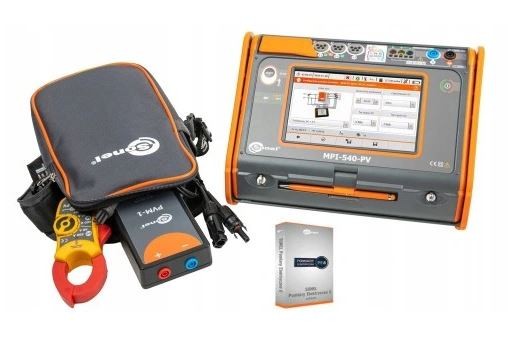

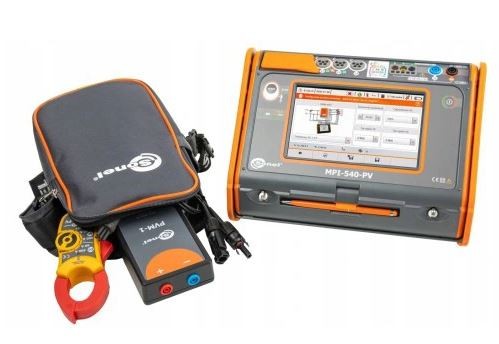

Miernik PV SONEL MPI 540 PV + PROGRAM PE-6
Znacznie więcej niż miernik wielofunkcyjny
Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
Akumulator Li-Ion – dłuższe działanie miernika
MPI-540-PV: pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446
MPI-540-PV: raport z badań instalacji fotowoltaicznych po przeniesieniu danych do programu Sonel Pomiary Elektryczne
Trójfazowy rejestrator parametrów sieci elektroenergetycznych – zaawansowana diagnostyka jakości zasilania
Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
Parametry mierzone w klasie S normy PN-EN 61000-4-30 – duża dokładność pomiarów
Kalkulator strat energii – szybka diagnoza potencjalnych oszczędności
Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
Szybka ścieżka od pomiarów do raportu – oszczędność czasu
Cechy
Miernik charakteryzuje się ponadprzeciętnymi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.
Przyrządem MPI-540-PV można wykonać pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446:
ciągłość połączeń ochronnych,
rezystancja uziemienia,
rezystancja izolacji po stronie DC,
napięcie otwartego obwodu UOC,
prąd zwarcia ISC,
prądy pracy i moce po stronie DC i AC,
sprawność inwertera.
Przyrząd MPI-540 / MPI-540-PV może rejestrować parametry jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:
napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
częstotliwość w zakresie 40 Hz – 70 Hz,
moc czynna (P), bierna (Q), pozorna (S),
współczynnik mocy (PF), cosφ,
harmoniczne (do 40-tej w napięciu i prądzie),
współczynnik zniekształceń harmonicznych THD dla prądu i napięcia.
Przyrządem MPI-540 / MPI-540-PV można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
parametry wyłączników RCD,
rezystancja izolacji,
rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
ciągłość połączeń ochronnych i wyrównawczych,
natężenie oświetlenia,
test kolejności faz,
test kierunku obrotów silnika
Kontrola bezpieczeństwa instalacji
Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:
badanie wyłączników różnicowoprądowych w trybie Auto,
autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.
Fotowoltaika pod nadzorem
MPI-540-PV to niezwykle uniwersalny miernik, przeznaczony w szczególności do testów instalacji fotowoltaicznych. Przyrządem wykonamy komplet badań po stronie DC i AC – zgodnie z wytycznymi normy PN-EN 62446. Mierząc parametry związane z instalacją fotowoltaiczną, przyrząd automatycznie przeliczy je do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Zapis wyników w pamięci miernika umożliwi wykonanie raportu z przeprowadzonych badań w programie Sonel Pomiary Elektryczne.
Kompleksowa analiza parametrów sieci
Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD. Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Przyrząd potrafi zaprezentować:
wykresy przebiegów napięcia i prądu (oscyloskop),
wykresy napięcia i prądu w czasie,
wykres wskazowy,
pomiary wielu parametrów w formie tabelarycznej,
wykres harmonicznych w prądzie i napięciu.
Łatwość odczytu
Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.
Wbudowany system pomocy
W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.
Podwyższona odporność na warunki środowiskowe
Miernik MPI-540 / MPI-540-PV świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.
Komunikacja i oprogramowanie
Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth*, Wi-Fi) można przenieść dane pomiarowe do komputera.
W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.
Dane techniczne:
Kategoria pomiarowa wg PN-EN 61010: IV 300 V, III 500 V ; II 1000 V DC (tylko MPI-540-PV)
Stopień ochrony: IP51
Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
Wymiary: 288 x 223 x 75 mm
Waga miernika: ok. 2,5 kg
Temperatura pracy: 0…+45°C
Temperatura przechowywania: -20…+60°C
Wilgotność: 20…90%
Temperatura nominalna: 23 ± 2°C
Wilgotność odniesienia: 40%…60%
Wysokość n.p.m.: ≤2000 m
Pamięć wyników pomiarów: nieograniczona
Transmisja wyników: USB 2.0
Standard jakości – opracowanie, projekt i produkcja: ISO 9001
Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1; PN-EN 61326-2-2
