Profesjonalnie i wszechstronnie

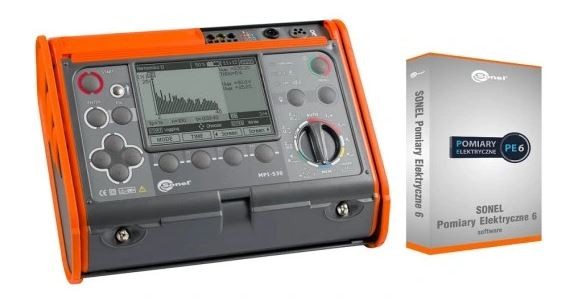

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-530-IT stanowi odpowiedź na potrzeby specjalistów z branży elektrycznej, w tym przede wszystkim instalatorów oraz pomiarowców. Ten niezwykle wszechstronny, wielofunkcyjny przyrząd służy do mierzenia parametrów instalacji elektrycznych i pozwala na wykonanie wszystkich pomiarów związanych z ochroną przed porażeniem prądem elektrycznym, jakie zostały opisane w normie PN-HD 60364-6, w tym także do pomiarów zabezpieczeń różnicowoprądowych w sieciach z izolowanym punktem neutralnym transformatora IT. Miernik został skonstruowany zgodnie z wymaganiami normy PN-EN 61557.
Ten model miernika może pochwalić się rozbudowanymi funkcjami pomiaru uziemień w formie dodatkowych metod cęgowych oraz pomiaru rezystywności gruntu. Za pomocą opcjonalnego adaptera AutoISO-1000C możliwe jest również przeprowadzanie automatycznych pomiarów rezystancji izolacji w gniazdach oraz dla przewodów 3-, 4- i 5- żyłowych. Dodatkowa zewnętrzna sonda umożliwia również prowadzenie badań natężenia oświetlenia. Ponadto miernik pozwala na rejestrację i analizę parametrów sieci łącznie z harmonicznymi do 40 rzędu.
Sonel MPI-530-IT w tym jednym zaawansowanym przyrządzie mieszczą się funkcje oraz możliwości kilku urządzeń pomiarowych. Mnogość praktycznych funkcji w połączeniu z wysoką precyzją pomiaru sprawia, że miernik Sonel MPI-530-IT stanowi niezawodną aparaturę pomiarową.
Cechy
Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.
Przyrządem MPI-530-IT można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
parametry wyłączników RCD,
rezystancja izolacji,
rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
ciągłość połączeń ochronnych i wyrównawczych,
natężenie oświetlenia,
test kolejności faz,
test kierunku obrotów silnika.
Przyrząd MPI-530-IT może rejestrować parametry jakości energii elektrycznej 50/60 Hz:
napięcie L1 – wartości średnie w zakresie do 500 V,
prąd L1 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
częstotliwość w zakresie 40 Hz – 70 Hz,
moc czynna (P), bierna (Q), pozorna (S),
współczynnik mocy (PF), cosφ,
harmoniczne (do 40-tej w napięciu i prądzie),
współczynnik zniekształceń harmonicznych THD dla prądu i napięcia
Kontrola bezpieczeństwa instalacji
Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:
badanie wyłączników różnicowoprądowych w trybie Auto,
wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.
wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.
Struktura pamięci
Struktura pamięci ma formę drzewa. Umożliwia zapis kilkudziesięciu tysięcy wyników w układzie KLIENT-OBIEKT-POMIESZCZENIE-PUNKT POMIAROWY, co pomaga w późniejszym stworzeniu przejrzystego protokołu. Strukturę tę można przygotować w mierniku jeszcze przed przystąpieniem do pracy. Wprowadzanie danych do przyrządu ułatwia klawiatura QWERTY, łącząca się z nim poprzez Bluetooth.
Wbudowany system pomocy
W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.
Podwyższona odporność na warunki środowiskowe
Miernik MPI-530-IT świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP54. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.
Komunikacja i oprogramowanie
Poprzez port USB lub za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.
