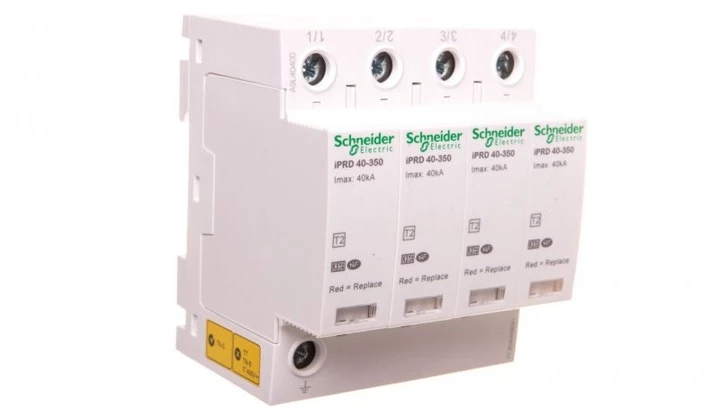

Ogranicznik przepięć T2 4P 40kA 350V Acti9 iPRD40 A9L40400 Schneider Electric
OPIS PRODUKTU
Schneider Electric A9L40400 Acti9 iPRD40 to czterobiegunowy ogranicznik przepięć typu 2, przeznaczony do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi indukowanymi oraz przepięciami łączeniowymi. Maksymalny prąd wyładowczy wynosi 40 kA, a największe trwałe napięcie pracy 350 V AC.
Wymienne wkłady ochronne
Konstrukcja z wkładami wtykowymi umożliwia wymianę zużytych elementów ochronnych bez demontażu całej podstawy urządzenia. Blokada wkładów zabezpiecza je przed poluzowaniem wskutek drgań.
Montaż w rozdzielnicy
Ogranicznik montuje się na szynie DIN. Obudowa o szerokości 72 mm zajmuje cztery moduły. Możliwość podłączenia przewodów od góry lub od dołu ułatwia dopasowanie urządzenia do układu rozdzielnicy.
NAJWAŻNIEJSZE CECHY
- Ochrona przeciwprzepięciowa typu 2 — T2.
- Wykonanie czterobiegunowe — 4P.
- Maksymalny prąd wyładowczy 40 kA.
- Wymienne wkłady wtykowe.
- Technologia warystorowa MOV.
- Montaż na szynie DIN.
- Wersja bez zdalnej sygnalizacji.
- DANE TECHNICZNE
- Producent: Schneider Electric
- Seria: Acti9 iPRD
- Model: iPRD40
- Numer katalogowy: A9L40400
- Liczba biegunów: 4P
- Typ ogranicznika: T2
- Układ sieci według specyfikacji: TN-C-S
- Napięcie znamionowe Ue: 230/400 V AC
- Częstotliwość: 50/60 Hz
- Największe trwałe napięcie pracy Uc: 350 V AC
- Znamionowy prąd wyładowczy In: 15 kA
- Maksymalny prąd wyładowczy Imax: 40 kA
- Poziom ochrony Up: 1,4 kV
- Szerokość: 72 mm — 4 moduły
- Wysokość: 85 mm
- Głębokość: 69 mm
- Stopień ochrony: IP20, IP40 w obudowie modułowej
- Temperatura pracy: od −25°C do +60°C
- Normy: EN 61643-11, IEC 61643-11
ZASTOSOWANIE
Ochrona przeciwprzepięciowa instalacji rozdzielczych 230/400 V AC w budynkach mieszkalnych, użytkowych i przemysłowych. Przeznaczony do stosowania jako element skoordynowanego systemu ochrony przeciwprzepięciowej.
