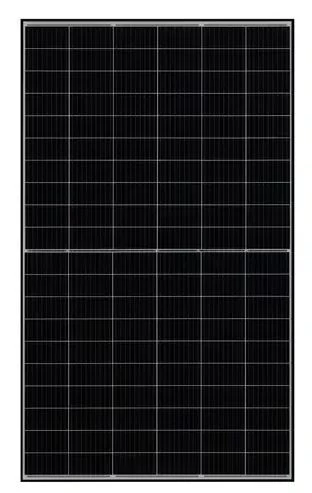

Panel fotowoltaiczny JA Solar JAM54D40-470/LR_BF o mocy szczytowej 470Wp to wysokowydajny moduł fotowoltaiczny z serii Deep Blue 4.0 Pro wykorzystujący monokrystaliczne ogniwa krzemowe typu N z technologią TOPCon o rozmiarze 182mm w konfiguracji dwustronnej bifacial z konstrukcją szkło-szkło double glass zapewniającą maksymalną trwałość mechaniczną i generację energii z obu stron panelu przy wykorzystaniu światła odbitego od podłoża. Konstrukcja half-cut z 108 ogniwami połówkowymi połączonymi przez 16 busbarów Multi-Busbar zapewnia obniżoną rezystancję wewnętrzną redukcję strat mocy o 25 procent w stosunku do tradycyjnych paneli pełnoogniwowych oraz podwyższoną odporność na zacienienie i mikrospękania ogniw podczas eksploatacji w warunkach zmiennych obciążeń mechanicznych i termicznych. Panel w czarnej ramie aluminiowej z konstrukcją double glass charakteryzuje się sprawnością konwersji energetycznej przekraczającą 23 procent oraz możliwością pracy w systemach o napięciu do 1500V DC co czyni go optymalnym rozwiązaniem dla średnich i dużych instalacji komercyjnych przemysłowych oraz farm fotowoltaicznych wymagających maksymalnej mocy na jednostkę powierzchni i długoterminowej niezawodności w ekstremalnych warunkach klimatycznych.
Technologia N-Type TOPCon z pasywacją tylnej powierzchni ogniwa tlenkiem tunelowym i polikrystalicznym krzemem charakteryzuje się wyjątkowo niską degradacją LID Light Induced Degradation poniżej 1 procent w pierwszym roku eksploatacji oraz lepszymi współczynnikami temperaturowymi minus 0.29 procent na stopień Celsjusza od tradycyjnych ogniw typu P PERC zapewniającymi wyższą wydajność w wysokich temperaturach otoczenia powyżej 25 stopni Celsjusza typowych dla letnich miesięcy eksploatacji w klimacie umiarkowanym i śródziemnomorskim. Konstrukcja szkło-szkło double glass eliminuje organiczne folie backsheet EVA z tyłu modułu zastępując je drugim szkłem hartowanym o grubości 2mm co zwiększa odporność na penetrację wilgoci korozję potencjalną PID Potential Induced Degradation oraz uszkodzenia mechaniczne przedłużając żywotność panelu powyżej 30 lat przy zachowaniu minimum 87.4 procent mocy nominalnej. Certyfikaty IEC 61215 IEC 61730 IEC 62941 ISO 9001 ISO 14001 ISO 45001 oraz oznakowanie CE potwierdzają zgodność z najbardziej rygorystycznymi normami europejskimi i międzynarodowymi dotyczącymi bezpieczeństwa jakości produkcji i ochrony środowiska w całym cyklu życia produktu od wydobycia surowców przez produkcję użytkowanie po recykling i utylizację modułu.
Najważniejsze cechy
- Monokrystaliczne ogniwa krzemowe typu N z technologią TOPCon o sprawności powyżej 23 procent
- Moc szczytowa 470Wp w warunkach standardowych STC 1000W/m² 25°C AM1.5 najwyższa w klasie
- Konstrukcja dwustronna bifacial szkło-szkło double glass generująca energię z obu stron panelu
- 108 ogniw połówkowych half-cut w układzie 2x54 ogniwa redukujących straty rezystancyjne o 75 procent
- 16 busbarów Multi-Busbar zwiększających zbieranie prądu i odporność mechaniczną ogniw
- Tolerancja mocy 0 do plus 5W gwarantująca rzeczywistą moc równą lub wyższą od deklarowanej
- Niska degradacja LID poniżej 1 procent w pierwszym roku oraz 0.4 procent rocznie przez kolejne 29 lat
- Współczynnik temperaturowy mocy minus 0.29 procent na stopień Celsjusza dla stabilnej pracy w upale
- Odporność mechaniczna 5400 Pa obciążenie śniegiem z przodu 2400 Pa obciążenie wiatrem z tyłu
- Napięcie systemowe maksymalne 1500V DC umożliwiające długie stringi do 28 modułów szeregowo
- Konstrukcja szkło-szkło eliminująca folie organiczne zwiększająca trwałość powyżej 30 lat
- Wymiary 1762x1134x30mm masa około 22kg czarna rama aluminiowa estetyczny wygląd przemysłowy
- Gwarancja produktowa 30 lat gwarancja liniowa wydajności 30 lat certyfikaty IEC CE ISO
Zastosowanie
Panel fotowoltaiczny JA Solar 470W przeznaczony jest do średnich i dużych instalacji fotowoltaicznych komercyjnych przemysłowych oraz farm fotowoltaicznych o mocach od 50kWp do kilku MWp montowanych na dachach płaskich hal magazynowych centrów logistycznych obiektów przemysłowych oraz w systemach naziemnych wolnostojących gdzie maksymalna moc na jednostkę powierzchni krytyczna odporność mechaniczna i długoterminowa niezawodność są kluczowymi kryteriami wyboru modułu wpływającymi na opłacalność inwestycji i zwrot nakładów ROI. Idealny do farm fotowoltaicznych na gruntach rolnych nieużytkach przemysłowych terenach poprzemysłowych i rekultywowanych składowiskach gdzie konstrukcja bifacial szkło-szkło wykorzystuje odbicie światła od jasnego gruntu zwiększając całkowitą generację energii o 10-20 procent w stosunku do paneli jednostronnych przy tej samej zajmowanej powierzchni i liczbie zainstalowanych modułów co bezpośrednio poprawia wskaźniki finansowe projektu LCOE Levelized Cost of Energy i IRR Internal Rate of Return. Stosowany w instalacjach na dachach płaskich obiektów komercyjnych hipermarketów centrów handlowych hal produkcyjnych gdzie białe membrany dachowe PVC TPO o albedo 70-80 procent odbijają znaczną część promieniowania słonecznego na tylną stronę panelu zwiększając produkcję energii bez zwiększania zajmowanej powierzchni dachu i kosztów konstrukcji montażowej. Wykorzystywany w projektach specjalnych agrivoltaics rolnictwo z fotowoltaiką gdzie panele montowane są na wysokości 3-5 metrów nad gruntem umożliwiając uprawę roślin pod panelami oraz hodowlę zwierząt owce kozy gdzie konstrukcja bifacial szkło-szkło maksymalizuje produkcję energii z odbicia od roślinności i gleby przy jednoczesnym zapewnieniu częściowego zacienienia upraw i zwierząt w gorące letnie dni. Dedykowany do instalacji w strefach klimatycznych o ekstremalnych warunkach pogodowych wysokie temperatury powyżej 40 stopni silne wiatry powyżej 150 km/h obfite opady śniegu powyżej 540 kg/m² gdzie konstrukcja szkło-szkło eliminuje degradację związaną z penetracją wilgoci korozją i delaminacją organicznych folii backsheet typowych dla standardowych paneli szkło-folia. Kompatybilny z falownikami sieciowymi wysokich mocy Huawei SUN2000-100K SMA Sunny Tripower CORE1 Fronius Symo GEN24 Plus Sungrow SG110CX oraz konstrukcjami montażowymi K2 Systems SingleRail Mounting Systems ClickFit EVO Schletter FS Uno dedykowanymi dla paneli dwustronnych bifacial o wymiarach 1762x1134mm i obciążeniu do 5400 Pa. Napięcie systemowe 1500V pozwala na budowę stringów o długości do 28 modułów przy napięciu obwodu otwartego Voc około 50V na moduł w temperaturze minus 10 stopni co redukuje liczbę wejść MPPT w falowniku długość okablowania DC liczbę skrzynek łączeniowych i aparatury zabezpieczającej obniżając koszty BOS Balance of System o 10-20 procent w porównaniu do systemów 1000V w dużych instalacjach komercyjnych i przemysłowych. Długie kable fabryczne około 110cm z zamontowanymi złączami MC4-EVO2 Stäubli zapewniają elastyczność układania przewodów w instalacji eliminują konieczność krympowania złączy w terenie oraz gwarantują szczelność połączeń IP68 odporną na wilgoć deszcz śnieg kondensację i ekstrema klimatyczne przez cały 30-letni okres gwarancji wydajności. Czarna rama aluminiowa i konstrukcja double glass zapewniają profesjonalny przemysłowy wygląd odpowiedni dla instalacji komercyjnych i przemysłowych gdzie estetyka choć ważna nie jest priorytetem w porównaniu do maksymalnej wydajności energetycznej trwałości mechanicznej i najniższego kosztu LCOE energii elektrycznej produkowanej przez instalację w całym okresie 30-letniej eksploatacji systemu fotowoltaicznego.
Funkcje i technologia
- Ogniwa monokrystaliczne N-Type TOPCon 182mm Technologia Tunnel Oxide Passivated Contact z cienką warstwą tlenku tunelowego 1-2 nanometry oraz polikrystalicznego krzemu na tylnej powierzchni ogniwa eliminuje rekombinację elektronów i dziur na powierzchni krzemu zwiększając napięcie obwodu otwartego Voc o 10-15mV oraz prąd zwarcia Isc o 0.2-0.3A w stosunku do ogniw PERC typu P przy tej samej powierzchni czynnej. Większy rozmiar ogniwa 182x182mm w porównaniu do starszych 166mm i 156mm zwiększa moc pojedynczego ogniwa do 6.5-7W co bezpośrednio przekłada się na wyższą moc całego modułu 470Wp przy tej samej liczbie ogniw 108 i standardowych wymiarach panelu 1762x1134mm typowych dla rynku europejskiego i standardów konstrukcji montażowych.
- Konstrukcja bifacial szkło-szkło double glass Panel wyposażony w dwa szkła hartowane o grubości 2mm z przodu i z tyłu eliminujące organiczne folie backsheet EVA podatne na penetrację wilgoci fotooksydację UV degradację hydrolizy i delaminację po 10-15 latach eksploatacji w warunkach wysokiej wilgotności i temperatur. Szkło tylne przepuszcza światło odbite od podłoża do tylnej strony ogniw TOPCon zwiększając całkowitą generację energii o 10-20 procent w zależności od albedo powierzchni białe membrany 70-80 procent jasny żwir 40-50 procent trawa 20-30 procent śnieg 80-90 procent oraz geometrii instalacji wysokość montażu kąt nachylenia rozstaw międzyrzędowy. Konstrukcja double glass zwiększa masę modułu do 22kg w porównaniu do 21kg dla szkło-folia ale jednocześnie podwaja odporność mechaniczną na obciążenia dynamiczne grad uderzenia kamieni piasek noszony wiatrem oraz eliminuje degradację PID Potential Induced Degradation typową dla modułów z ujemnym potencjałem względem ziemi w dużych instalacjach o napięciu systemowym 1000V i 1500V gdzie prądy upływu przez szkło i ramę degradują warstwy antyrefleksyjne i pasywacyjne ogniw obniżając moc o 5-10 procent rocznie w pierwszych latach eksploatacji.
- Technologia half-cut 108 ogniw połówkowych Każde z 54 pełnych ogniw krzemowych 182x182mm zostało przecięte laserowo na pół tworząc 108 mniejszych ogniw 182x91mm połączonych w trzy sekcje równoległe po 36 ogniw w każdej co redukuje prąd płynący przez ogniwo z 11.6A do 5.8A i obniża straty rezystancyjne mocy proporcjonalnie do kwadratu prądu I²R o 75 procent w stosunku do pełnych ogniw przy tej samej rezystancji wewnętrznej. Niższy prąd roboczy zmniejsza nagrzewanie styków busbarowych połączeń lutowanych i listew zbiorczych o 5-10 stopni Celsjusza co wydłuża żywotność modułu redukuje degradację termomechaniczną oraz poprawia wydajność w wysokich temperaturach otoczenia powyżej 40 stopni typowych dla letnich miesięcy w klimacie kontynentalnym i śródziemnomorskim. Konstrukcja trójsekcyjna z diodami omijającymi bypass dla każdej sekcji zapewnia że zacienienie jednej trzeciej panelu przez cień komina drzewa lub sąsiedniego budynku powoduje wyłączenie tylko jednej sekcji 36 ogniw zamiast całego modułu 108 ogniw co ogranicza straty produkcji energii do 33 procent zamiast 100 procent w warunkach częściowego zacienienia typowych dla instalacji na dachach skośnych w zabudowie miejskiej i podmiejskiej.
- 16 busbarów Multi-Busbar SMBB Zamiast tradycyjnych 3-5 grubych busbarów szerokości 1.5-2mm panel wykorzystuje 16 cienkich busbarów szerokości 0.2-0.3mm rozmieszczonych równomiernie co 11mm na powierzchni ogniwa 182mm co redukuje rezystancję wewnętrzną ogniwa o 20-30 procent skraca drogę elektronów od miejsca generacji w objętości krzemu do metalicznego kontaktu oraz zwiększa powierzchnię czynną ogniwa nie zasłoniętą metalem o 1-2 procent w porównaniu do 5-busbar. Cienkie busbary wykonane z okrągłego drutu miedzianego pokrytego cyną o średnicy 0.25mm zamiast płaskich taśm są bardziej elastyczne mechanicznie co redukuje naprężenia termomechaniczne w złączach lutowanych podczas cykli nagrzewania-chłodzenia minus 40 do plus 85 stopni oraz minimalizuje ryzyko mikrospękań ogniw podczas transportu montażu i eksploatacji w warunkach obciążeń wiatrem śniegiem i gradobiciu. Większa liczba busbarów zwiększa redundancję elektryczną modułu zapewniając że przerwanie jednego lub dwóch busbarów przez mikrospękanie nie powoduje całkowitej utraty połączenia elektrycznego z ogniwem co jest szczególnie istotne w długoterminowej eksploatacji 30 lat gdzie kumulacja mikrouszkodzeń mechanicznych jest nieunikniona w warunkach cyklicznych obciążeń termicznych i mechanicznych.
- Niska degradacja i gwarancja liniowa 30 lat Panel charakteryzuje się degradacją mocy maksymalnie 1 procent w pierwszym roku eksploatacji oraz maksymalnie 0.4 procent rocznie w latach 2-30 co gwarantuje minimum 87.4 procent mocy początkowej po 30 latach przy zachowaniu warunków standardowych testowych STC 1000W/m² 25°C AM1.5 zgodnie z normą IEC 61215. Producent JA Solar udziela gwarancji liniowej wydajności przez 30 lat co oznacza że w przypadku spadku mocy poniżej gwarantowanego poziomu 99 procent rok 1 98.6 procent rok 2 98.2 procent rok 3 i tak dalej aż do 87.4 procent rok 30 panel zostanie wymieniony lub producent wypłaci rekompensatę finansową proporcjonalną do utraty mocy zgodnie z warunkami gwarancji dostępnymi w dokumentacji technicznej produktu. Niska degradacja długoterminowa wynika z zastosowania wysokiej jakości materiałów ogniwa TOPCon Grade A szkło niskojonowe o transmitancji 91.5 procent EVA nie zawierający octanu winylu odporny na fotooksydację UV rama aluminiowa 6005-T5 odporna na korozję oraz hermetyczne uszczelnienie brzegów butyl seal eliminujące penetrację wilgoci tlenu i pary wodnej do wnętrza modułu przez cały 30-letni okres eksploatacji w ekstremalnych warunkach klimatycznych od minus 40 do plus 85 stopni Celsjusza i wilgotności względnej do 100 procent podczas testów 85°C/85%RH zgodnie z IEC 61215.
- Odporność mechaniczna 5400 Pa 2400 Pa Panel certyfikowany do obciążenia statycznego 5400 Pa z przodu co odpowiada masie 540 kg na metr kwadratowy lub warstwie śniegu mokrego o grubości około 90cm gęstość 600 kg/m³ pozwalając na bezpieczną eksploatację w strefach klimatycznych o obfitych opadach śniegu Alpy Karpaty Skandynawia północna Polska oraz w regionach o ekstremalnych warunkach zimowych gdzie pokrywa śnieżna może utrzymywać się przez kilka tygodni lub miesięcy bez możliwości usunięcia przez obsługę instalacji. Obciążenie wiatrem z tyłu 2400 Pa odpowiada sile ssącej wiatru o prędkości około 200 km/h typowej dla huraganów burz konwekcyjnych i halnych wiatrów górskich zapewniając stabilność mechaniczną konstrukcji montażowej i eliminując ryzyko uszkodzenia lub zerwania paneli podczas ekstremalnych zjawisk pogodowych które statystycznie występują raz na kilka lub kilkanaście lat w danej lokalizacji. Konstrukcja double glass z ramą aluminiową 40mm zwiększa sztywność skrętną i zginającą modułu redukując ugięcie pod obciążeniem oraz eliminując ryzyko mikrospękań ogniw w strefach naprężeń mechanicznych typowych dla modułów szkło-folia o mniejszej sztywności gdzie ugięcie centralnej części modułu może osiągać 5-10mm pod obciążeniem śniegiem powodując kumulację mikrouszkodzeń i degradację mocy o 1-3 procent rocznie.
- Napięcie systemowe 1500V DC i długie stringi Panel zaprojektowany do pracy w systemach o napięciu do 1500V DC przy napięciu obwodu otwartego Voc około 49-50V w temperaturze 25 stopni i 57-59V w temperaturze minus 10 stopni co pozwala na łączenie szeregowe do 25-28 modułów w jeden string przy zachowaniu marginesu bezpieczeństwa 10 procent poniżej maksymalnego napięcia wejściowego falownika 1500V. Długie stringi redukują prąd DC w instalacji z 10-15A dla stringów 15-18 modułów 1000V do 7-10A dla stringów 25-28 modułów 1500V co umożliwia stosowanie cieńszych przewodów kablowych 4mm² zamiast 6mm² oraz mniejszych przekrojowo złączy MC4 aparatury zabezpieczającej i skrzynek łączeniowych co obniża koszty BOS Balance of System o 10-20 procent w dużych instalacjach komercyjnych i przemysłowych o mocach powyżej 100kWp. Wyższe napięcie DC poprawia sprawność konwersji DC/AC w falowniku o 0.3-0.5 procent redukując straty w układzie MPPT oraz umożliwia stosowanie falowników centralnych o mocach 100-250kW zamiast wielu mniejszych falowników stringowych co upraszcza projekt instalacji monitoring i konserwację systemu w całym 30-letnim okresie eksploatacji.
- Certyfikaty i normy międzynarodowe Panel certyfikowany zgodnie z normami IEC 61215 kwalifikacja projektowa i homologacja typu modułów krystalicznych IEC 61730 bezpieczeństwo konstrukcji modułów klasa II IEC 62941 terrestrial photovoltaic modules quality system for PV module manufacturing oraz oznakowany CE potwierdzającym zgodność z dyrektywami Unii Europejskiej LVD Low Voltage Directive EMC Electromagnetic Compatibility i RoHS Restriction of Hazardous Substances. Producent JA Solar posiada certyfikaty systemów zarządzania jakością ISO 9001:2015 zarządzania środowiskowego ISO 14001:2015 oraz zarządzania bezpieczeństwem i higieną pracy ISO 45001:2018 co gwarantuje najwyższe standardy produkcji kontroli jakości ochrony środowiska i bezpieczeństwa pracowników w całym łańcuchu dostaw od kopalni krzemu przez topienie wlewków cięcie wafli produkcję ogniw i modułów pakowanie transport magazynowanie po instalację eksploatację recykling i utylizację końcową zgodnie z dyrektywą WEEE Waste Electrical and Electronic Equipment w zakresie ponownego wykorzystania i recyklingu materiałów aluminium szkło miedź krzem po zakończeniu 30-letniego okresu użytkowania modułu fotowoltaicznego.
Parametry techniczne
- Producent: JA Solar Holdings Co. Ltd.
- Seria: Deep Blue 4.0 Pro
- Model: JAM54D40-470/LR_BF
- Technologia ogniw: monokrystaliczny krzem N-Type TOPCon
- Konstrukcja: bifacial dwustronny double glass szkło-szkło
- Liczba ogniw: 108 ogniw połówkowych half-cut 2x54
- Rozmiar ogniw: 182mm
- Liczba busbarów: 16 Multi-Busbar SMBB
- Moc maksymalna Pmax STC: 470Wp
- Tolerancja mocy: 0 do plus 5W
- Sprawność modułu: powyżej 23 procent
- Napięcie maksymalnej mocy Vmpp: około 41.5-42.5V
- Prąd maksymalnej mocy Impp: około 11.1-11.3A
- Napięcie obwodu otwartego Voc: około 49.5-50.5V
- Prąd zwarcia Isc: około 11.7-11.9A
- Współczynnik temperaturowy mocy: minus 0.29 procent na stopień Celsjusza
- Współczynnik temperaturowy Voc: minus 0.25 procent na stopień Celsjusza
- Współczynnik temperaturowy Isc: plus 0.048 procent na stopień Celsjusza
- Temperatura pracy NOCT: 45 stopni Celsjusza plus minus 2 stopnie
- Maksymalne napięcie systemowe: 1500V DC
- Maksymalny prąd bezpiecznika: 30A
- Obciążenie mechaniczne przód: 5400 Pa
- Obciążenie mechaniczne tył: 2400 Pa
- Wymiary: 1762x1134x30mm
- Waga: około 22kg
- Typ ramy: czarna anodyzowana aluminium 40mm
- Stopień ochrony: IP68 puszka przyłączeniowa
- Typ złączy: MC4-EVO2 Stäubli lub równoważne
- Długość kabli: około 110cm plus minus 10cm
- Liczba diod omijających: 3 bypass diodes
- Degradacja pierwszy rok: maksymalnie 1 procent
- Degradacja roczna lata 2-30: maksymalnie 0.4 procent
- Gwarancja produktowa: 30 lat
- Gwarancja wydajności: 30 lat liniowa 87.4 procent po 30 latach
- Certyfikaty: IEC 61215 IEC 61730 IEC 62941 CE
- Normy jakości: ISO 9001 ISO 14001 ISO 45001
- Klasa ognioodporności: Class C zgodnie z IEC 61730
- Temperatura eksploatacji: minus 40 do plus 85 stopni Celsjusza
- Bifacialność: 70-75 procent moc z tylnej strony względem przedniej
Informacje o gwarancji
Producent JA Solar Holdings udziela 30-letniej gwarancji produktowej obejmującej wady materiałowe i wykonawcze modułu fotowoltaicznego przy zachowaniu warunków prawidłowego transportu montażu i eksploatacji zgodnie z instrukcją instalacji dostarczoną z produktem oraz przestrzegania maksymalnych obciążeń mechanicznych 5400 Pa przód 2400 Pa tył i napięcia systemowego 1500V DC. Dodatkowo producent udziela 30-letniej liniowej gwarancji wydajności gwarantującej że moc wyjściowa panelu nie spadnie poniżej 99 procent mocy nominalnej w pierwszym roku eksploatacji oraz nie będzie spadać szybciej niż 0.4 procent rocznie w latach 2-30 co zapewnia minimum 87.4 procent mocy początkowej po 30 latach użytkowania przy standardowych warunkach testowych STC 1000W/m² 25°C AM1.5. Gwarancja obejmuje wymianę lub naprawę wadliwego modułu rekompensatę finansową w przypadku spadku mocy poniżej gwarantowanego poziomu oraz zwrot kosztów robocizny związanych z demontażem wadliwego i montażem nowego modułu zgodnie z polityką gwarancyjną producenta obowiązującą w momencie zgłoszenia reklamacji. Gwarancja nie obejmuje uszkodzeń mechanicznych spowodowanych niewłaściwym transportem montażem użytkowaniem przeciążeniem mechanicznym powyżej 5400 Pa siłą wyższą jak uderzenie pioruna grad o średnicy powyżej 25mm powódź pożar wandalizm oraz naturalnego zużycia eksploatacyjnego wynikającego z normalnej degradacji ogniw fotowoltaicznych związanej z ekspozycją na promieniowanie UV cykle termiczne i obciążenia mechaniczne w czasie 30 lat eksploatacji. Szczegółowe warunki gwarancji procedury zgłaszania reklamacji wymagana dokumentacja fotograficzna pomiary elektryczne oraz dane kontaktowe autoryzowanego serwisu gwarancyjnego dostępne są w dokumentacji technicznej produktu certyfikacie gwarancyjnym oraz na oficjalnej stronie internetowej producenta JA Solar i autoryzowanych dystrybutorów w Polsce Niemczech i innych krajach Unii Europejskiej gdzie produkt jest oficjalnie dystrybuowany z pełną gwarancją producenta i wsparciem technicznym w języku lokalnym.
