Moduł rozszerzeń wyjść przekaźnikowych.
Z wyjściem MODBUS RTU.

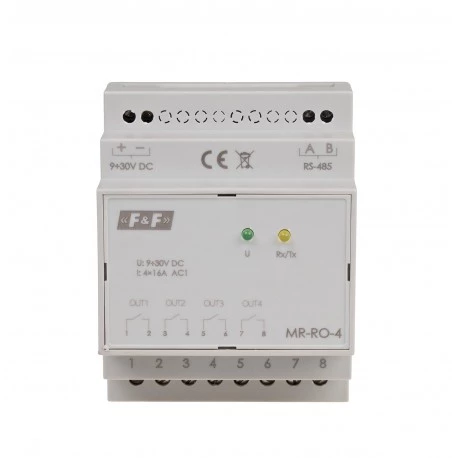

Moduł rozszerzeń wyjść przekaźnikowych MR-RO-4 służy jako zewnętrzne urządzenie rozszerzające wyjścia przekaźnikowe sterowników programowalnych PLC lub innych urządzeń, w których wymiana danych odbywa się za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.
Funkcje modułu rozszerzeń wyjść przekaźnikowych MR-RO-4
- 4 niezależne wyjścia
- sterowanie ON/OFF
- status wyjścia
- opcje sterowania czasowego:
- opóźnione załączenie
- opóźnione załączenie na zadany czas
- praca cykliczna ON/OFF
- praca cykliczna OFF/ON
- pamięć stanu po zaniku zasilania
- autostart dla funkcji czasowych
- czas ostatniego załączenia wyjścia
- liczba załączeń wyjścia
- liczba wykonanych cykli dla funkcji czasowych
Działanie
Moduł rozszerzeń wyjść przekaźnikowych MR-RO-4 posiada cztery sterowalne wyjścia przekaźnikowe (styki separowane). Każde z wyjść pracuje niezależnie zgodnie z nastawionym trybem pracy i przypisanymi do niego parametrami.
Nastawę i odczyt stanu wyjść, parametry funkcji pracy oraz nastawę wszystkich parametrów komunikacji i wymiany danych, realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
