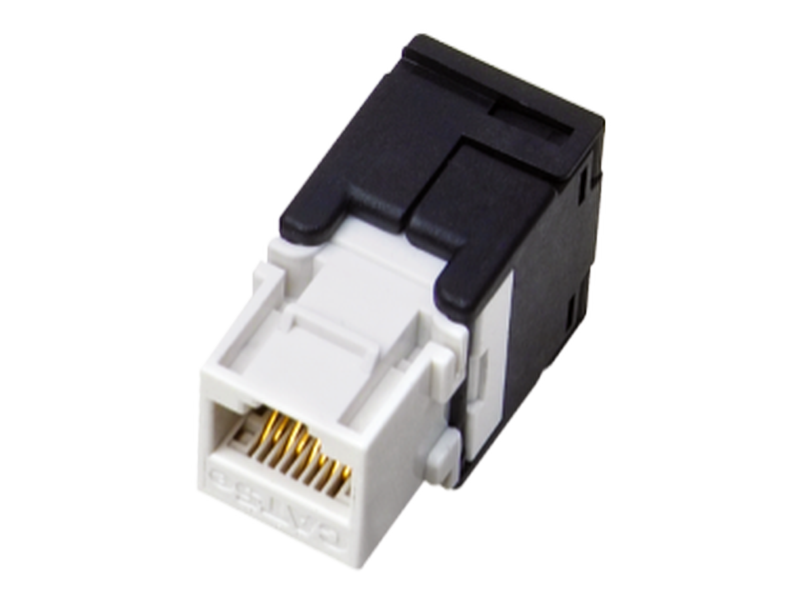

Beznarzędziowe, nieekranowane (UTP) gniazda transmisyjne typu keystone marki ALANTEC służą do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych.
Rozwiązanie beznarzędziowe pozwala na zmontowanie bez konieczności użycia specjalnych narzędzi, złącz całego toru transmisyjnego. Proces instalacyjny jest szybki i komfortowy (wg naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy).
Wedle upodobań instalatora gniazda można terminować metodą klasyczną, narzędziem. Nasze moduły terminuje się poprzez jeden ruch zamykający obudowę modułu na kablu, co powoduje zarobienie wszystkich 8 żył kabla jednocześnie na złączu IDC. Ta metoda gwarantuje zakończenie wszystkich żył kabla z tą samą siłą docisku.
Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp.
WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom.
Testowany w niezależnym labolatorium badawczym INTERTEK.
ALANTEC PLUS
Produkt podlega 25 letniej gwarancji systemowej
| Ogólne |
|---|
| kategoria | 5E |
| klasa | D (norma 100MHz) o rozszerzonej charakterystyce do 250 MHz / 1 Gb/s |
| ekran | nie |
| rodzaj | beznarzędziowy |
| Korpus |
|---|
| materiał | Termoplastyczne tworzywo ABS spełniające wymogi UL 94 V-0 |
| Gniazdo |
|---|
| Trwałość wg norm | > 750 cykli |
| Trwałość wg badań | > 1000 cykli |
| materiał styków | fosforobrąz |
| powłoka styków | 1,25 μm warstwa złota na 2,5 μm warstwie niklu |
| siła docisku styków | 100 g na styk |
| siła rozłączania | 50N przez 60s |
| Złącze szczelinowe |
|---|
| sekwencja | 568A/B |
| materiał noży | fosforobrąz |
| przyjmuje przewody | 22-24AWG |
| korpus | plastik odporny na ogień, zgodny z UL 94 V-0 |
| Płytka PCB |
|---|
| materiał | laminat FR4 o grubości 1,6 mm |
| Parametry elektryczne |
|---|
| maks. wartość prądu | 1,5 A |
| rezystancja izolacji | 500 MΩ @ 100 Vdc |
| odporność napięciowa | 1000 Vac RMS @60Hz przez 60s |
| rezystancja styków | 20 mΩ |
| rezystancja noży IDC | 2,5 mΩ |
| Zasilanie PoE |
|---|
| rodzaj | PoE / 802.3 af (802.3at typ 1) |
| Zakres temperatur |
|---|
| składowania | -40oC do +70oC |
| pracy | -10oC do +60oC |
