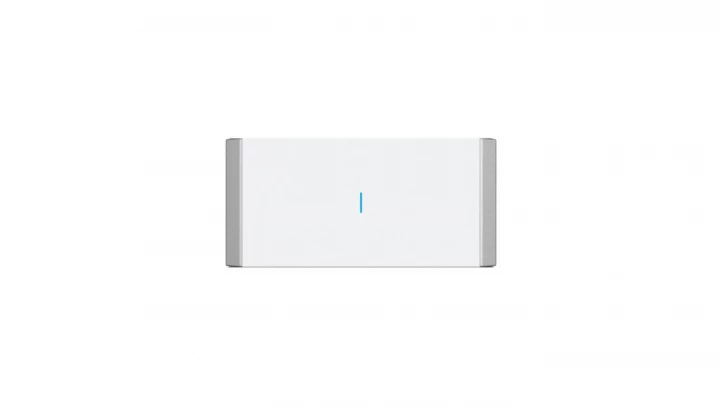

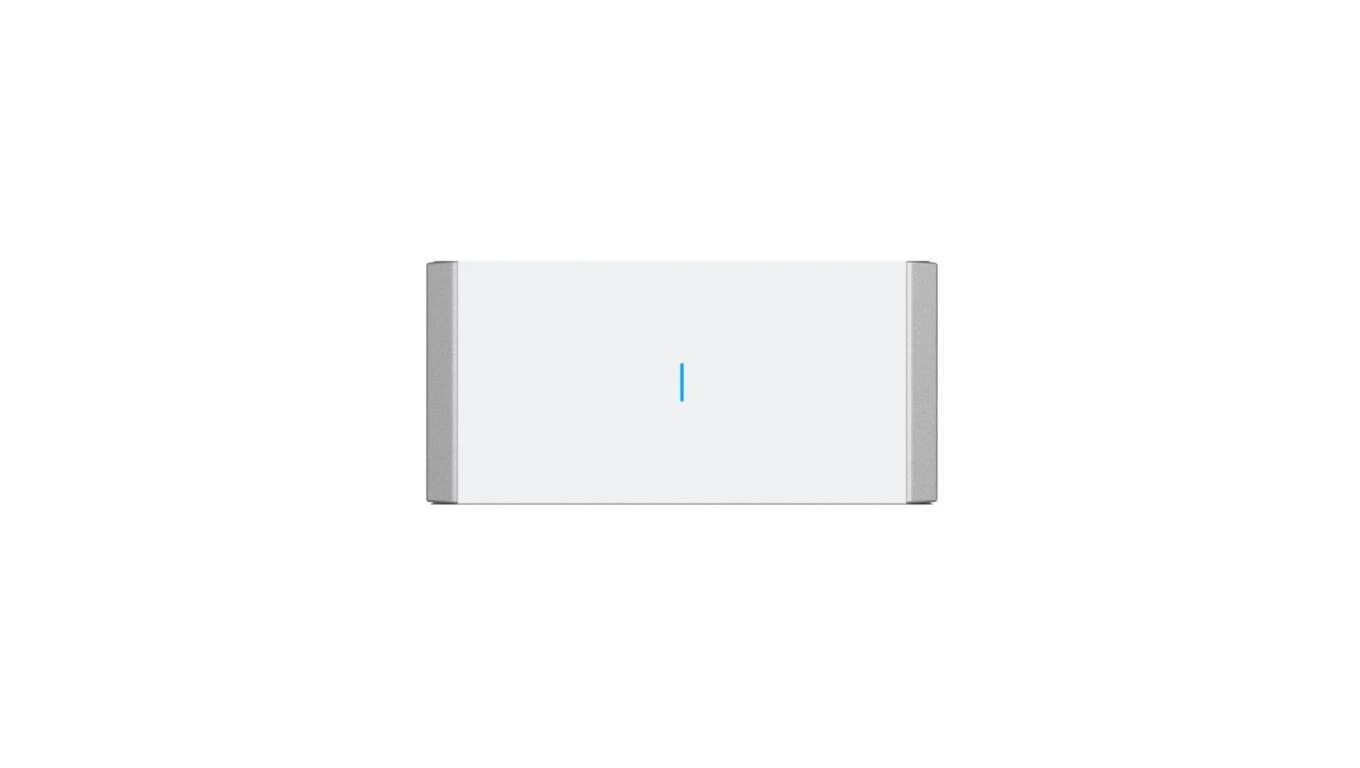

Moduł baterii Kehua iStoragE B5-S1 to wysokonapięciowy akumulator LiFePO4 o pojemności użytkowej 5 kWh przeznaczony do budowy domowego banku energii w systemach iStoragE1 i iStoragE3. Jednostka pracuje bezpośrednio z hybrydowymi falownikami Kehua bez potrzeby dodatkowych przetworników napięcia dzięki zastosowaniu magistrali HV DC. Wbudowany system BMS zarządza bilansowaniem ogniw stanem naładowania i zabezpieczeniami termicznymi zapewniając stabilną pracę przez cały cykl życia akumulatora.
Moduł dedykowany dla instalatorów i inwestorów realizujących domowe systemy magazynowania energii przy instalacjach PV 3-18 kWp. Skalowalna architektura pozwala rozbudować bank energii do maksymalnie 8 modułów osiągając łączną pojemność użytkową 40 kWh bez wymiany falownika. Każdy moduł B5-S1 wyposażono w kapsułę gaśniczą FK5112 (NC1230) aktywowaną termicznie która eliminuje ryzyko propagacji pożaru przy gwałtownym wzroście temperatury ogniw.
NAJWAŻNIEJSZE CECHY
- Pojemność użytkowa 5 kWh technologia LiFePO4 wysoka stabilność chemiczna i trwałość ogniw
- Kompatybilność z falownikiem iStoragE1 3,6-6 kW i iStoragE3 5-12 kW jeden moduł dwa systemy
- Skalowalna architektura rozbudowa do 8 modułów łączna pojemność użytkowa do 40 kWh
- Wbudowany BMS zarządzanie bilansowaniem ogniw monitorowanie SOC SOH zabezpieczenia elektryczne
- Kapsułka gaśnicza FK5112 NC1230 aktywacja termiczna powyżej 120°C modułowa ochrona przeciwpożarowa
- Szybkie złącze wtykowe plug-and-play montaż kolejnych modułów bez dodatkowego okablowania DC
- Stopień ochrony IP20 instalacja w pomieszczeniu technicznym piwnicy garażu lub dedykowanej szafie
- Komunikacja z falownikiem przez magistralę wewnętrzną automatyczne wykrywanie liczby modułów w zestawie
- Wymiary 550x490x220mm waga 65 kg kompaktowy profil do pionowego stosowania na wsporniku ściennym
ZASTOSOWANIE
Moduł iStoragE B5-S1 przeznaczony jest do instalacji domowych i małych obiektów komercyjnych z trój- lub jednofazowymi systemami PV o mocy 3-18 kWp gdzie inwestor dąży do maksymalizacji autokonsumpcji lub zapewnienia zasilania awaryjnego w trybie off-grid. Typowa instalacja z falownikiem iStoragE3 10K i dwoma modułami B5-S1 (10 kWh) pokrywa dobowe zapotrzebowanie energetyczne gospodarstwa domowego o zużyciu 8-12 kWh przy braku produkcji solarnej w godzinach wieczornych i nocnych. Możliwość stopniowej rozbudowy zestawu o kolejne moduły pozwala dostosować pojemność banku energii do rosnących potrzeb bez wymiany falownika.
B5-S1 współpracuje z falownikiem iStoragE1 (modele 3,6 kW 5 kW 6 kW w systemach jednofazowych) oraz iStoragE3 (modele 5-12 kW w systemach trójfazowych) w topologii HV DC. Integracja z aplikacją WiseSolar Plus umożliwia zdalny monitoring SOC harmonogramowanie ładowania w oknach taryfy nocnej oraz sterowanie priorytetem PV. System iStoragE3 z modułami B5-S1 obsługuje tryb off-grid z przełączaniem do 10ms zapewniając nieprzerwaną pracę odbiorników wrażliwych na zaniki napięcia.
FUNKCJE I TECHNOLOGIA
System BMS wbudowany w moduł B5-S1 realizuje wielopunktowy pomiar napięcia i temperatury każdego ogniwa w czasie rzeczywistym zapewniając adaptacyjne zarządzanie SOC i wyrównywanie pojemności między modułami w zestawie wielobateryjnym. Komunikacja przez dedykowaną magistralę z falownikiem iStoragE pozwala automatycznie wykrywać liczbę modułów i optymalizować parametry ładowania bez konfiguracji ręcznej po rozbudowie systemu.
Kapsułka gaśnicza FK5112 (NC1230) zainstalowana wewnątrz każdego modułu zawiera środek gaszący aktywowany po przekroczeniu 120°C który przerywa reakcje łańcuchowe w zagrożonej strefie i odbiera ciepło ze środowiska ogniw. Środek nie zawiera substancji szkodliwych dla zdrowia ani środowiska. Dwupoziomowe izolowanie fizyczne i elektryczne oraz modułowa architektura systemu iStoragE3 ograniczają ryzyko propagacji awarii między sąsiednimi modułami w stosie.
PARAMETRY TECHNICZNE
- Producent: Xiamen Kehua Digital Energy Tech Co. Ltd.
- Seria: iStoragE
- Model: iStoragE B5-S1
- Typ urządzenia: wysokonapięciowy moduł baterii HV DC
- Technologia ogniw: LiFePO4 (litowo-żelazowo-fosforanowa)
- Pojemność użytkowa: 5 kWh
- Kompatybilny falownik 1: Kehua iStoragE1 3,6 kW / 5 kW / 6 kW (jednofazowy)
- Kompatybilny falownik 2: Kehua iStoragE3 5-12 kW (trójfazowy)
- Maksymalna liczba modułów w systemie: 8 sztuk
- Maksymalna pojemność użytkowa zestawu: 40 kWh
- Wbudowany BMS: tak zarządzanie SOC SOH bilansowanie ogniw
- Kapsułka gaśnicza: FK5112 NC1230 aktywacja termiczna powyżej 120°C
- Stopień ochrony: IP20
- Wymiary (S×G×W): 550×220×490 mm
- Waga: 65 kg
- Montaż: pionowy na wsporniku ściennym lub stojaku podłogowym
- Złącze: szybkie wtykowe plug-and-play
- Komunikacja: magistrala wewnętrzna z falownikiem iStoragE
- Certyfikaty: CE
