Zadbaj o bezpieczeństwo urządzeń i elektronarzędzi
Zadbaj o bezpieczne użytkowanie urządzeń elektrycznych z miernikiem bezpieczeństwa sprzętu elektrycznego Sonel PAT-95.
„w.m.” – wartość mierzona
Funkcje pomiaroweZakresRozdzielczośćDokładność
Rezystancja przewodu PE
I = 200 mA / 10 A / 25 A
do 19,99 Ω
od 1 mΩod ±(3% w.m. + 4 cyfry)
Rezystancja izolacji
UISO = 100 V / 250 V / 500 V / 1000 Vdo 599,9 MΩod 1 kΩ±(5% w.m. + 8 cyfr)
Prąd (pomiar cęgami)do 24,9 Aod 1 mA±(5% w.m. + 5 cyfr)
Test wizualny
✓
Badanie ciągłości przewodu PE
✓
Pomiar rezystancji izolacji w trzech punktach
✓
Test przewodu IEC
✓
Test funkcjonalny
Moc pozorna Sdo 3,99 kVAod 1 VA±(5% w.m. + 3 cyfry)
Moc czynna Pdo 3,99 kWod 1 W±(5% w.m. + 3 cyfry)
Moc bierna Qdo 3,99 kvarod 1 var±(5% w.m. + 3 cyfry)
Współczynnik mocy PFdo 1,000,01±(10% w.m. + 5 cyfr)
Pobór prądu przy pomiarze mocydo 15,99 A0,01 A±(2% w.m. + 3 cyfry)
THD napięcia i prądudo 999,9%0,1%±(5% w.m. + 5 cyfr)
cosφdo 1,00,1±(5% w.m. + 5 cyfr)
Pomiar prądów upływu
Prąd upływu PE i różnicowy prądu upływudo 19,9 mA0,01 mA±(5% w.m. + 2 cyfry)
Zastępczy prąd upływudo 19,9 mA0,01 mA±(5% w.m. + 2 cyfry)
Dotykowy prąd upływudo 4,999 mA0,001 mA±(5% w.m. + 3 cyfry)
Badania wyłączników RCD i PRCD
Pomiar parametrów RCD wg IEC 61557do 300 ms1 ms±(2% w.m. + 2 cyfry)
Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego (typ AC)do 30 mA0,1 mA±5% IΔn
Pomiar parametrów sieci
Napięciedo 265,0 V0,1 V±(2% w.m. + 2 cyfry)
Częstotliwośćdo 65,0 Hz0,1 Hz±(2% w.m. + 2 cyfry)

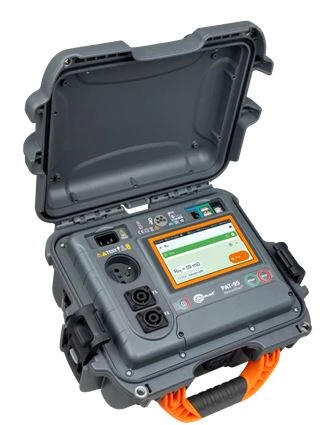

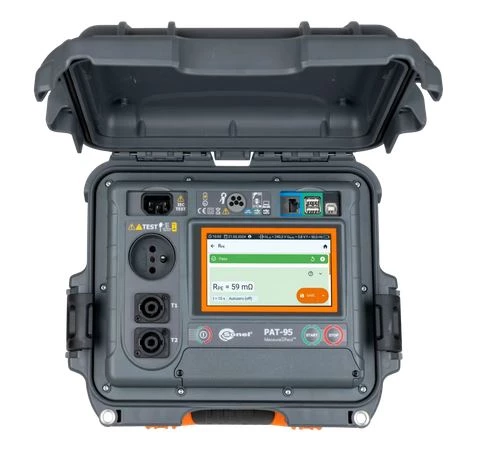

Do pomiarów kontrolnych urządzeń elektrycznych znakomicie sprawdza się zaawansowany miernik Sonel PAT-95. Przyrząd pozwala zmierzyć parametry mające wpływ na bezpieczne użytkowanie sprzętu, takie jak: rezystancja przewodów ochronnych, rezystancja izolacji, ciągłość połączeń, prądy upływu, moc, wyłączniki RCD oraz PRCD.

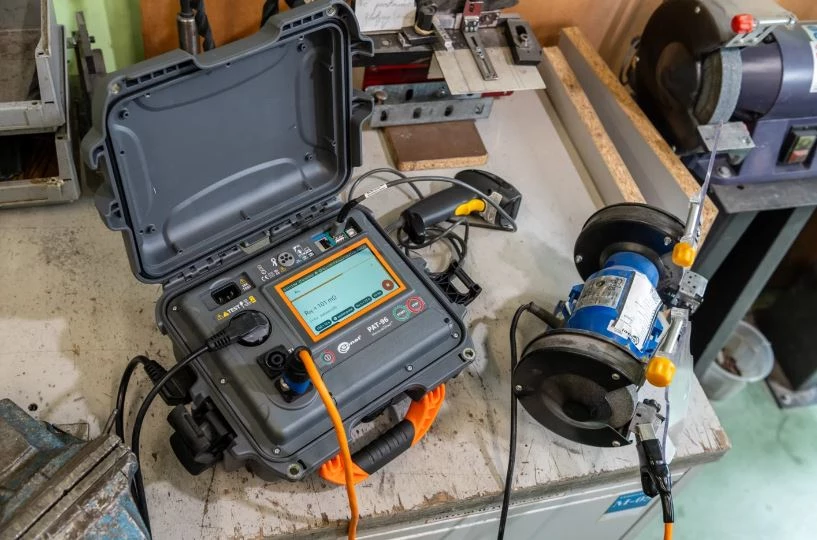

Miernik bezpieczeństwa sprzętu elektrycznego Sonel PAT-95 przyda się w tych obszarach, gdzie bezpieczeństwo nabiera szczególnego znaczenia. Niezawodny wszędzie tam, gdzie pojawia się konieczność skontrolowania elektronarzędzi, urządzeń trójfazowych bądź sprzętu AGD.
Sonel MeasureEffect™
Miernik stanowi element platformy Sonel MeasureEffect™. Jest to kompleksowy system, który umożliwia wykonywanie pomiarów, przechowywanie i zarządzanie danymi, a także zapewnia wielopoziomową kontrolę nad przyrządami.
Cechy
Zasilanie 195...265 V
Pomiar urządzeń o zasilaniu 110 V i 230 V 50/60 Hz
Układ pomiarowy, umożliwiający:
pomiar rezystancji przewodu ochronnego,
pomiar zastępczego, różnicowego i dotykowego prądu upływu,
test funkcjonalny,
test wyłączników RCD oraz PRCD,
...i wiele więcej.
Intuicyjny interfejs użytkownika.
Współpraca z drukarką etykiet oraz skanerem kodów QR.
Zastosowanie
Sonel PAT-95 to idealny wybór dla profesjonalistów zajmujących się konserwacją i naprawami elektronarzędzi oraz innych urządzeń. Dzięki dokładnym badaniom zapewnia szczegółową analizę stanu technicznego badanych urządzeń. Jest gwarancją zarówno bezpieczeństwa użytkowników, jak i długotrwałego utrzymania urządzeń w optymalnym stanie technicznym. Opracowany w oparciu o zdobyte doświadczenie, tester Sonel PAT-95 został stworzony z myślą o wyzwaniach zarówno terenowych, jak i przemysłowych.
Uniwersalność
Przyrząd znajduje zastosowanie wszędzie tam, gdzie najważniejsze jest bezpieczeństwo. Idealnie sprawdzi się w sytuacjach, w których zachodzi konieczność sprawdzenia elektronarzędzi, urządzeń trójfazowych czy sprzętu AGD.
Możliwości
Dzięki rozbudowanej części pomiarowej PAT-95 umożliwia kompleksowe sprawdzenie badanych urządzeń. Dotykowy ekran i sekcja autoprocedur czynią testy szybkimi i sprawnymi. Kreator procedur automatycznych to jeszcze większa elastyczność przyrządu. Miernik posiada wbudowany system pomocy.
Miernik współpracuje z drukarką etykiet i skanerem QR, co szalenie ułatwia ewidencjonowanie narzędzi. Dostępny jest wydruk:
wstępnego raportu z pomiarów,
kodu QR, gdzie zapisane są unikatowe dane pozwalające na identyfikację urządzenia w bazie.
Dane te można odczytać i dodać do pamięci miernika za pomocą opcjonalnego skanera kodów QR.
Całości obrazu dopełnia kompaktowa i wytrzymała obudowa. Zapewnia ochronę przyrządu zarówno podczas pomiarów, jak i w transporcie.
Pamięć
Pamięć ma strukturę drzewiastą, budowaną z folderów, obiektów oraz urządzeń. Dla każdego badanego urządzenia mieści jego opis, lokalizację pomiarów, dane klienta i numer ewidencyjny.
Normy
Przyrząd może być używany do badań sprzętu między innymi zgodnie z normami:
PN-EN 50699
PN-EN 50678
PN-EN 60974-4
VDE 0701-0702
VDE 0404-1
VDE 0404-2
PN-EN 60745-1
PN-EN 62841
PN-EN 60335-1
PN-EN 60950
PN-EN IEC 62368-1
AS/NZS 3760
