Pomiary z dopalaniem

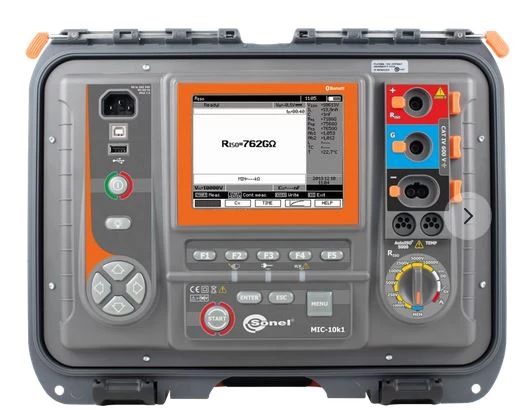

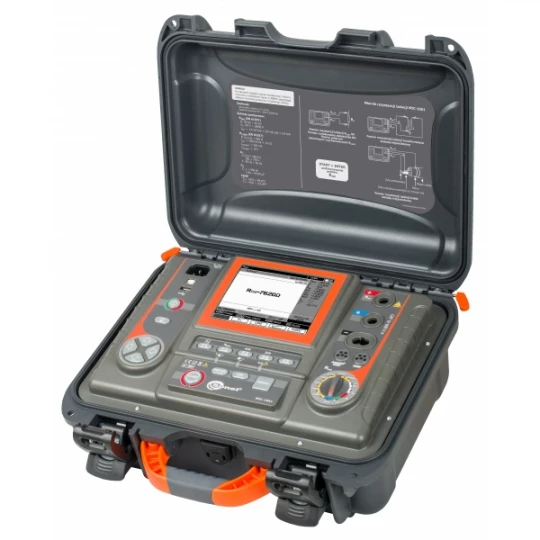

Miernik rezystancji izolacji Sonel MIC-10k1 to sprawdzony wybór dla profesjonalistów, którzy wymagają najwyższej precyzji i rozbudowanych możliwości pomiarowych. Ten model jest jednym z najbardziej zaawansowanych mierników rezystancji izolacji dostępnym na rynku. Polecany przedstawicielom służb elektroenergetycznych, którzy profesjonalnie zajmują się kontrolowaniem stanu i dbaniem o dobrą kondycję materiałów elektroizolacyjnych.
Sonel MIC-10k1 to kompleksowy przyrząd diagnostyczny, który służy do pomiaru rezystancji izolacji obiektów elektroenergetycznych takich jak: kable jedno i wielożyłowe, transformatory, silniki i generatory, kondensatory czy wyłączniki oraz inne urządzenia stacji energetycznych.
Cechy
Pomiar rezystancji izolacji
do 40 TΩ
Napięcia pomiarowe wybierane w zakresie
50…10000 V, 50…1000 V co 10 V, 1…10 kV co 25 V
Ciągłe wskazanie mierzonej rezystancji izolacji i prądu upływu
Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
Akustyczne wyznaczanie 5-sekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych
Ustawiany czas pomiaru - maksymalnie 99'59'’
Odmierzane czasy pomiaru T1, T2 i T3 dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1…600 s
Pomiar współczynników: polaryzacji (PI), absorpcji Ab1, Ab2, absorpcji dielektrycznej (DAR)
Wskazanie rzeczywistego napięcia pomiarowego podczas pomiaru
Prąd pomiarowy 1,2 mA, 3 mA lub 6 mA
Pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową
Pomiary z wykorzystaniem przewodów o długości do 20 m
Zabezpieczenie przed pomiarem obiektu pod napięciem
Automatyczny pomiar kabli wielożyłowych za pomocą opcjonalnego adaptera AutoISO-5000 (dla MIC-10k1 maks. napięcie pomiarowe 5 kV)
Pomiar pojemności podczas pomiaru RISO
Pomiar temperatury (z wykorzystaniem opcjonalnej sondy ST-1)
Pomiar napięciem schodkowym (SV)
Pomiar współczynnika rozładowania dielektryka (DD)
Lokalizacja uszkodzenia (dopalanie)
Filtry cyfrowe do pomiarów przy dużych zakłóceniach
Może pracować w środowisku, w którym zakłócenia elektromagnetyczne wynoszą 400 kV
Pomiar napięć DC i AC w zakresie 0…750 V
Zastosowanie

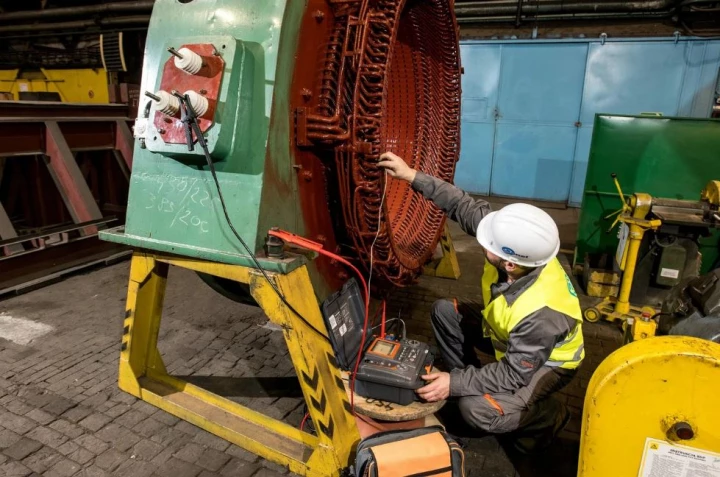

Miernik MIC-10k1 przeznaczony jest do pomiaru rezystancji izolacji obiektów elektroenergetycznych, tj, kable jedno i wielożyłowe, transformatory, silniki i generatory, kondensatory, wyłączniki oraz inne urządzenia stacji energetycznych. Ponadto jest dedykowany do pomiarów w obszarach, gdzie występują bardzo duże zaburzania elektromagnetyczne, np. na stacjach elektroenergetycznych z napięciem 765 kV lub wyższym.
Możliwości urządzenia
Wysoce wydajna przetwornica HV, z napięciem pomiarowym 10 kV i prądem 6 mA, umożliwia zmierzenie rezystancji izolacji do wartości 40 TΩ. Uzyskanie takiego wyniku czyni mierniki bezkonkurencyjnym. Trójprzewodowy pomiar rezystancji, z wykorzystaniem przewodu „GUARD”, eliminuje prądy upływu powierzchniowego, związane z zanieczyszczeniem izolacji, a tym samym zwiększając rzetelność uzyskiwanych wyników.
Miernik zmierzy temperaturę obiektu, konieczną do wyznaczenia współczynnika korekcji temperaturowej dla RISO. Ponadto, wskaże współczynnik absorpcji DAR i indeks polaryzacji PI oraz wartość rozładowania dielektryka DD. Urządzenie umożliwi ocenę kondycji izolacji, poprzez zadawanie napięcia pomiarowego narastająco w krokach (SV). Takie rozwiązanie sprawi, że dielektryk w dobrym stanie będzie dostarczał takich samych wyników, niezależnie od przyłożonego napięcia. Odchyłki uzyskanych wartości rezystancji ok. 25%, zaobserwowane na wykresie w poszczególnych krokach, mogą świadczyć o potencjalnych defektach izolacji.
MIC-10k1 posiada unikalną zdolność wykonania pomiarów przewodów wielożyłowych, w jednej czynności łączeniowej, z wykorzystaniem przystawki AutoISO-5000. Rozwiązanie to skraca czas realizacji pomiarów obiektów powtarzalnych, jak np. kabli oświetlenia ulicznego.
Blisko 60 W przetwornica daje możliwość dopalenia miejsca uszkodzenia kabla, ułatwiając tym samym zlokalizowanie defektu przy wykorzystaniu metody reflektometrycznej, np. urządzeniem TDR-420.
Wbudowane filtry cyfrowe, o czasie uśredniania 10, 30, 60, 100, 200 sek. oraz tzw. "smart" gwarantują uzyskanie stabilnych wyników pomiarów w obszarach silnych zakłóceń elektromagnetycznych
Analiza danych
W urządzeniu, dzięki zastosowaniu podświetlanego, graficznego ekranu możliwe jest wykreślenie przebiegu rezystancji izolacji, napięcia oraz prądu w funkcji czasu. Operator, na podstawie trendu, jaki obrazuje charakterystyka wykresu, błyskawicznie może ocenić stan izolacji już w pierwszych chwilach od uruchomienia pomiaru. Uzyskuje tym samym pełną kontrolę nad badanym obiektem oraz rzetelny obraz stanu mierzonej izolacji. Ponadto, wykorzystując przesuwne znaczniki, może prześledzić przebieg pomiaru i sprawdzić uzyskane wartości rezystancji, dla dowolnej chwili aktualnego pomiaru oraz pomiarów wykonanych w przeszłości.
Instalując aplikacje mobilną lub program Sonel Reader użytkownik można gromadzić dane historyczne oraz porównywać je z bieżącymi wynikami, przeniesionymi z obszernej pamięci miernika. Takie rozwiązanie pozwala przygotować protokół z pomiarów, śledzić postęp degradacji izolacji i zaplanować prace remontowe.
