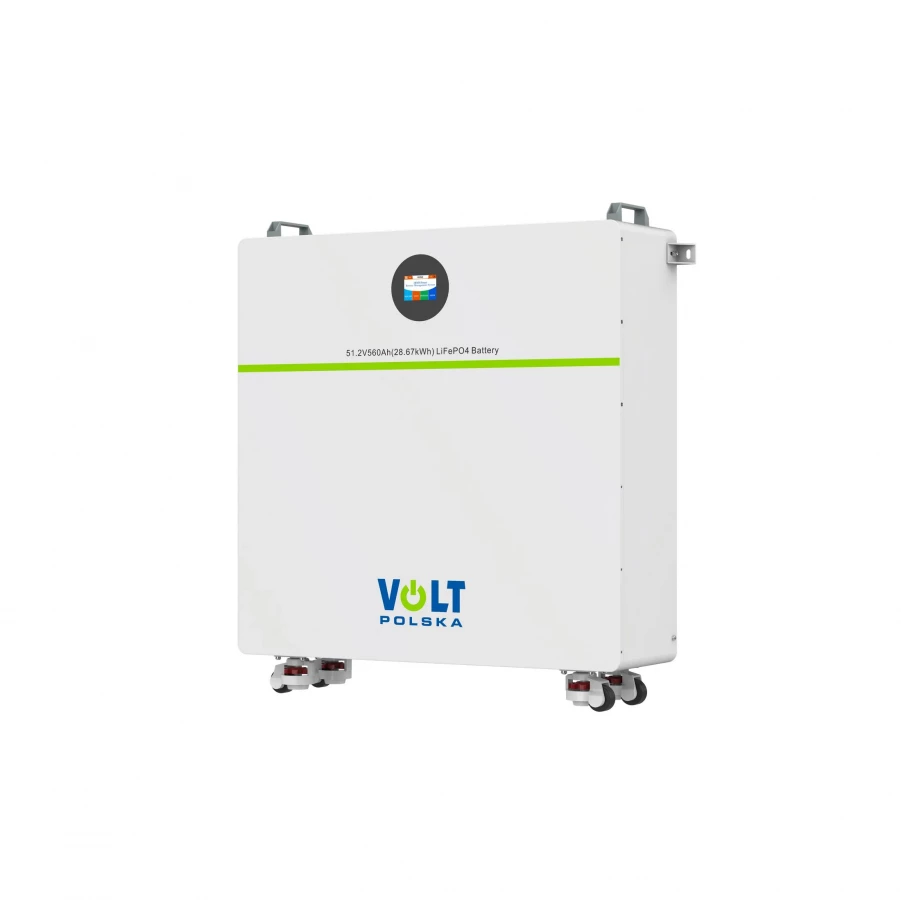

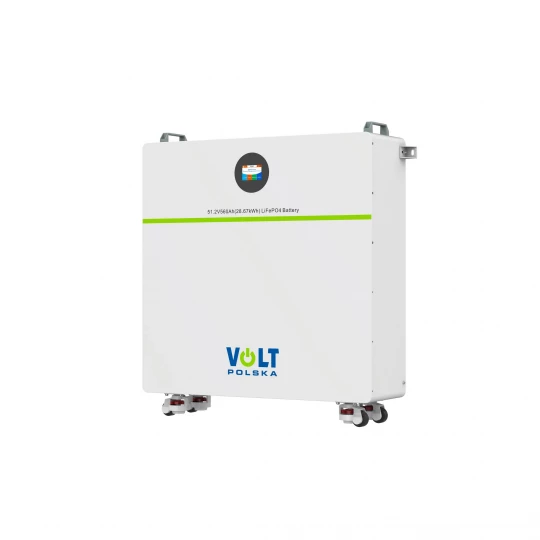

ULTRA-5 51,2V 560Ah 200A to wysokonapięciowy magazyn energii LiFePO4 o pojemności aż 28,672 kWh, przeznaczony do magazynowania energii w instalacjach fotowoltaicznych. Umożliwia gromadzenie nadwyżek energii i wykorzystanie ich w późniejszym czasie, np. wieczorem, w nocy lub w okresach zwiększonego zapotrzebowania na energię.
Magazyn wykorzystuje technologię LiFePO4 (litowo-żelazowo-fosforanową) i wyposażony jest w zaawansowany system zarządzania BMS, który monitoruje m.in. napięcie, prąd, temperaturę oraz stan naładowania akumulatora. BMS odpowiada również za ochronę magazynu przed nieprawidłowymi warunkami pracy.
Pojemność 560 Ah przy napięciu znamionowym 51,2 V zapewnia aż 28 672 Wh, czyli 28,672 kWh energii nominalnej. Producent deklaruje żywotność na poziomie 6000 cykli przy 80% DoD, a sprawność magazynu przekracza 98%.
Dane techniczne:
- Producent: VOLT Polska
- Model: ULTRA-5
- Indeks: 6AES510056
- EAN: 5904100453436
- Technologia ogniw: LiFePO4
- Napięcie znamionowe: 51,2 V
- Pojemność nominalna: 560 Ah
- Pojemność energetyczna: 28 672 Wh / 28,672 kWh
- Maksymalny prąd ciągły: 200 A
- Zalecany prąd ładowania: 50 A
- Zalecane napięcie ładowania: 57,6 V
- Maksymalne napięcie ładowania: 58,4 V
- Żywotność: 6000 cykli przy 0,2C, 25°C i 80% DoD
- Sprawność: >98%
- Samorozładowanie: <3% miesięcznie
- System zarządzania BMS: tak
- Główny port komunikacyjny: CAN
- Opcjonalna komunikacja: RS485
- Maksymalna liczba magazynów połączonych równolegle: 16 szt.
- Łączenie szeregowe: niedozwolone
- Ochrona przed zwarciem: tak
- Temperatura ładowania: 0°C do +55°C
- Temperatura rozładowania: -20°C do +60°C
- Temperatura przechowywania: -5°C do +30°C
- Typ zacisków: M8
- Materiał obudowy: SPCC
- Wymiary: 850 × 870 × 255 mm
- Masa netto: 225,5 kg
- Wymiary opakowania: 1025 × 945 × 455 mm
- Masa brutto: 257,4 kg
Pojemność aż 28,672 kWh
ULTRA-5 oferuje 28 672 Wh energii nominalnej, czyli 28,672 kWh.
Tak duża pojemność pozwala wykorzystać magazyn zarówno w rozbudowanych instalacjach domowych, jak i w obiektach komercyjnych, w których występuje znaczne dobowe zapotrzebowanie na energię.
Magazyn może gromadzić nadwyżki produkowane przez instalację fotowoltaiczną w ciągu dnia, a następnie udostępniać zgromadzoną energię w godzinach, w których produkcja PV jest niewystarczająca lub całkowicie zanika.
Technologia LiFePO4
W magazynie zastosowano ogniwa litowo-żelazowo-fosforanowe LiFePO4, charakteryzujące się wysoką trwałością cykliczną i stabilnością parametrów podczas wieloletniej eksploatacji.
Producent deklaruje żywotność:
- 6000 cykli
- przy 80% DoD
- przy obciążeniu 0,2C
- w temperaturze 25°C
DoD (Depth of Discharge) oznacza głębokość rozładowania akumulatora.
Magazyn charakteryzuje się również bardzo niskim samorozładowaniem wynoszącym poniżej 3% miesięcznie oraz sprawnością przekraczającą 98%.
Zaawansowany system BMS
Wbudowany Battery Management System (BMS) odpowiada za nadzorowanie parametrów pracy magazynu energii.
System monitoruje m.in.:
- napięcie
- prąd
- temperaturę
- stan naładowania
- proces ładowania
- proces rozładowania
BMS zabezpiecza również magazyn przed przeładowaniem, nadmiernym rozładowaniem, przeciążeniem, zwarciem oraz nieprawidłową temperaturą pracy.
Parametry zabezpieczeń BMS
System BMS posiada określone przez producenta poziomy zabezpieczeń:
- zabezpieczenie podczas ładowania pojedynczego ogniwa: 3,7 V
- zabezpieczenie przed przepięciem całego magazynu: 58,4 V
- ochrona przed niskim napięciem pojedynczego ogniwa: 2,7 V
- zabezpieczenie przed niskim napięciem całego magazynu: 43,2 V
- pierwsza ochrona prądu ładowania: 205 A / opóźnienie 2 s
- druga ochrona prądu ładowania: 210 A / opóźnienie 1 s
- pierwsza ochrona prądu rozładowania: 205 A / opóźnienie 2 s
- druga ochrona prądu rozładowania: 250 A / opóźnienie 100 ms
- ochrona przed nadmiernym napięciem ładowania: 58,4 V / opóźnienie 1–2 s
- ochrona przed nadmiernym rozładowaniem: 43,2 V / opóźnienie 1–2 s
- ochrona przed zwarciem: tak
- ochrona temperaturowa PCB: <95°C
- powrót do normalnej pracy PCB: <85°C
Maksymalny prąd ciągły 200 A
Magazyn umożliwia pracę z maksymalnym prądem ciągłym 200 A.
Producent określa jednocześnie:
- zalecany prąd ładowania: 50 A
- zalecane napięcie ładowania: 57,6 V
- maksymalne napięcie ładowania: 58,4 V
Parametry inwertera, ładowarki oraz pozostałych elementów instalacji muszą być zgodne z wymaganiami magazynu energii i jego systemu BMS.
Komunikacja CAN i RS485
ULTRA-5 wyposażony jest w interfejs komunikacyjny umożliwiający wymianę danych pomiędzy systemem BMS a kompatybilnym inwerterem.
Producent określa:
- CAN – główny port komunikacyjny
- RS485 – opcjonalny interfejs komunikacyjny
Komunikacja pomiędzy magazynem a kompatybilnym inwerterem pozwala na prawidłową kontrolę parametrów ładowania i rozładowania oraz zarządzanie przepływem energii.
Możliwość rozbudowy do 16 magazynów
Modułowa konstrukcja pozwala na równoległe połączenie maksymalnie 16 magazynów ULTRA-5.
Daje to możliwość późniejszej rozbudowy systemu wraz ze wzrostem zapotrzebowania na energię.
Przy zastosowaniu 16 magazynów o pojemności 28,672 kWh każdy łączna nominalna pojemność energetyczna systemu może wynosić:
16 × 28,672 kWh = 458,752 kWh
Łączenie magazynów szeregowo jest niedozwolone.
Współpraca z inwerterami SINUS PRO ULTRA
Producent wskazuje dla tego magazynu współpracę z inwerterami solarnymi:
- SINUS PRO ULTRA 8000VA
- SINUS PRO ULTRA 10000VA
- Są to modele pracujące z systemem akumulatorowym 48 V DC.
Dobór oraz konfiguracja magazynu, inwertera i komunikacji BMS powinny być zgodne z wymaganiami producenta dla konkretnej konfiguracji systemu.
Zastosowanie:
Magazyn energii ULTRA-5 28,672 kWh przeznaczony jest do magazynowania energii elektrycznej m.in. w:
- instalacjach fotowoltaicznych
- domach jednorodzinnych
- budynkach mieszkalnych
- firmach i przedsiębiorstwach
- restauracjach
- hotelach
- supermarketach
- zakładach produkcyjnych
- fabrykach
- szkołach
- urzędach
- szpitalach
- instytucjach publicznych
- systemach zwiększających autokonsumpcję energii z PV
- systemach wymagających zwiększenia niezależności energetycznej
Kluczowe zalety:
- Bardzo duża pojemność 28,672 kWh
- Pojemność nominalna 560 Ah
- Napięcie znamionowe 51,2 V
- Technologia LiFePO4
- Maksymalny prąd ciągły 200 A
- 6000 cykli przy 80% DoD
- Sprawność >98%
- Samorozładowanie poniżej 3% miesięcznie
- Zaawansowany system BMS
- Ochrona przed przeładowaniem
- Ochrona przed nadmiernym rozładowaniem
- Ochrona przed zwarciem
- Ochrona temperaturowa
- Komunikacja CAN
- Opcjonalna komunikacja RS485
- Możliwość równoległego połączenia do 16 magazynów
- Możliwość rozbudowy systemu wraz ze wzrostem zapotrzebowania na energię
- Przeznaczenie do instalacji fotowoltaicznych
- Możliwość zastosowania w instalacjach domowych i komercyjnych
Ważne informacje dotyczące użytkowania
Magazyn energii pracuje z napięciem znamionowym 51,2 V DC. Producent określa zalecane napięcie ładowania na 57,6 V, a maksymalne napięcie ładowania na 58,4 V.
Maksymalny prąd ciągły wynosi 200 A, natomiast zalecany prąd ładowania wynosi 50 A.
Magazyny można łączyć równolegle – maksymalnie do 16 sztuk. Łączenie szeregowe jest niedozwolone.
Producent wskazuje współpracę tego modelu z inwerterami SINUS PRO ULTRA 8000VA i 10000VA. W przypadku zastosowania z innym inwerterem należy wcześniej zweryfikować zgodność parametrów elektrycznych oraz komunikacji BMS.
Ze względu na pojemność 28,672 kWh, napięcie instalacji, maksymalny prąd 200 A oraz masę urządzenia wynoszącą 225,5 kg magazyn wymaga odpowiedniego przygotowania miejsca montażu i instalacji zgodnej z wymaganiami technicznymi systemu.
