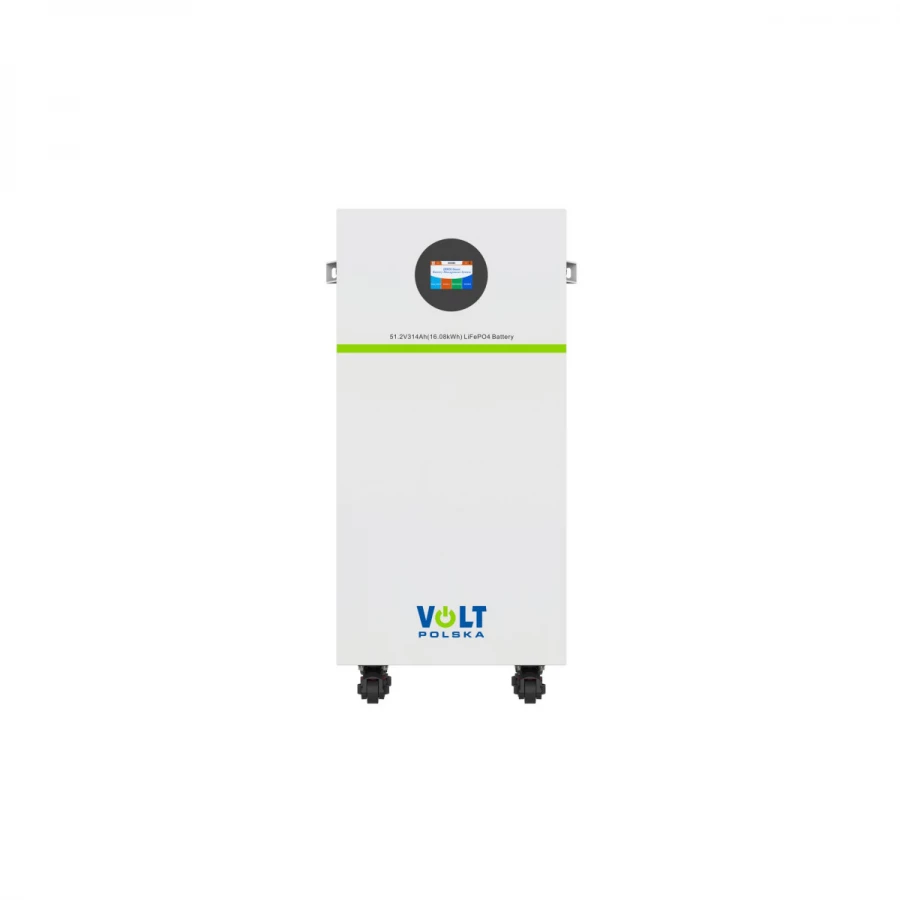

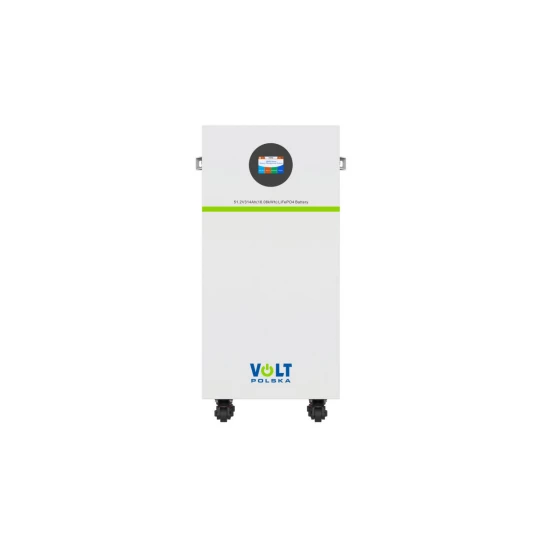

ULTRA-5 51,2V 314Ah 200A to wysokonapięciowy magazyn energii wykonany w technologii LiFePO4, przeznaczony do gromadzenia energii elektrycznej m.in. z instalacji fotowoltaicznych. Oferuje pojemność nominalną 314 Ah oraz 16 076 Wh (16,076 kWh) energii, dzięki czemu może stanowić podstawę rozbudowanego systemu magazynowania energii dla domu, firmy lub obiektu użytkowego.
Magazyn wyposażony jest w zaawansowany system BMS (Battery Management System), który monitoruje kluczowe parametry pracy akumulatora, w tym napięcie, prąd, temperaturę i stan naładowania. BMS zapewnia również ochronę przed nadmiernym ładowaniem, nadmiernym rozładowaniem, zwarciem oraz nieprawidłowymi temperaturami pracy.
Modułowa konstrukcja umożliwia równoległe połączenie nawet 16 magazynów ULTRA-5, pozwalając na późniejszą rozbudowę systemu wraz ze wzrostem zapotrzebowania na energię.
Dane techniczne:
- Producent: VOLT Polska
- Model: ULTRA-5 51,2V 314Ah 200A
- Indeks: 6AES510031
- EAN: 5904100452842
- Technologia ogniw: LiFePO4
- Napięcie znamionowe: 51,2 V
- Pojemność nominalna: 314 Ah
- Pojemność energetyczna: 16 076 Wh / 16,076 kWh
- Żywotność: 6000 cykli przy 0,2C, 25°C i 80% DoD
- Sprawność: >98%
- Samorozładowanie: <3% miesięcznie
- System zarządzania BMS: tak
- Zalecane napięcie ładowania: 56,0 V
- Maksymalne napięcie ładowania: 58,4 V
- Zalecany prąd ładowania: 50 A
- Maksymalny prąd ciągły: 200 A
- Maksymalna liczba magazynów połączonych równolegle: 16 szt.
- Łączenie szeregowe: niedozwolone
- Główny port komunikacyjny: CAN
- Opcjonalna komunikacja: RS485
- Temperatura ładowania: 0°C do +55°C
- Temperatura rozładowania: -20°C do +60°C
- Temperatura przechowywania: -5°C do +30°C
- Typ zacisków: terminal M8
- Moment dokręcania zacisków: 8,5 Nm
- Materiał obudowy: SPCC
- Wymiary: 825 × 415 × 235 mm
- Masa netto: 113 kg
- Wymiary opakowania: 988 × 513 × 424 mm
- Masa brutto: 132,5 kg
16,076 kWh pojemności energetycznej
Magazyn ULTRA-5 oferuje 16 076 Wh, czyli ponad 16 kWh nominalnej energii. Tak duża pojemność pozwala gromadzić nadwyżki energii produkowane przez instalację fotowoltaiczną i wykorzystywać je w późniejszych godzinach, gdy produkcja PV jest niewielka lub całkowicie zanika.
Pozwala to zwiększyć autokonsumpcję energii wyprodukowanej przez instalację PV oraz ograniczyć ilość energii pobieranej bezpośrednio z sieci elektroenergetycznej.
Technologia LiFePO4
Magazyn wykorzystuje ogniwa litowo-żelazowo-fosforanowe LiFePO4, przeznaczone do wielokrotnego ładowania i rozładowywania.
Producent deklaruje żywotność na poziomie:
- 6000 cykli
- przy 80% głębokości rozładowania DoD
- prądzie 0,2C
- temperaturze 25°C
Technologia LiFePO4 dobrze sprawdza się w stacjonarnych systemach magazynowania energii wymagających regularnej pracy cyklicznej.
Wbudowany system BMS 200A
Magazyn wyposażony jest w system BMS, który kontroluje najważniejsze parametry pracy ogniw i zabezpiecza akumulator przed nieprawidłowymi warunkami eksploatacji.
BMS monitoruje m.in.:
- napięcie
- prąd
- temperaturę
- stan naładowania
- proces ładowania
- proces rozładowania
Maksymalny prąd ciągły magazynu wynosi 200 A.
Parametry zabezpieczeń BMS obejmują m.in.:
- pierwsza ochrona prądu ładowania: 205 A / opóźnienie 2 s
- druga ochrona prądu ładowania: 210 A / opóźnienie 1 s
- pierwsza ochrona prądu rozładowania: 205 A / opóźnienie 2 s
- druga ochrona prądu rozładowania: 210 A / opóźnienie 100 ms
- zabezpieczenie przed nadmiernym napięciem: 58,4 V
- zabezpieczenie przed zbyt niskim napięciem akumulatora: 43,2 V
- zabezpieczenie zwarciowe: tak
- ochrona temperaturowa PCB: <95°C
- powrót do normalnej pracy PCB: <85°C
Komunikacja CAN i RS485
Magazyn ULTRA-5 został wyposażony w interfejs komunikacyjny umożliwiający wymianę danych pomiędzy BMS a kompatybilnym inwerterem.
Głównym interfejsem komunikacyjnym jest CAN, natomiast producent przewiduje również opcjonalną komunikację RS485.
Komunikacja pomiędzy magazynem a kompatybilnym inwerterem umożliwia prawidłową współpracę elementów systemu oraz kontrolę parametrów ładowania i rozładowania.
Możliwość rozbudowy do 16 magazynów
Jedną z najważniejszych cech ULTRA-5 jest możliwość tworzenia większego banku energii poprzez równoległe połączenie maksymalnie 16 magazynów.
Pozwala to stopniowo zwiększać pojemność systemu wraz ze wzrostem zapotrzebowania na energię.
Przy zastosowaniu 16 jednostek o nominalnej pojemności 16,076 kWh każda, teoretyczna łączna pojemność energetyczna wynosi około 257,2 kWh.
Magazynów nie wolno łączyć szeregowo.
Współpraca z inwerterami SINUS PRO ULTRA
Producent wskazuje dla tego magazynu współpracę z inwerterami solarnymi:
- SINUS PRO ULTRA 8000VA
- SINUS PRO ULTRA 10000VA
Są to modele pracujące z systemem akumulatorowym 48 V DC.
Prawidłowa komunikacja pomiędzy BMS magazynu energii a inwerterem ma istotne znaczenie dla poprawnego zarządzania procesem ładowania, rozładowania i wykorzystania zgromadzonej energii.
Zastosowanie:
Magazyn energii ULTRA-5 51,2V 314Ah może znaleźć zastosowanie m.in. w:
- domowych instalacjach fotowoltaicznych
- systemach magazynowania energii
- instalacjach OFF-GRID
- systemach zwiększających autokonsumpcję energii z PV
- domach jednorodzinnych
- budynkach mieszkalnych
- firmach i przedsiębiorstwach
- restauracjach
- hotelach
- supermarketach
- zakładach produkcyjnych
- szkołach i placówkach edukacyjnych
- urzędach
- obiektach użyteczności publicznej
- systemach wymagających zwiększenia niezależności energetycznej
Kluczowe zalety:
- Pojemność nominalna 314 Ah
- Energia nominalna 16,076 kWh
- Napięcie znamionowe 51,2 V
- Maksymalny prąd ciągły 200 A
- Technologia LiFePO4
- Wbudowany system zarządzania BMS
- 6000 cykli przy 80% DoD
- Sprawność powyżej 98%
- Samorozładowanie poniżej 3% miesięcznie
- Komunikacja CAN
- Opcjonalna komunikacja RS485
- Możliwość równoległego połączenia do 16 magazynów
- Możliwość późniejszej rozbudowy systemu
- Ochrona przed nadmiernym ładowaniem i rozładowaniem
- Zabezpieczenie zwarciowe
- Zabezpieczenia temperaturowe
- Solidna obudowa SPCC
- Przystosowanie do współpracy z instalacjami fotowoltaicznymi
Ważne informacje dotyczące użytkowania
Magazyn energii pracuje z napięciem znamionowym 51,2 V. Zalecane napięcie ładowania wynosi 56,0 V, a maksymalne dopuszczalne napięcie ładowania 58,4 V.
Producent podaje 50 A jako zalecany prąd ładowania, natomiast maksymalny prąd ciągły magazynu wynosi 200 A.
Dopuszczalne jest równoległe łączenie maksymalnie 16 magazynów. Łączenie szeregowe jest niedozwolone.
Magazyn powinien współpracować z kompatybilnym inwerterem oraz prawidłowo skonfigurowanym systemem komunikacji BMS. Producent wskazuje jako dedykowane urządzenia inwertery SINUS PRO ULTRA 8000VA i 10000VA.
Ze względu na napięcie, wysokie wartości prądu oraz energię zgromadzoną w akumulatorze montaż, zabezpieczenia i przekroje przewodów powinny być wykonane zgodnie z dokumentacją techniczną urządzenia oraz wymaganiami całej instalacji.
