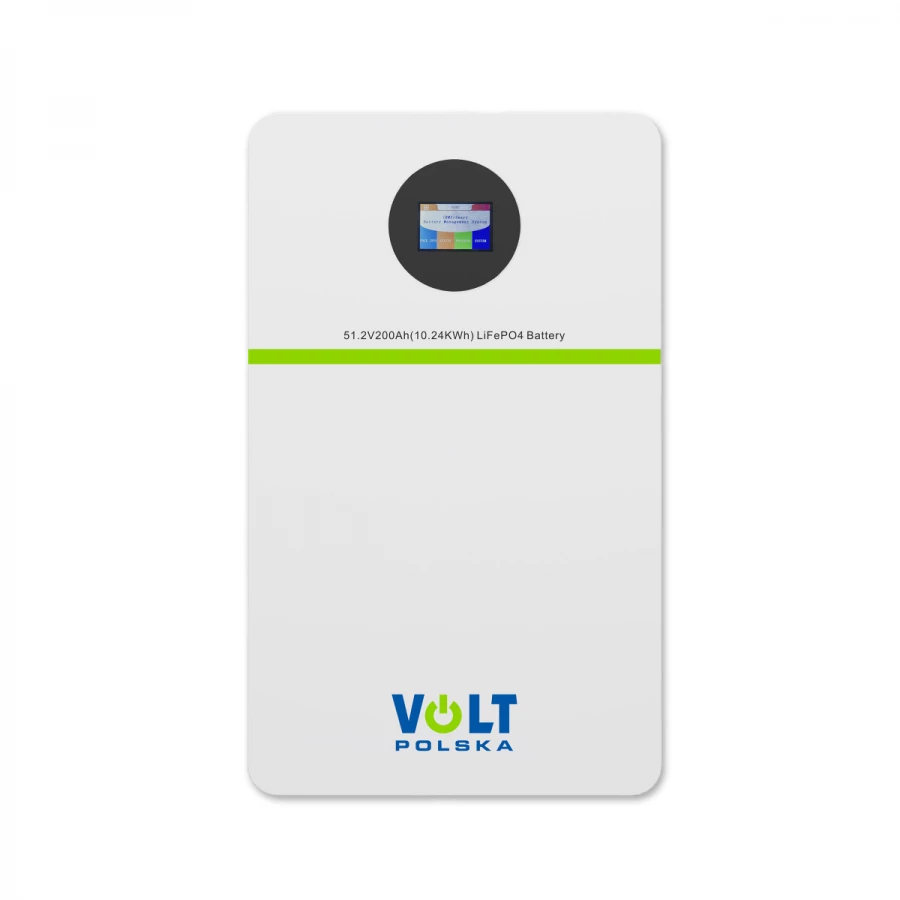

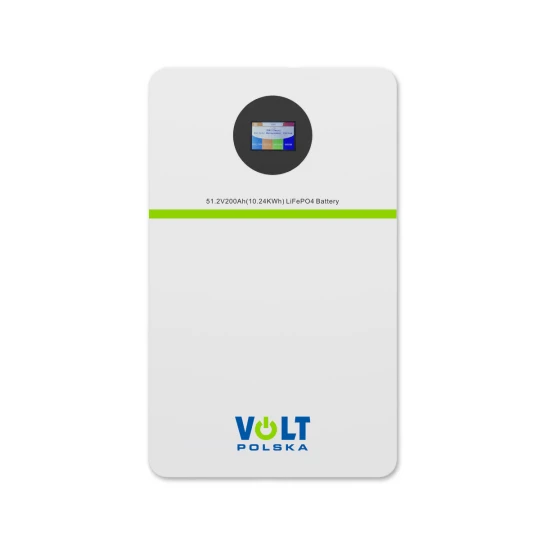

ULTRA-5 51,2V 200Ah to magazyn energii wykorzystujący technologię LiFePO4, przeznaczony do przechowywania energii w instalacjach fotowoltaicznych. Pojemność nominalna 200 Ah przy napięciu 51,2 V zapewnia 10,24 kWh energii, umożliwiając magazynowanie nadwyżek produkowanych przez instalację PV i wykorzystanie ich w późniejszym czasie.
Zastosowane ogniwa litowo-żelazowo-fosforanowe LiFePO4 zapewniają wysoką trwałość cykliczną, a wbudowany system BMS (Battery Management System) monitoruje kluczowe parametry pracy akumulatora i odpowiada za jego zabezpieczenie m.in. przed przeładowaniem, nadmiernym rozładowaniem, zwarciem i nieprawidłową temperaturą.
Modułowa konstrukcja umożliwia równoległe połączenie do 16 magazynów, dzięki czemu system można rozbudowywać wraz ze wzrostem zapotrzebowania na energię.
Dane techniczne:
- Producent: VOLT Polska
- Model: ULTRA-5 51,2V 200Ah
- Indeks: 6AES510020
- EAN: 5904100452286
- Technologia ogniw: LiFePO4
- Napięcie znamionowe: 51,2 V
- Pojemność nominalna: 200 Ah
- Pojemność energetyczna: 10 240 Wh / 10,24 kWh
- Żywotność: 6000 cykli przy 0,2C, 25°C i 80% DoD
- Efektywność: >98%
- Samorozładowanie: <3% miesięcznie
- Maksymalna liczba magazynów połączonych równolegle: 16
- Połączenie szeregowe: niedozwolone
- Zalecane napięcie ładowania: 57,6 V
- Maksymalne napięcie ładowania: 58,5 V
- Zalecany prąd ładowania: 20 A
- Maksymalny prąd ciągły: 150 A
- System zarządzania BMS: tak
- Komunikacja: CAN, opcjonalnie RS485
- Temperatura ładowania: 0°C do +55°C
- Temperatura rozładowania: -20°C do +55°C
- Temperatura przechowywania: -20°C do +45°C
- Wymiary: 680 × 412 × 231 mm
- Masa netto: 93,7 kg ±5%
- Typ zacisków: wtykowy, w nowych wersjach terminal M8
- Moment dokręcania zacisków: 8,5 Nm
- Materiał obudowy: SPCC
- Wymiary opakowania: 760 × 505 × 440 mm
- Masa brutto: 104 kg
Pojemność 10,24 kWh
Magazyn ULTRA-5 oferuje 10 240 Wh, czyli 10,24 kWh energii nominalnej. Pozwala gromadzić nadwyżki energii wytwarzanej przez instalację fotowoltaiczną i wykorzystywać je w okresach zwiększonego zapotrzebowania lub ograniczonej produkcji PV.
Takie rozwiązanie pozwala zwiększyć poziom autokonsumpcji energii produkowanej przez własną instalację fotowoltaiczną i ograniczyć konieczność pobierania energii z zewnętrznej sieci w okresach, gdy instalacja PV produkuje mniej energii.
- Technologia LiFePO4 i 6000 cykli
W magazynie zastosowano ogniwa LiFePO4 – litowo-żelazowo-fosforanowe, przeznaczone do wielokrotnej pracy cyklicznej.
Producent deklaruje:
- 6000 cykli
- przy 80% DoD
- prądzie 0,2C
- temperaturze 25°C
Oznacza to możliwość wielokrotnego ładowania i rozładowywania magazynu przy zachowaniu odpowiednich parametrów eksploatacyjnych.
Samorozładowanie wynosi poniżej 3% miesięcznie, natomiast deklarowana efektywność magazynu przekracza 98%.
Wbudowany system BMS
ULTRA-5 wyposażony jest w system zarządzania akumulatorem BMS, który monitoruje m.in.:
- napięcie
- prąd
- temperaturę
- stan naładowania
BMS odpowiada również za ochronę magazynu przed nieprawidłowymi warunkami pracy.
Zabezpieczenia obejmują m.in.:
- ochronę przed przeładowaniem
- ochronę przed nadmiernym rozładowaniem
- ochronę przed zwarciem
- ochronę nadprądową
- ochronę temperaturową
Dla całego akumulatora próg ochrony przed nadmiernym napięciem wynosi 58,4 V, natomiast zabezpieczenie przed zbyt niskim napięciem rozładowania aktywowane jest przy 43,2 V.
Komunikacja CAN i RS485
Głównym interfejsem komunikacyjnym magazynu jest CAN, a producent przewiduje również opcjonalną komunikację RS485.
Komunikacja pomiędzy magazynem energii i kompatybilnym inwerterem umożliwia wymianę informacji potrzebnych do prawidłowego zarządzania procesem ładowania i rozładowania.
Możliwość rozbudowy do 16 magazynów
Konstrukcja ULTRA-5 umożliwia równoległe połączenie maksymalnie 16 magazynów energii.
Przy zastosowaniu 16 jednostek o pojemności 10,24 kWh możliwe jest uzyskanie łącznej nominalnej pojemności energetycznej:
16 × 10,24 kWh = 163,84 kWh
Pozwala to rozpocząć od pojedynczego magazynu i w przyszłości zwiększać pojemność systemu wraz ze wzrostem zapotrzebowania na energię.
Łączenie magazynów szeregowo jest niedozwolone.
Współpraca z inwerterami
Producent wskazuje ten magazyn jako rozwiązanie współpracujące z inwerterami solarnymi SINUS PRO ULTRA 8000VA oraz 10000VA pracującymi z systemem akumulatorowym 48 V DC.
Odpowiednia komunikacja magazynu z inwerterem pozwala stworzyć kompletny system służący do magazynowania i późniejszego wykorzystania energii elektrycznej.
Przed połączeniem magazynu z innym modelem inwertera należy zweryfikować zgodność parametrów elektrycznych oraz protokołu komunikacji BMS.
Zastosowanie:
Magazyn energii ULTRA-5 51,2V 200Ah może znaleźć zastosowanie m.in. w:
- domowych instalacjach fotowoltaicznych
- systemach magazynowania energii
- instalacjach OFF-GRID
- systemach zasilania awaryjnego
- domach jednorodzinnych
- budynkach mieszkalnych
- firmach i przedsiębiorstwach
- hotelach i restauracjach
- obiektach handlowych
- zakładach produkcyjnych
- szkołach i urzędach
- innych obiektach wymagających magazynowania energii
Kluczowe zalety:
- Pojemność energetyczna 10,24 kWh
- Pojemność nominalna 200 Ah
- Napięcie znamionowe 51,2 V
- Technologia LiFePO4
- 6000 cykli przy 80% DoD
- Efektywność >98%
- Samorozładowanie <3% miesięcznie
- Wbudowany system BMS
- Maksymalny prąd ciągły 150 A
- Komunikacja CAN
- Opcjonalna komunikacja RS485
- Możliwość połączenia do 16 magazynów równolegle
- Możliwość rozbudowy systemu w przyszłości
- Przeznaczenie do współpracy z instalacjami fotowoltaicznymi
- Szeroki zakres temperatury rozładowania
- Solidna obudowa wykonana z SPCC
- Zastosowanie w instalacjach domowych i komercyjnych
Ważne informacje dotyczące użytkowania
Magazyn pracuje z napięciem znamionowym 51,2 V DC. Zalecane napięcie ładowania wynosi 57,6 V, a maksymalne dopuszczalne napięcie ładowania 58,5 V.
Producent podaje 20 A jako zalecany prąd ładowania oraz 150 A jako maksymalny prąd ciągły.
Magazyny można łączyć równolegle w liczbie do 16 sztuk. Połączenie szeregowe jest niedozwolone.
Ładowanie powinno odbywać się w temperaturze od 0°C do +55°C. Rozładowywanie jest dopuszczalne w zakresie od -20°C do +55°C.
Przed zastosowaniem magazynu z konkretnym inwerterem należy zweryfikować zgodność napięciową, parametry ładowania i rozładowania oraz kompatybilność komunikacji BMS.
