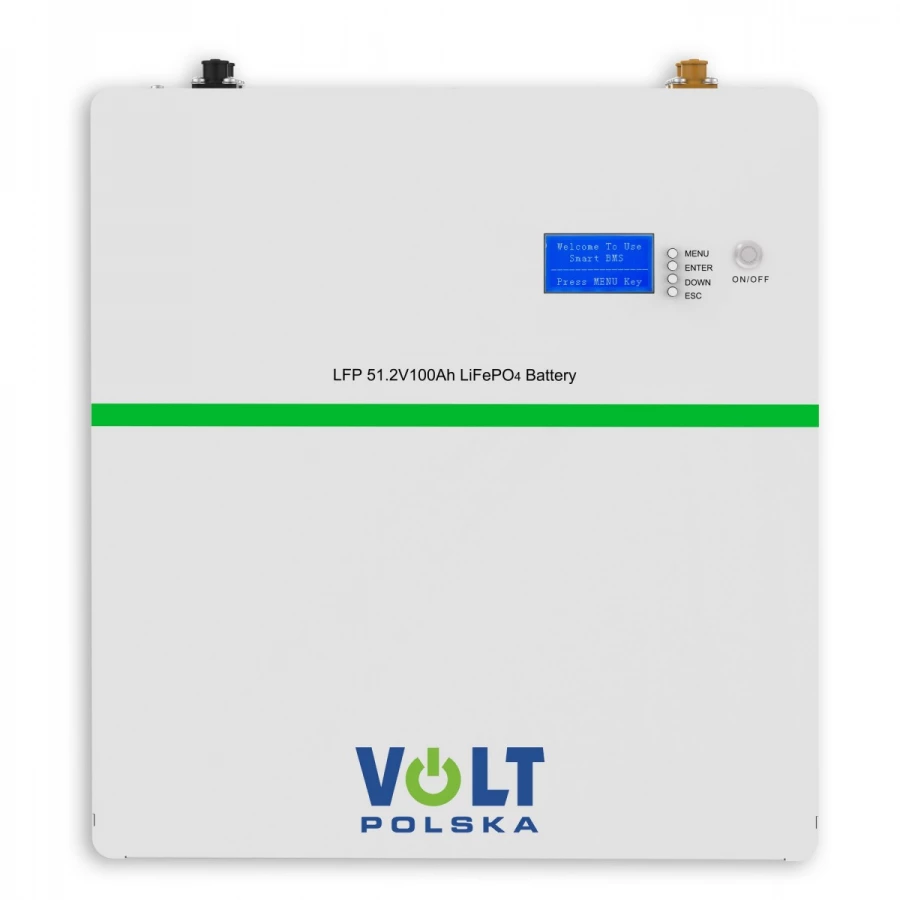

ULTRA-5 51,2V 100Ah 100A to magazyn energii LiFePO4 o pojemności energetycznej 5120 Wh (5,12 kWh), przeznaczony do magazynowania energii elektrycznej, w szczególności energii produkowanej przez instalacje fotowoltaiczne. Zgromadzona energia może być wykorzystana w późniejszym czasie, np. wieczorem, w nocy lub w okresach zwiększonego zapotrzebowania na energię.
Magazyn wykorzystuje ogniwa litowo-żelazowo-fosforanowe LiFePO4, charakteryzujące się wysoką trwałością cykliczną i bardzo dobrymi parametrami użytkowymi. Producent deklaruje 6000 cykli przy 80% głębokości rozładowania (DoD), 0,2C i temperaturze 25°C.
Wbudowany system BMS (Battery Management System) monitoruje najważniejsze parametry pracy magazynu, w tym napięcie, prąd, temperaturę oraz stan naładowania. System zapewnia również ochronę m.in. przed nadmiernym ładowaniem, zbyt głębokim rozładowaniem, zwarciem oraz nieprawidłową temperaturą pracy.
Dane techniczne:
- Producent: VOLT Polska
- Model: ULTRA-5
- Indeks: 6AES510010
- EAN: 5904100451876
- Technologia ogniw: LiFePO4
- Napięcie znamionowe: 51,2 V
- Pojemność nominalna: 100 Ah
- Pojemność energetyczna: 5120 Wh / 5,12 kWh
- Żywotność: 6000 cykli przy 0,2C, 25°C i 80% DoD
- Efektywność: >98%
- Samorozładowanie: <3% miesięcznie
- Zalecane napięcie ładowania: 57,6 V
- Maksymalne napięcie ładowania: 58,5 V
- Zalecany prąd ładowania: 20 A
- Maksymalny prąd ciągły: 100 A
- Maksymalna liczba magazynów połączonych równolegle: 16 szt.
- Łączenie szeregowe: niedozwolone
- System zarządzania BMS: tak
- Ochrona przed zwarciem: tak
- Główny port komunikacyjny: CAN
- Komunikacja opcjonalna: RS485
- Temperatura ładowania: od 0°C do +55°C
- Temperatura rozładowania: od -20°C do +55°C
- Temperatura przechowywania: od -20°C do +45°C
- Wymiary: 510 × 475 × 160 mm
- Masa netto: 48,5 kg
- Typ zacisków: wtykowy, nowe wersje na terminal M8
- Moment dokręcania zacisków: 8,5 Nm
- Materiał obudowy: SPCC
- Wymiary opakowania: 550 × 520 × 220 mm
- Masa z opakowaniem: 49,5 kg
Pojemność 5,12 kWh
Magazyn ULTRA-5 oferuje 5120 Wh, czyli 5,12 kWh nominalnej pojemności energetycznej. Energia może być gromadzona w okresie produkcji instalacji fotowoltaicznej, a następnie wykorzystywana wtedy, gdy zapotrzebowanie na energię jest większe lub produkcja PV jest niewystarczająca.
Pozwala to zwiększyć poziom autokonsumpcji energii produkowanej przez instalację fotowoltaiczną i ograniczyć konieczność natychmiastowego pobierania energii z sieci.
Technologia LiFePO4
ULTRA-5 wykorzystuje ogniwa LiFePO4 (litowo-żelazowo-fosforanowe) przeznaczone do wielokrotnego ładowania i rozładowywania.
Producent określa trwałość magazynu na 6000 cykli przy 80% DoD, prądzie 0,2C i temperaturze 25°C.
Dodatkowe zalety zastosowanej technologii to:
- wysoka trwałość cykliczna
- efektywność powyżej 98%
- samorozładowanie poniżej 3% miesięcznie
- możliwość regularnej pracy cyklicznej
- stabilne parametry pracy
- zastosowanie w stacjonarnych systemach magazynowania energii
Zaawansowany system BMS
Wbudowany system BMS odpowiada za nadzorowanie parametrów pracy magazynu energii.
Kontrolowane są m.in.:
- napięcie
- prąd
- temperatura
- stan naładowania
- proces ładowania
- proces rozładowania
System BMS zapewnia ochronę magazynu przed nieprawidłowymi warunkami pracy.
Parametry zabezpieczeń BMS
Producent określa następujące parametry ochronne:
- Ochrona podczas ładowania pojedynczego ogniwa: 3,7 V
- Zabezpieczenie przed przepięciem całego akumulatora: 58,4 V
- Ochrona pojedynczego ogniwa przed niskim napięciem: 2,7 V
- Zabezpieczenie całego akumulatora przed niskim napięciem: 43,2 V
- Ochrona przed zwarciem: tak
- Pierwszy poziom ochrony prądu ładowania: 105 A / opóźnienie 20 s
- Drugi poziom ochrony prądu ładowania: 110 A / opóźnienie 2–3 s
- Pierwszy poziom ochrony prądu rozładowania: 110 A / opóźnienie 30 s
- Drugi poziom ochrony prądu rozładowania: 150 A / opóźnienie 2–3 s
- Ochrona przed nadmiernym napięciem ładowania: 59,2 V / opóźnienie 1–2 s
- Ochrona przed niskim napięciem podczas rozładowania: 43,2 V / opóźnienie 1–2 s
- Ochrona temperaturowa PCB: <95°C
- Powrót do normalnej pracy PCB: <85°C
Komunikacja CAN i RS485
Magazyn wyposażony jest w interfejs komunikacyjny umożliwiający wymianę danych z kompatybilnymi elementami systemu.
Głównym portem komunikacyjnym jest CAN, natomiast producent przewiduje również opcjonalną komunikację RS485.
Komunikacja pomiędzy magazynem energii a kompatybilnym inwerterem umożliwia prawidłową współpracę systemu BMS z układem zarządzającym przepływem energii.
Możliwość rozbudowy do 16 magazynów
Modułowa konstrukcja ULTRA-5 pozwala na równoległe połączenie maksymalnie 16 magazynów energii.
Przy zastosowaniu 16 jednostek o pojemności 5,12 kWh możliwe jest uzyskanie nominalnej pojemności całego zespołu na poziomie:
16 × 5,12 kWh = 81,92 kWh
Pozwala to rozpocząć od pojedynczego magazynu i rozbudowywać system wraz ze wzrostem zapotrzebowania na energię.
Łączenie magazynów szeregowo jest niedozwolone.
Współpraca z inwerterami
Producent wskazuje dla tego magazynu współpracę z inwerterami solarnymi SINUS PRO ULTRA 8000VA oraz 10000VA pracującymi z instalacją akumulatorową 48 V DC.
Prawidłowa komunikacja magazynu energii z kompatybilnym inwerterem jest istotna dla właściwego zarządzania procesem ładowania, rozładowania i wykorzystania zgromadzonej energii.
Zastosowanie:
Magazyn energii ULTRA-5 może być stosowany m.in. w:
- instalacjach fotowoltaicznych
- domowych systemach magazynowania energii
- instalacjach OFF-GRID
- systemach zwiększających autokonsumpcję energii z PV
- systemach zasilania budynków mieszkalnych
- domach jednorodzinnych
- firmach i przedsiębiorstwach
- restauracjach
- hotelach
- supermarketach
- obiektach przemysłowych
- instytucjach publicznych
- systemach wymagających magazynowania energii elektrycznej
Kluczowe zalety:
- Pojemność energetyczna 5,12 kWh
- Pojemność nominalna 100 Ah
- Napięcie znamionowe 51,2 V
- Technologia LiFePO4
- Maksymalny prąd ciągły 100 A
- 6000 cykli przy 80% DoD
- Efektywność powyżej 98%
- Samorozładowanie poniżej 3% miesięcznie
- Wbudowany system zarządzania BMS
- Ochrona przed zwarciem
- Kontrola napięcia, prądu i temperatury
- Komunikacja CAN
- Opcjonalna komunikacja RS485
- Możliwość równoległego połączenia do 16 magazynów
- Możliwość rozbudowy systemu do 81,92 kWh nominalnej pojemności
- Solidna obudowa SPCC
- Przystosowanie do współpracy z instalacjami fotowoltaicznymi
- Zastosowanie w instalacjach domowych i komercyjnych
Ważne informacje dotyczące użytkowania
Magazyn energii pracuje z napięciem znamionowym 51,2 V DC. Parametry współpracującego inwertera oraz układu ładowania muszą być zgodne z wymaganiami magazynu i jego systemu BMS.
Zalecane napięcie ładowania wynosi 57,6 V, a maksymalne dopuszczalne napięcie ładowania 58,5 V. Zalecany prąd ładowania wynosi 20 A, natomiast maksymalny prąd ciągły magazynu wynosi 100 A.
Magazyny można łączyć równolegle – maksymalnie 16 sztuk. Producent nie dopuszcza łączenia tych urządzeń szeregowo.
Zakres temperatur podczas ładowania wynosi od 0°C do +55°C, a podczas rozładowania od -20°C do +55°C.
Przed połączeniem magazynu z inwerterem należy zweryfikować kompatybilność urządzeń, sposób komunikacji BMS oraz wymagania dotyczące konfiguracji konkretnego systemu.
