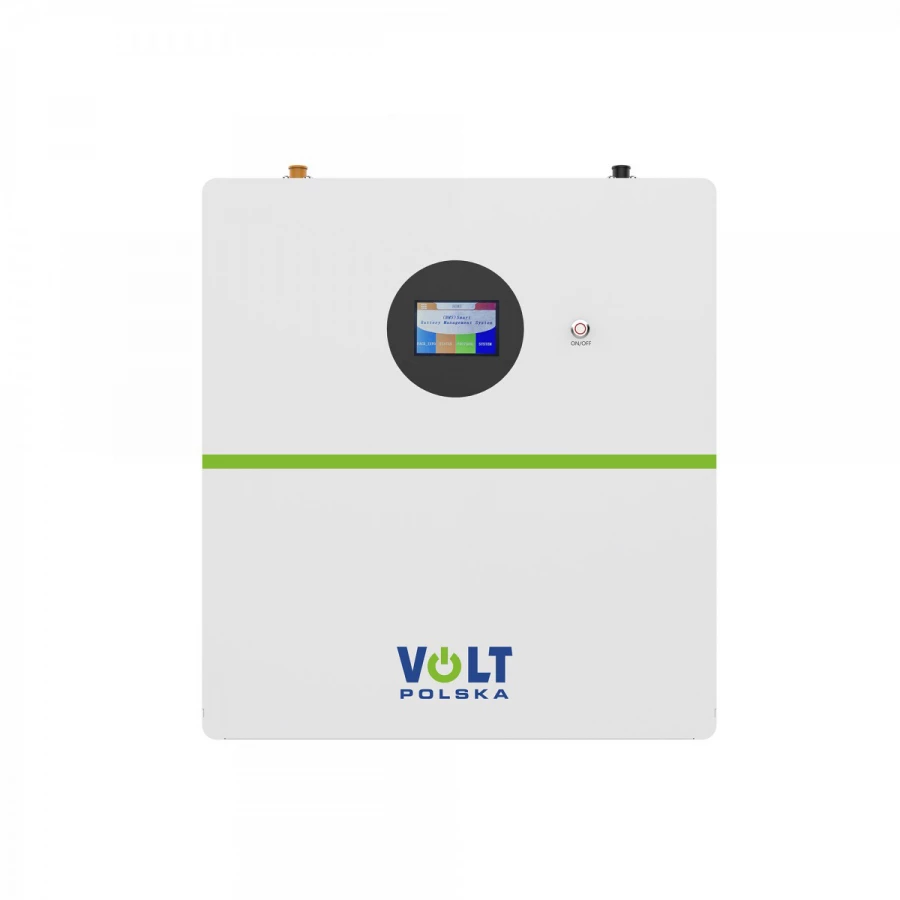

ULTRA-5 25,6V 200Ah 150A 5120Wh to magazyn energii oparty na technologii LiFePO4, przeznaczony do gromadzenia energii elektrycznej, w szczególności produkowanej przez instalacje fotowoltaiczne. Pojemność energetyczna 5120 Wh (5,12 kWh) pozwala przechowywać nadwyżki energii i wykorzystywać je w okresach zwiększonego zapotrzebowania lub ograniczonej produkcji z instalacji PV.
Zastosowane ogniwa litowo-żelazowo-fosforanowe LiFePO4 zapewniają wysoką trwałość cykliczną, bezpieczeństwo eksploatacji i sprawność przekraczającą 98%. Producent deklaruje 6000 cykli przy 80% głębokości rozładowania (DoD), temperaturze 25°C i obciążeniu 0,2C.
Magazyn wyposażony jest w zaawansowany system BMS (Battery Management System), który monitoruje m.in. napięcie, prąd, temperaturę i stan naładowania oraz zabezpiecza akumulator przed nieprawidłowymi warunkami pracy. Konstrukcja umożliwia równoległe połączenie do 16 magazynów, dzięki czemu system można rozbudowywać wraz ze wzrostem zapotrzebowania na energię.
Dane techniczne:
- Producent: VOLT Polska
- Model: ULTRA-5
- Indeks: 6AES240020
- EAN: 5904100451883
- Technologia ogniw: LiFePO4
- Napięcie znamionowe: 25,6 V
- Pojemność nominalna: 200 Ah
- Pojemność energetyczna: 5120 Wh / 5,12 kWh
- Żywotność: 6000 cykli przy 0,2C, 25°C i 80% DoD
- Efektywność: >98%
- Samorozładowanie: <3% miesięcznie
- Zalecane napięcie ładowania: 28,8 V
- Maksymalne napięcie ładowania: 29,2 V
- Zalecany prąd ładowania: 50 A
- Maksymalny prąd ciągły: 150 A
- System zarządzania BMS: tak
- Ochrona przed zwarciem: tak
- Komunikacja: CAN, opcjonalnie RS485
- Maksymalna liczba magazynów połączonych równolegle: 16 szt.
- Łączenie szeregowe: niedozwolone
- Temperatura ładowania: od 0°C do +55°C
- Temperatura rozładowania: od -20°C do +55°C
- Temperatura przechowywania: od -20°C do +45°C
- Wymiary: 510 × 475 × 160 mm
- Masa netto: 48,5 kg
- Typ zacisków: wtykowy, w nowych wersjach terminal M8
- Moment dokręcania zacisków: 8,5 Nm
- Materiał obudowy: SPCC
- Wymiary opakowania jednostkowego: 550 × 520 × 220 mm
- Masa opakowania jednostkowego: 49,5 kg
Pojemność 5,12 kWh
Magazyn ULTRA-5 oferuje 5120 Wh, czyli 5,12 kWh nominalnej pojemności energetycznej. Energia zgromadzona w akumulatorze może zostać wykorzystana w późniejszym czasie, np. wieczorem, w nocy lub w okresach zwiększonego zapotrzebowania na energię.
Takie rozwiązanie pozwala zwiększyć wykorzystanie energii produkowanej przez instalację fotowoltaiczną na potrzeby własne i ograniczyć konieczność pobierania energii z sieci w okresach, gdy produkcja PV jest niewystarczająca.
Technologia LiFePO4 – wysoka trwałość cykliczna
Magazyn wykorzystuje ogniwa LiFePO4 (litowo-żelazowo-fosforanowe), charakteryzujące się wysoką trwałością i dobrymi parametrami w zastosowaniach wymagających regularnego ładowania i rozładowywania.
Producent deklaruje 6000 cykli przy 80% DoD, przy parametrach testowych 0,2C i temperaturze 25°C.
Dodatkową zaletą jest:
efektywność przekraczająca 98%
samorozładowanie poniżej 3% miesięcznie
możliwość regularnej pracy cyklicznej
szeroki zakres temperatur podczas rozładowywania
Zaawansowany system BMS
Wbudowany Battery Management System (BMS) odpowiada za monitorowanie i ochronę ogniw magazynu energii.
System kontroluje m.in.:
- napięcie
- prąd
- temperaturę
- stan naładowania
- proces ładowania
- proces rozładowania
BMS zabezpiecza magazyn przed nadmiernym naładowaniem, zbyt głębokim rozładowaniem, przeciążeniem, zwarciem oraz nieprawidłową temperaturą pracy.
Parametry zabezpieczeń BMS
System zarządzania akumulatorem posiada wielostopniowe zabezpieczenia:
- Zabezpieczenie podczas ładowania pojedynczego ogniwa: 3,7 V
- Zabezpieczenie przed przepięciem całego akumulatora: 29,2 V
- Ochrona pojedynczego ogniwa przed niskim napięciem: 2,7 V
- Ochrona całego akumulatora przed niskim napięciem: 21,6 V
- Pierwszy próg ochrony prądu ładowania: 105 A / opóźnienie 20 s
- Drugi próg ochrony prądu ładowania: 110 A / opóźnienie 2–3 s
- Pierwszy próg ochrony prądu rozładowania: 110 A / opóźnienie 30 s
- Drugi próg ochrony prądu rozładowania: 150 A / opóźnienie 2–3 s
- Ochrona przed nadmiernym napięciem ładowania: 29,2 V / opóźnienie 1–2 s
- Ochrona przed nadmiernym rozładowaniem: 21,6 V / opóźnienie 1–2 s
- Ochrona przed zwarciem: tak
- Ochrona temperaturowa PCB: <95°C
- Powrót do normalnej pracy po zabezpieczeniu temperaturowym: <85°C
Komunikacja CAN i opcjonalnie RS485
ULTRA-5 wyposażony jest w interfejs komunikacyjny CAN, a producent przewiduje również opcjonalną komunikację RS485.
Komunikacja pomiędzy BMS a kompatybilnym inwerterem pozwala na wymianę informacji niezbędnych do prawidłowego zarządzania pracą systemu magazynowania energii.
Możliwość rozbudowy do 16 magazynów
Konstrukcja ULTRA-5 umożliwia równoległe połączenie maksymalnie 16 magazynów energii.
Daje to możliwość stopniowego zwiększania pojemności systemu wraz ze wzrostem zapotrzebowania na energię.
Przy zastosowaniu 16 magazynów o pojemności 5,12 kWh każdy łączna nominalna pojemność energetyczna systemu może wynosić:
16 × 5,12 kWh = 81,92 kWh
Łączenie magazynów szeregowo jest niedozwolone.
Współpraca z inwerterami SINUS PRO ULTRA
Producent wskazuje dla magazynu ULTRA-5 25,6 V 200 Ah dedykowaną współpracę z inwerterami:
- SINUS PRO ULTRA 4000VA
- SINUS PRO ULTRA 6000VA
Są to rozwiązania wykorzystujące instalację akumulatorową 24 V DC, odpowiadającą napięciu pracy tego magazynu.
Przy budowie systemu należy zachować zgodność napięcia, parametrów prądowych oraz komunikacji BMS z zastosowanym inwerterem.
Zastosowanie:
Magazyn energii ULTRA-5 może być stosowany m.in. w:
- instalacjach fotowoltaicznych
- systemach magazynowania energii
- instalacjach OFF-GRID
- domach jednorodzinnych
- budynkach mieszkalnych
- firmach i przedsiębiorstwach
- restauracjach
- hotelach
- sklepach i supermarketach
- zakładach produkcyjnych
- szkołach
- urzędach
- instytucjach publicznych
- systemach wymagających zwiększenia autokonsumpcji energii z PV
Kluczowe zalety:
- Pojemność energetyczna 5,12 kWh
- Pojemność nominalna 200 Ah
- Napięcie znamionowe 25,6 V
- Technologia LiFePO4
- Maksymalny prąd ciągły 150 A
- Zalecany prąd ładowania 50 A
- Do 6000 cykli przy 80% DoD
- Efektywność >98%
- Samorozładowanie <3% miesięcznie
- Zaawansowany system BMS
- Ochrona przed przeładowaniem
- Ochrona przed nadmiernym rozładowaniem
- Ochrona przed zwarciem
- Ochrona temperaturowa
- Komunikacja CAN
- Opcjonalna komunikacja RS485
- Możliwość połączenia równoległego do 16 magazynów
- Możliwość rozbudowy systemu do 81,92 kWh nominalnej pojemności
- Metalowa obudowa SPCC
- Przystosowanie do współpracy z kompatybilnymi systemami fotowoltaicznymi
Ważne informacje dotyczące użytkowania
Magazyn energii pracuje z napięciem znamionowym 25,6 V. Należy stosować urządzenia współpracujące z odpowiednim systemem napięciowym oraz zachować parametry wymagane przez producenta.
Zalecane napięcie ładowania wynosi 28,8 V, natomiast maksymalne dopuszczalne napięcie ładowania to 29,2 V.
Zalecany prąd ładowania wynosi 50 A, a maksymalny prąd ciągły magazynu wynosi 150 A.
Magazyny można łączyć równolegle – maksymalnie 16 sztuk. Producent jednoznacznie określa, że łączenie szeregowe jest niedozwolone.
Producent wskazuje SINUS PRO ULTRA 4000VA i 6000VA jako dedykowane inwertery do tego modelu. Przy współpracy z innym urządzeniem należy wcześniej zweryfikować zgodność napięcia roboczego, parametrów elektrycznych i protokołu komunikacji BMS.
