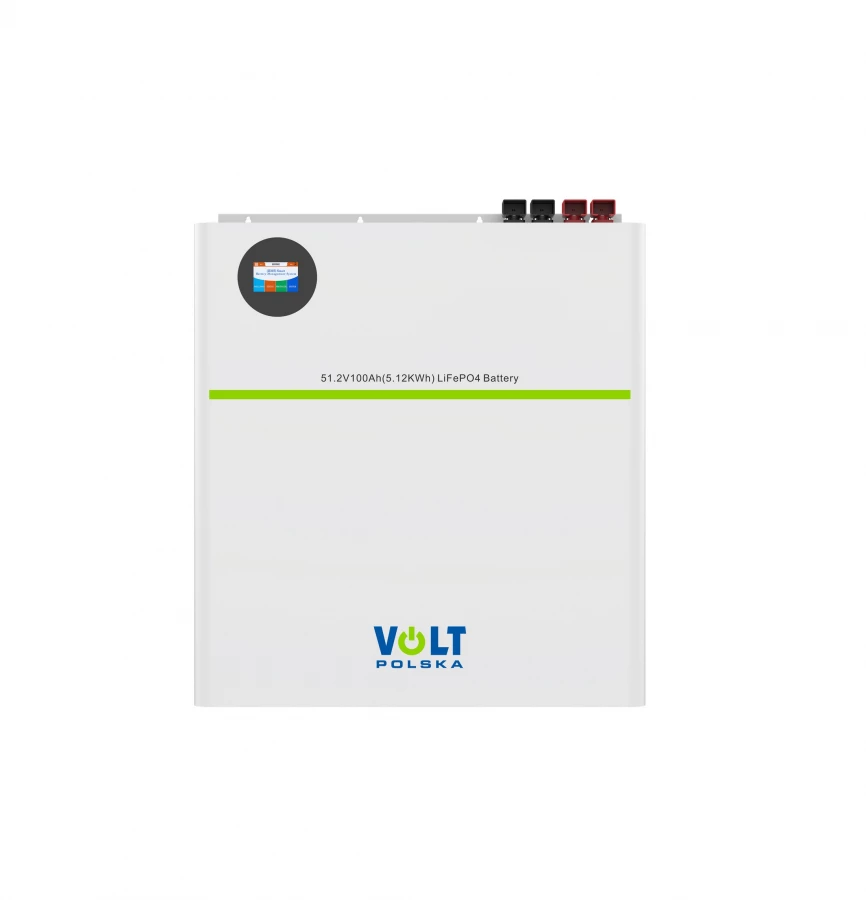

SLIM ULTRA-5 51,2V 100Ah 100A to magazyn energii LiFePO4 o pojemności 5,12 kWh, przeznaczony do przechowywania energii elektrycznej w instalacjach fotowoltaicznych. Zgromadzona energia może być wykorzystana w późniejszym czasie, np. wieczorem, w nocy lub w okresach zwiększonego zapotrzebowania na energię.
Magazyn wykorzystuje ogniwa litowo-żelazowo-fosforanowe LiFePO4 i został wyposażony w system zarządzania BMS, który monitoruje najważniejsze parametry pracy akumulatora oraz zapewnia ochronę m.in. przed nadmiernym ładowaniem, zbyt głębokim rozładowaniem, zwarciem i nieprawidłową temperaturą.
Konstrukcja SLIM o grubości zaledwie 66 mm pozwala ograniczyć przestrzeń potrzebną do instalacji magazynu. System można również rozbudowywać poprzez równoległe łączenie kolejnych modułów – maksymalnie do 16 sztuk.
Dane techniczne:
- Producent: VOLT Polska
- Model: SLIM ULTRA-5
- Indeks: 6AES51S010
- EAN: 5904100453160
- Technologia ogniw: LiFePO4
- Napięcie znamionowe: 51,2 V
- Pojemność nominalna: 100 Ah
- Pojemność energetyczna: 5120 Wh / 5,12 kWh
- Maksymalny prąd ciągły: 100 A
- Zalecane napięcie ładowania: 57,6 V
- Maksymalne napięcie ładowania: 58,4 V
- Żywotność: 6000 cykli przy 0,2C, 25°C i 80% DoD
- Sprawność: >98%
- Samorozładowanie: <3% miesięcznie
- System zarządzania BMS: tak
- Główny port komunikacyjny: CAN
- Komunikacja opcjonalna: RS485
- Maksymalna liczba modułów połączonych równolegle: 16
- Łączenie szeregowe: niedozwolone
- Ochrona przed zwarciem: tak
- Temperatura ładowania: od 0°C do +55°C
- Temperatura rozładowania: od -20°C do +60°C
- Temperatura przechowywania: od -5°C do +30°C
- Typ zacisków: M8
- Materiał obudowy: SPCC
- Wymiary: 750 × 800 × 66 mm
- Masa netto: 56,5 kg
- Wymiary opakowania: 900 × 830 × 150 mm
- Masa brutto: 60,5 kg
Pojemność 5,12 kWh
Magazyn energii oferuje 5120 Wh, czyli 5,12 kWh nominalnej pojemności energetycznej. Pozwala gromadzić energię wyprodukowaną przez instalację fotowoltaiczną i wykorzystywać ją w czasie, gdy bieżąca produkcja PV jest niewystarczająca.
Rozwiązanie pozwala zwiększyć wykorzystanie energii produkowanej na potrzeby własne oraz ograniczyć konieczność pobierania energii z sieci w okresach, gdy instalacja fotowoltaiczna nie produkuje wystarczającej ilości energii.
Technologia LiFePO4 – do 6000 cykli
SLIM ULTRA-5 wykorzystuje ogniwa LiFePO4, czyli litowo-żelazowo-fosforanowe, przeznaczone do wielokrotnego ładowania i rozładowywania.
Producent określa trwałość magazynu na:
- 6000 cykli
- przy głębokości rozładowania 80% DoD
- przy obciążeniu 0,2C
- w temperaturze 25°C
Wysoka trwałość cykliczna sprawia, że technologia LiFePO4 dobrze nadaje się do systemów magazynowania energii pracujących regularnie wraz z instalacją fotowoltaiczną.
Wbudowany system BMS
Magazyn wyposażony jest w system BMS – Battery Management System, który monitoruje parametry pracy akumulatora, w tym napięcie, prąd, temperaturę i stan naładowania.
BMS odpowiada również za zabezpieczenie magazynu przed pracą poza dopuszczalnymi parametrami.
Najważniejsze parametry zabezpieczeń BMS:
- zabezpieczenie ładowania pojedynczego ogniwa: 3,7 V
- zabezpieczenie przed przepięciem całego akumulatora: 58,4 V
- ochrona przed niskim napięciem pojedynczego ogniwa: 2,7 V
- zabezpieczenie przed niskim napięciem całego akumulatora: 43,2 V
- pierwsza ochrona prądu ładowania: 105 A / opóźnienie 1000 ms
- druga ochrona prądu ładowania: 110 A / opóźnienie 500 ms
- pierwsza ochrona prądu rozładowania: 110 A / opóźnienie 5 s ±2 s
- druga ochrona prądu rozładowania: 150 A / opóźnienie 100 ms
- zabezpieczenie przed nadmiernym napięciem ładowania: 58,4 V
- zabezpieczenie przed nadmiernym rozładowaniem: 43,2 V
- zabezpieczenie przeciwzwarciowe: tak
- zabezpieczenie temperaturowe PCB: <95°C
- powrót do normalnej pracy PCB: <85°C
Komunikacja CAN i RS485
SLIM ULTRA-5 został wyposażony w interfejs komunikacyjny umożliwiający wymianę informacji pomiędzy BMS magazynu energii a kompatybilnym inwerterem.
Głównym interfejsem komunikacyjnym jest:
- CAN
Opcjonalnie dostępna jest komunikacja:
- RS485
Komunikacja BMS z kompatybilnym inwerterem pozwala na prawidłowe zarządzanie parametrami ładowania i rozładowania magazynu energii.
Możliwość rozbudowy do 16 modułów
Modułowa konstrukcja umożliwia zwiększenie całkowitej pojemności systemu poprzez równoległe łączenie do 16 magazynów SLIM ULTRA-5.
Przy zastosowaniu jednakowych modułów daje to możliwość uzyskania systemu o nominalnej pojemności energetycznej:
- 1 moduł – 5,12 kWh
- 2 moduły – 10,24 kWh
- 4 moduły – 20,48 kWh
- 8 modułów – 40,96 kWh
- 16 modułów – 81,92 kWh
Dzięki temu instalację można rozbudowywać wraz ze wzrostem zapotrzebowania na magazynowaną energię.
Łączenie magazynów szeregowo jest niedozwolone.
Konstrukcja SLIM – tylko 66 mm grubości
Jedną z charakterystycznych cech magazynu jest płaska konstrukcja SLIM.
Wymiary urządzenia wynoszą: 750 × 800 × 66 mm
Przy grubości wynoszącej jedynie 66 mm magazyn zajmuje niewiele przestrzeni w stosunku do swojej pojemności energetycznej.
Obudowę wykonano z materiału SPCC, a masa urządzenia wynosi 56,5 kg.
Współpraca z inwerterami SINUS PRO ULTRA
Producent wskazuje dla magazynu SLIM ULTRA-5 współpracę z inwerterami solarnymi:
- SINUS PRO ULTRA 8000VA
- SINUS PRO ULTRA 10000VA
Są to modele pracujące z instalacją akumulatorową 48 V DC, odpowiadającą klasie napięciowej magazynu SLIM ULTRA-5 51,2 V.
Prawidłowa komunikacja pomiędzy BMS magazynu a kompatybilnym inwerterem pozwala stworzyć kompletny system magazynowania i wykorzystania energii elektrycznej.
Zastosowanie:
Magazyn energii SLIM ULTRA-5 może być wykorzystywany m.in. w:
- domowych instalacjach fotowoltaicznych
- systemach magazynowania energii
- instalacjach OFF-GRID
- budynkach jednorodzinnych
- obiektach firmowych
- restauracjach i hotelach
- supermarketach
- zakładach produkcyjnych
- obiektach użyteczności publicznej
instalacjach wymagających zwiększenia autokonsumpcji energii z PV
Magazyn umożliwia przechowywanie nadwyżek energii elektrycznej i wykorzystanie ich w okresach zwiększonego zapotrzebowania.
Kluczowe zalety:
- Pojemność energetyczna 5,12 kWh
- Napięcie znamionowe 51,2 V
- Pojemność 100 Ah
- Maksymalny prąd ciągły 100 A
- Technologia LiFePO4
- 6000 cykli przy 80% DoD
- Sprawność powyżej 98%
- Samorozładowanie poniżej 3% miesięcznie
- Wbudowany system BMS
- Komunikacja CAN
- Opcjonalna komunikacja RS485
- Zabezpieczenie przeciwzwarciowe
- Ochrona napięciowa i temperaturowa
- Możliwość równoległego połączenia do 16 modułów
- Możliwość rozbudowy systemu do 81,92 kWh
- Konstrukcja SLIM o grubości 66 mm
- Obudowa SPCC
- Zaciski M8
- Przeznaczenie do współpracy z instalacjami fotowoltaicznymi
- Dedykowana współpraca z kompatybilnymi inwerterami SINUS PRO ULTRA
Ważne informacje dotyczące użytkowania
Magazyn energii nie jest samodzielnym źródłem napięcia 230 V AC. Do zasilania standardowych odbiorników 230 V wymagany jest odpowiedni kompatybilny inwerter, który przekształca energię DC zgromadzoną w magazynie na napięcie AC.
Maksymalny prąd ciągły magazynu wynosi 100 A. Zalecane napięcie ładowania wynosi 57,6 V, a maksymalne napięcie ładowania 58,4 V.
Magazyny mogą być łączone równolegle – maksymalnie 16 sztuk. Producent wyraźnie określa, że łączenie szeregowe jest niedozwolone.
Producent wskazuje jako dedykowane do tego magazynu modele SINUS PRO ULTRA 8000VA i 10000VA. Przy współpracy z innymi urządzeniami należy zweryfikować zgodność parametrów elektrycznych oraz komunikacji BMS z konkretnym modelem inwertera.
Temperatura ładowania magazynu wynosi od 0°C do +55°C. Nie należy ładować urządzenia w temperaturze poniżej 0°C.
