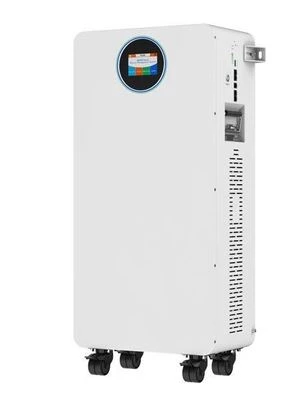

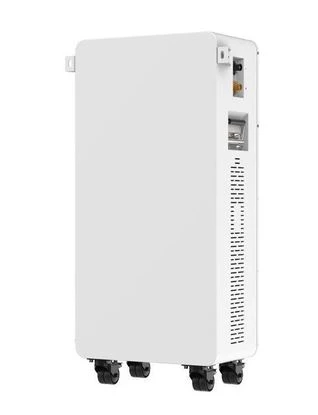

AZO Digital Magazyn energii LiFePO4 16kWh 314Ah 48V 150A LCD BMS PRO BS-16K-48 BOX AZO00D1385
Opis produktu
AZO Digital BS-16K-48 BOX to magazyn energii przeznaczony do współpracy z kompatybilnymi inwerterami w standardzie 48 V. Ogniwa LiFePO4 o pojemności 314 Ah zapewniają energię nominalną 16,08 kWh, umożliwiając gromadzenie energii do późniejszego wykorzystania w instalacji domowej lub firmowej.
Wbudowany BMS PRO nadzoruje napięcie, prąd i temperaturę ogniw oraz komunikuje się z inwerterem. Wyświetlacz LCD pozwala sprawdzać parametry pracy i wybierać protokół komunikacji. Możliwość równoległego łączenia modułów umożliwia zwiększenie pojemności systemu.
Cechy i zalety
- Ogniwa LiFePO4 - przystosowane do wielokrotnego ładowania i rozładowywania.
- BMS PRO — zabezpieczenia przed przeładowaniem, nadmiernym rozładowaniem, wysoką temperaturą i zbyt dużym prądem ładowania.
- Wyświetlacz LCD — dostęp do parametrów pracy i nastaw.
- Rozbudowa pojemności — możliwość równoległego połączenia do 16 modułów.
- Komunikacja z inwerterem — interfejsy RS485, RS232 i CAN.
- Stalowa obudowa — konstrukcja przeznaczona do montażu stojącego.
- Dane techniczne
- Producent: AZO Digital
- Model: BS-16K-48 BOX
- Kod katalogowy: AZO00D1385
- EAN: 5907090925204
- Technologia ogniw: LiFePO4
- Konfiguracja ogniw: 16S
- Standard napięciowy systemu [V]: 48
- Napięcie nominalne baterii [V]: 51,2
- Pojemność nominalna [Ah]: 314
- Energia nominalna [kWh]: 16,08
- Zakres napięcia pracy [V]: 44,8–57,6
- Zalecane napięcie ładowania [V]: 55,2
- Zalecany prąd ładowania [A]: poniżej 50
- Maksymalny prąd ładowania [A]: 150
- Maksymalny ciągły prąd rozładowania [A]: 150

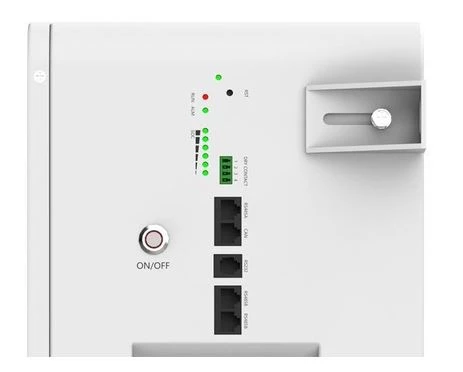

- Komunikacja: RS485, RS232, CAN, styk bezpotencjałowy
- System zarządzania baterią: BMS PRO
- Wyświetlacz: LCD
- Stopień ochrony: IP20
- Temperatura ładowania [°C]: 0 do +55
- Temperatura rozładowania [°C]: −20 do +55
- Wymiary z nogami [mm]: 890 × 415 × 240
- Masa z osprzętem [kg]: około 114
- Materiał obudowy: stal malowana
- Złącza: śrubowe M8
- Trwałość przy 80% DoD: 4000 cykli
- Trwałość przy 50% DoD: 6000 cykli
- Wartości trwałości dotyczą pracy przy 0,5C i temperaturze 25°C, do spadku pojemności o 20%. DoD oznacza głębokość rozładowania baterii.
- Zgodność, certyfikaty i normy
- Deklaracja zgodności producenta wskazuje:
- Dyrektywę LVD 2014/35/UE.
- Dyrektywę EMC 2014/30/UE.
- Dyrektywę RoHS 2011/65/UE.
- EN 61000-6-1:2019.
- EN 61000-6-3:2021.
- IEC 62619:2017.
- UN38.3.
Zastosowanie i kompatybilność
Magazyn przeznaczony do instalacji gromadzenia energii współpracujących z inwerterami niskonapięciowymi. Może być stosowany w systemach fotowoltaicznych i układach zasilania rezerwowego, jeśli odpowiednie funkcje obsługuje dobrany inwerter.
Przed zakupem należy sprawdzić zgodność konkretnego falownika z zakresem napięć baterii, dopuszczalnymi prądami oraz protokołem komunikacji BMS.
Montaż i uruchomienie
Urządzenie przeznaczone do montażu stojącego w suchym miejscu, odpowiednim dla stopnia ochrony IP20. Podłączenie, dobór przewodów i zabezpieczeń oraz konfigurację komunikacji należy powierzyć wykwalifikowanemu instalatorowi.
Zawartość zestawu
- Magazyn energii BS-16K-48 BOX LCD BMS PRO.
- Przewody DC o długości 1,5 m ze złączami.
- Kable komunikacyjne RS485 z wtykami RJ45.
- Uchwyty montażowe z kołkami.
Uwagi i bezpieczeństwo
Nie łączyć modułów szeregowo. Chronić urządzenie przed wodą i przestrzegać dopuszczalnych temperatur ładowania oraz rozładowania.
Energia dostępna dla odbiorników zależy od ustawionej głębokości rozładowania, warunków pracy i strat w instalacji. Oznaczenie 48 V określa standard systemu — napięcie nominalne baterii wynosi 51,2 V.
