Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w danej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (A, B, C). Suma impulsów z trzech faz sygnalizowana miganiem LED (800 imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfra po przecinku oznacza części dziesiętne (0.1 KWh =100 Wh).
Uwaga!
Licznik zużycia energii elektrycznej LE-03d posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

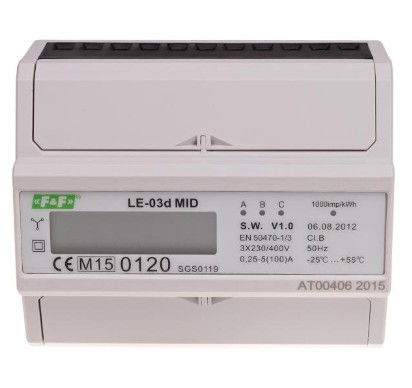

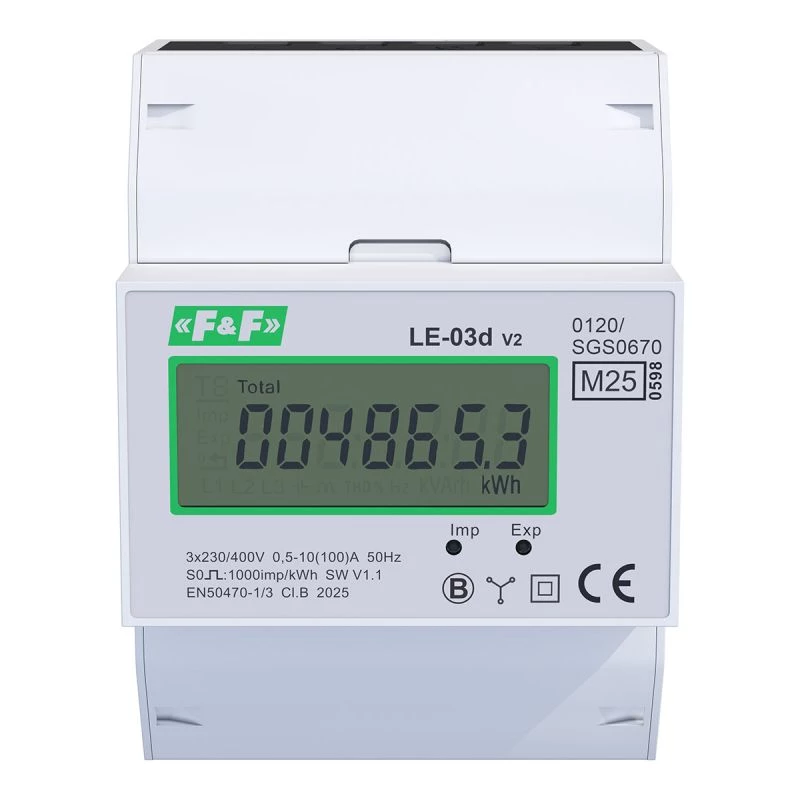

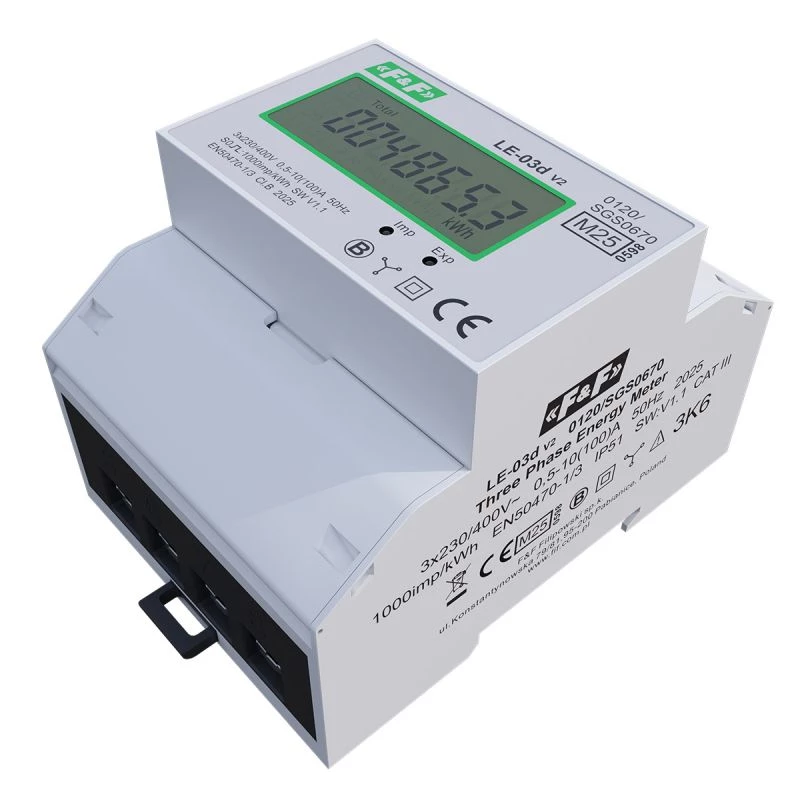

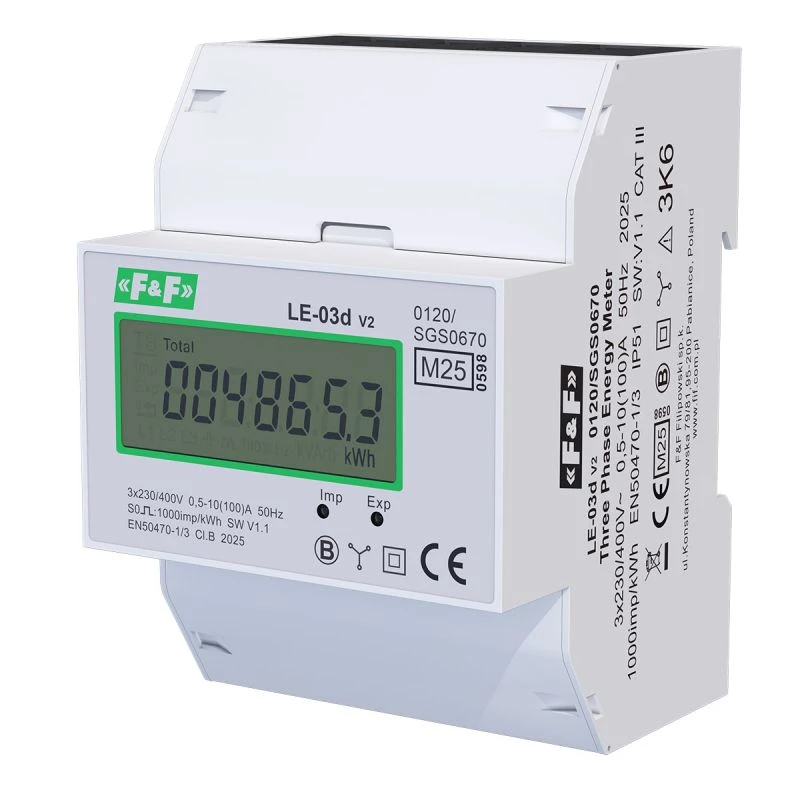

Indeks LE-03D
Typ
trójfazowy
Minimalny prąd mierzony
0,04 A
Prąd bazowy
0,25÷10 A
Napięcie odniesienia
3×400 V+N
Prąd maksymalny
100 A
Pobór własny licznika
10 VA; 2 W
Zakres wskazań liczydła
0÷99999,9 kWh
Stała licznika
(1 Wh/imp) 1000 imp/kWh
Zgodność
Dyrektywa MID 2014/32/EU
Protokół komunikacyjny
brak
Sygnalizacja sczytywania
LED czerwona
Wyjście impulsowe SO+ SO-
otwarty kolektor
Napięcie podłączenia SO+ SO-
12÷27 V DC
Prąd podłączenia SO+ SO-
maks. 27 mA
Czas impulsu SO+ SO-
34÷80 ms
Klasa dokładności
B
Sygnalizacja poboru prądu
3×LED czerwona
Długość przewodu SO+ SO-
maks. 20 m
Przyłącze
zaciski śrubowe 25 mm²
Temperatura pracy
-20÷55°C
Wymiary
7 modułów (122 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
