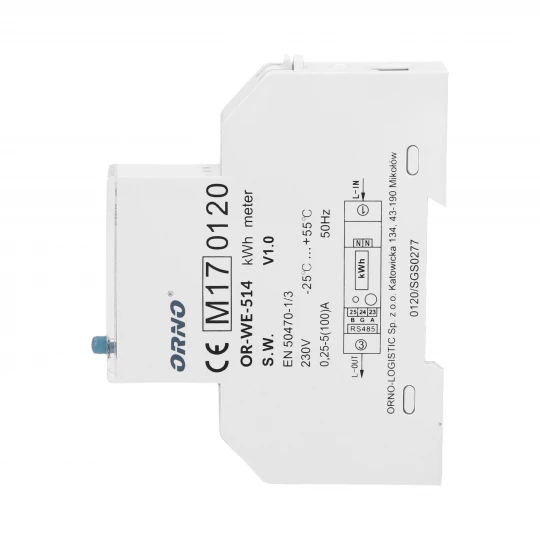

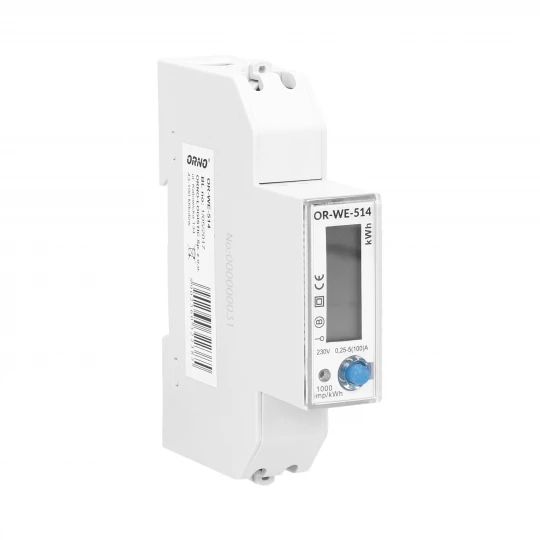

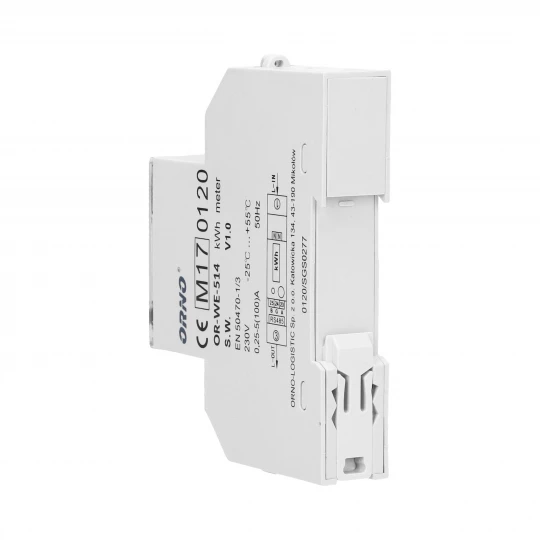

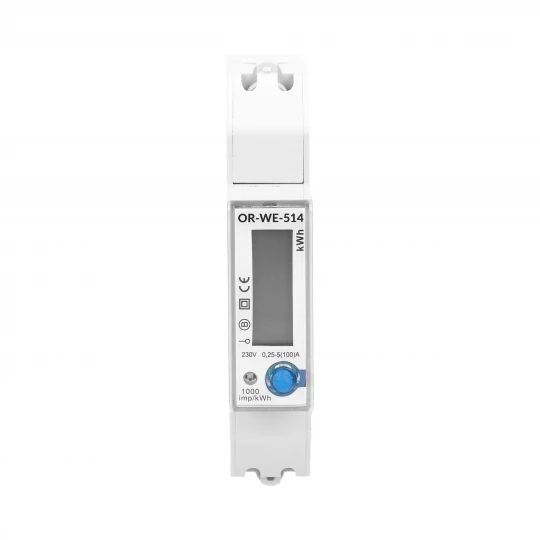

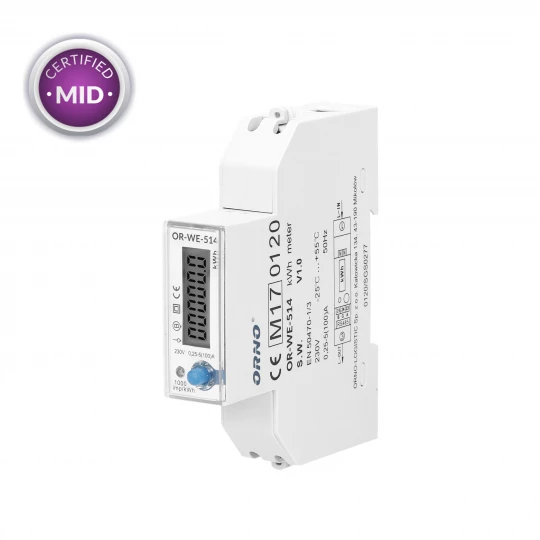

Licznik energii elektrycznej 1-fazowy RS485 MID 100A OR-WE-514
Cena producenta: 227,55 zł
Rabat: 91,02 zł
111,00 zł
netto
/ szt.
136,53 zł
brutto
/ szt.
Dostępność: Brak towaru
Brak możliwości zwrotu
Cena wyłącznie on-line
Opis produktu
Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu rejestrów grupy wskaźników, poprzez przewodową sieć standardu RS485. Protokół: typ Modbus-RTU. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+1). Bateria litowa do zegara rzeczywistego, którego dokładność wynosi 0,5 sek/dzień. Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 100A, min. prąd: 0,25A, częstotliwość impulsów: 1000 imp/kWh, klasa dokładności B, obudowa o zerokości jednego modułu, montaż na szynie DIN TH-35 mm. Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU.
Dane techniczne
| Szerokość wyrażona liczbą modułów | 1 |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Napięcie znamionowe [V] | 230 |
| Klasa dokładności | 1 |
| Skalibrowany | ✘ |
| Sposób montażu | Do wbudowania |
| Liczba impulsów na jednostkę energii [Imp/kV Ah] | 1000 |
| Impuls I (zbocze opadające, tristate) | ✘ |
| Impuls M (zbocze narastajace) | ✘ |
| Impuls P (zbocze opadające) | ✘ |
| Odpowiedni do rejestracji wartości inkrementalnych | ✘ |
| Sposób połączenia licznika | Połączenie bezpośrednie |
| Rodzaj mierzonej energii | Pomiar energii czynnej |
| Prąd znamionowy przy współpracy z przekladnikiem prądowym | Brak |
| Liczba taryf licznika | Jednotaryfowy |
| Z elektronicznym generatorem impulsów | ✔ |
| Z wyjściem impulsowym | ✘ |
| Znamionowa częstotliwość pracy [Hz] od | 50 |
| Blokada cofania licznika | ✔ |
| Legalizowany | ✘ |
| Pomiar profilu obciążenia | ✘ |
| EDL40/EEC40 | ✘ |
| Z blokadą kodem | ✘ |
| Odpowiednie do | Pobór |
| Znamionowa częstotliwość pracy [Hz] do | 50 |
| Wersja modułowa | ✔ |
| Maksymalny prąd (Imax) [A] | 100 |
| Typ licznika | Elektroniczny |
| Prąd odniesienia (In) [A] | 5 |
| Liczba taryf | 1 |
| Liczba faz | Jednofazowe |
| Dopuszczenie | MID (Measuring Instruments Directive) |
| Rodzaj wskaźnika | Cyfrowy |
| Rodzaj interfejsu | RS-485 |
