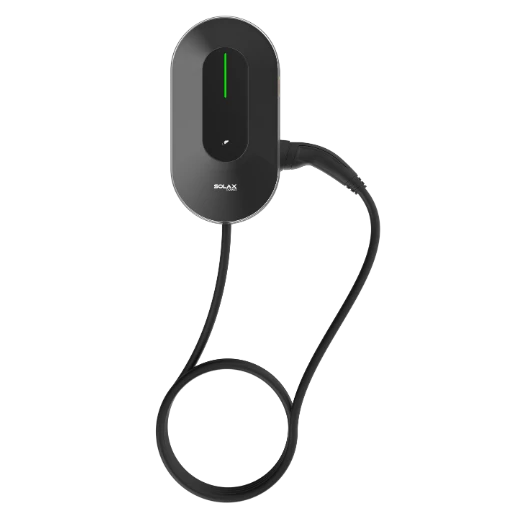

SolaX X3-HAC-22P-L to trójfazowa ładowarka AC do pojazdów elektrycznych serii Smart EV Charger G2 o mocy nominalnej 22kW i napięciu zasilania 3×400V. Urządzenie wyposażone w stały kabel ładowania Type 2 o długości 6,5m z ekranem LCD i czytnikiem kart RFID umożliwia ładowanie wszystkich pojazdów z gniazdem Type 2 przy maksymalnym prądzie 32A na fazę. Wbudowana obsługa protokołu OCPP 1.6j pozwala na integrację z zewnętrznymi platformami zarządzania ładowaniem stosowanymi w instalacjach publicznych i flotach pojazdów elektrycznych.
Ładowarka przeznaczona jest do instalacji stałych zasilanych z trójfazowej sieci 400V w domach jednorodzinnych małych firmach i parkingach prywatnych. Komunikacja z transformatorem prądowym CT dostarczonym w zestawie zapewnia dynamiczne bilansowanie obciążenia chroniące instalację elektryczną przed przekroczeniem zamówionej mocy przyłącza. Integracja z inwerterami SolaX X3-Hybrid oraz falownikami innych producentów przez protokół Modbus RS485 i WiFi umożliwia priorytetowe wykorzystanie nadwyżki energii fotowoltaicznej do ładowania pojazdu.
NAJWAŻNIEJSZE CECHY
- Moc nominalna 22kW trójfazowe ładowanie 3×400V prąd ładowania 6-32A na fazę regulowany
- Kabel ładowania Type 2 IEC 62196-2 długość 6,5m podłączony na stałe typ Plug
- Wyświetlacz LCD ze statusem ładowania i parametrami energii wbudowany w urządzenie
- Autoryzacja RFID z dwiema kartami w zestawie zarządzanie dostępem wielu użytkowników
- Protokół OCPP 1.6j integracja z platformami zarządzania ładowaniem publicznym i flotowym
- Czujnik prądu CT 1m kabel w zestawie dynamiczne bilansowanie obciążenia w czasie rzeczywistym
- Komunikacja WiFi i RS485 monitoring i sterowanie zdalnie przez aplikację SolaX Cloud
- Automatyczne przełączanie 1-fazowe / 3-fazowe optymalne dopasowanie do nadwyżki PV
- Trzy tryby ładowania Green ECO Fast priorytet energii słonecznej lub pełna moc z sieci
- Ochrona RCD 30mA AC i 6mA DC wbudowana zabezpieczenie przed porażeniem prądem
- Stopień ochrony IP65 montaż wewnętrzny i zewnętrzny instalacja ścienna
- Sieci TN-S TT wysokiego napięcia TT niskiego napięcia IT kompatybilność z sieciami polskimi
ZASTOSOWANIE
- Ładowarka SolaX X3-HAC-22P-L przeznaczona jest do instalacji stałych w domach jednorodzinnych z trójfazowym przyłączem 400V zwłaszcza w obiektach wyposażonych w instalację fotowoltaiczną o mocy od 7kWp wzwyż. Maksymalna moc 22kW przy prądzie 32A na fazę skraca czas pełnego ładowania pojazdu z akumulatorem 60-80kWh do 3-4 godzin w porównaniu z ładowarkami jednofazowymi 7,4kW wymagającymi 8-11 godzin. Funkcja dynamicznego bilansowania obciążenia przez CT pozwala na jednoczesne działanie innych odbiorników energii w obiekcie bez ryzyka wyłączenia bezpiecznika przy ograniczonym przyłączu 25-40A. Urządzenie sprawdzi się również w małych firmach i budynkach wielorodzinnych gdzie wymagana jest autoryzacja dostępu i raportowanie sesji ładowania przez OCPP.
- Kompatybilna ze wszystkimi pojazdami elektrycznymi wyposażonymi w złącze Type 2 IEC 62196-2 w tym z modelami BMW i5 iX Volkswagen ID.4 ID.7 Hyundai Ioniq 5 i 6 Renault Megane E-Tech oraz Audi Q4 e-tron. Bezpośrednia integracja z inwerterami SolaX X3-Hybrid G3 i G4 przez RS485 umożliwia automatyczne dostosowanie mocy ładowania do aktualnej produkcji paneli PV i poziomu naładowania magazynu energii.
FUNKCJE I TECHNOLOGIA
- Dynamiczne bilansowanie obciążenia realizowane przez transformator prądowy CT monitoruje całkowity pobór mocy obiektu i automatycznie dostosowuje prąd ładowania pojazdu w zakresie 6-32A na fazę tak aby łączny pobór nie przekraczał zamówionej mocy przyłącza. Algorytm automatycznie przełącza urządzenie między trybem jednofazowym a trójfazowym zależnie od dostępnej nadwyżki energii fotowoltaicznej co zwiększa stopień autokonsumpcji instalacji PV przy zmiennym nasłonecznieniu bez ryzyka eksportu do sieci.
- Trzy tryby ładowania pozwalają dopasować strategię do potrzeb użytkownika: tryb Green ładuje pojazd wyłącznie z nadwyżki produkcji PV i nie pobiera energii z sieci tryb ECO łączy energię słoneczną z siecią utrzymując minimalny prąd 6A na fazę a tryb Fast ładuje z pełną mocą 22kW niezależnie od produkcji fotowoltaicznej. Protokół OCPP 1.6j umożliwia włączenie ładowarki do zewnętrznych platform zarządzania ładowaniem z rejestrowaniem historii sesji wieloużytkownikową kontrolą dostępu przez RFID i planowaniem harmonogramów ładowania.
PARAMETRY TECHNICZNE
- Producent: SolaX Power Network Technology (Zhejiang) Co., Ltd.
- Seria: Smart EV Charger G2
- Model: X3-HAC-22P-L
- Numer katalogowy MPN: 1050010352-L [do weryfikacji]
- SKU dystrybutor: F130721
- EAN: 2010000038468
- Typ: trójfazowa ładowarka AC do pojazdów elektrycznych
- Typ złącza strony pojazdu: Type 2 IEC 62196-2
- Typ podłączenia kabla: Plug stały kabel 6,5m
- Napięcie zasilania: 3×400V AC (L-L) / 230V (L-N) / 50Hz
- Moc nominalna: 22kW
- Moc minimalna: 1,4kW (jednofazowo 1×6A)
- Prąd ładowania: 6-32A na fazę regulowany
- Liczba faz ładowania: 1 lub 3 automatyczne przełączanie
- Tryby ładowania: Green (tylko PV) / ECO (PV + sieć) / Fast (pełna moc)
- Wyświetlacz: LCD
- Autoryzacja dostępu: RFID karta zbliżeniowa 2 karty w zestawie
- Protokół zarządzania ładowaniem: OCPP 1.6j
- Komunikacja: WiFi wbudowane RS485 ×2
- Komunikacja opcjonalna: Ethernet 4G (modele z sufiksem 4G)
- Monitoring zdalny: aplikacja SolaX Cloud iOS i Android
- Bilansowanie obciążenia: dynamiczne przez CT transformator prądowy kabel 1m w zestawie
- Ochrona RCD: 30mA AC + 6mA DC wbudowana
- Kompatybilność sieci: TN-S / TT-HV / TT-LV / IT
- Stopień ochrony: IP65
- Odporność mechaniczna: IK10 [do weryfikacji]
- Temperatura pracy: -25°C do +55°C [do weryfikacji]
- Temperatura przechowywania: -40°C do +60°C
- Wilgotność pracy: 5-95% RH bez kondensacji
- Chłodzenie: pasywne bez wentylatora
- Wymiary (S×G×W): 390×139×206mm
- Maksymalna wysokość instalacji: 2000m n.p.m.
- Kolor obudowy: biały
