Kable uniwersalne (zewnętrzno-wewnętrzne) z niemetaliczną ochroną przed gryzoniami i płaszczem LSOH. Konstrukcja oparta o centralną tubę wypełnioną żelem. Kable uniwersalne mogą być układane w kanalizacjach, peszlach, rurach kablowych lub bezpośrednio w ziemi, w miejscach gdzie nie są narażone na bezpośrednie uszkodzenia mechaniczne. Włókna optyczne pozostają zabezpieczone przed wilgocią żelem hydrofobowym oraz wzmocnione antygryzoniowo włóknami aramidowymi.
Kable wielomodowe (MM - Multi Mode) 50/125 μm znajdują zastosowanie w transmisjach na krótszych odcinkach: lokalne sieci telekomunikacyjne, komputerowe, szkieletowe, CATV, FTTx. Kolor powłoki: niebieski.

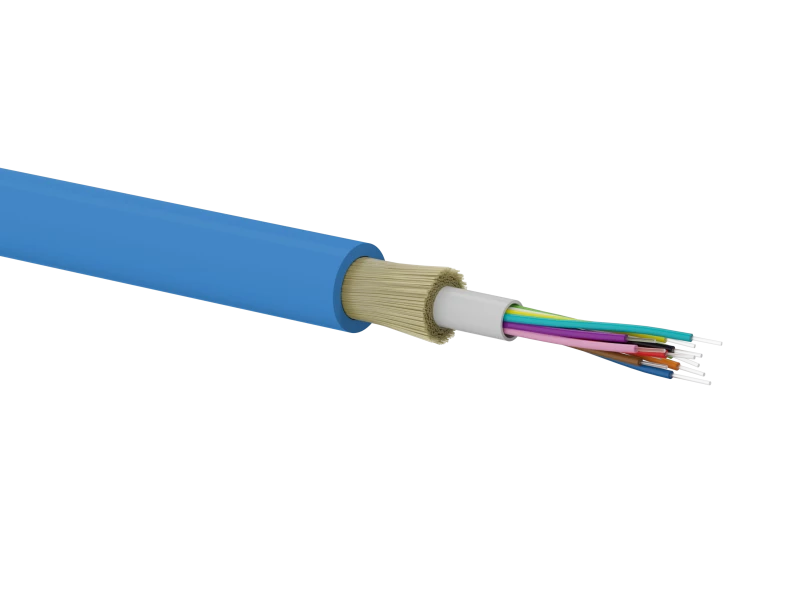

PRZEKRÓJ KABLA
![]()
| DANE TECHNICZNE |
|---|
| Średnica zewnętrzna | 6,5 mm* (tolerancja średnicy zewnętrznej kabla +/- 5%) |
| Waga | 4 ÷ 24 włókna: 45 kg |
| Maks. siła ciągnienia (statyczna) | 1000 N |
| Rodzaj włókna wg ITU-T | G.651.1 |
| Rodzaj włókna wg IEC 60793-2 | OM3 - G.651.A1a.2 |
| Maks. siła ciągnienia (dynamiczna) | 2000 N |
| Min. promień zgięcia podczas instalacji | R = 60 mm |
| Odporność na wodę | Odporny na wzdłużną penetrację wody |
| Euroklasa | Eca |
| BUDOWA |
|---|
| Elementy wytrzymałościowe | otulina z włókien aramidowych |
| Powłoka zewnętrzna | LSOH - bezhalogenowa, odporna na UV, grubość 1mm, kolor niebieski, nadruk informacyjny czarny, licznik długości co 1m |
| Opis włókien na kablu | 12G lub 12C |
| TEMPERATURA |
|---|
| Składowania | od -40°C do +70°C |
| Instalacji | od -30°C do +60°C |
| Pracy | od -40°C do +70°C |
| CHARAKTERYSTYKA |
|---|
| OptiGrade IEC 11801/EN 50173 | OM3 |
| IEC 60793-2 | G.651.1 |
| WSPÓŁCZYNNIK ATTENUACJI |
|---|
| dB/km at 850 nm | max 2.5 |
| dB/km at 1300 nm | max 0.7 |
| Przepustowość |
|---|
| MHz x km at 850 nm | min 1,500 |
| MHz x km at 1300 nm | min 500 |
| Przepustowość lasera |
|---|
| MHz x km at 850 nm | min 2,000 |
| Długość segmentu dla Gigabit Ethernet |
|---|
| at 850 nm (1000 BASE SX) | 900 m |
| at 1300 nm (1000 BASE LX) | 550 m |
| Długość segmentu dla 10 Gigabit Ethernet |
|---|
| at 850 nm (10G BASE-SR/SW) | 300 m |
| at 1300 nm (10G BASE-LX4) | 300 m |
| Współczynnik załamania światła (nominalny) |
|---|
| at 850 nm | 1,483 |
| at 1300 nm | 1,478 |
