Kabel ekranowany ALANTEC do zastosowań zewnętrznych. Ośrodek wypełnionym żelem hydrofobowym, dedykowany do wykonywania instalacji zewnętrznych w sieciach teletechnicznych, CCTV narażonych na oddziaływanie zakłóceń elektromagnetycznych itp.
Żelowa zapoora przeciwwilgociowa daje możliwość stosowania w studniach kablowych a także bezpośrednio w gruncie, w miejscach nienarażonych na uszkodzenia mechaniczne.
| BUDOWA I PARAMETRY ELEKTRYCZNE |
|---|
| Kategoria | 6 |
| Klasa | E (norma 250MHz) o rozszerzonej charakterystyce do 475 MHz / 1 Gb/s |
| Przekrój AWG | 4x2x23AWG |
| Żyły | miedziane jednodrutowe o średnicy 0,57mm (23AWG) |
| Izolacja | polietylenowa |
| Klasyfikacja ogniowa CPR (Euroklasa) | Fca |
| Ośrodek | 4 pary skręcone na wkładce rdzeniowej w kształcie krzyża owinięte folią poliestrową |
| Ekran | folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm |
| Powłoka | polietylen PE odporny na promieniowanie UV |
| PoE | 802.3 at |
| Kolor | czarny |
| WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC |
|---|
| Pętla oporu prądu stałego | ≤ 93,8 Ω /km |
| Opór zmienny | ≤ 2% |
| Opór izolacyjny (500V) | ≥ 5000 MΩ *km |
| Opór bierny pojemnościowy przy 800 Hz | nom. 48 nF/km |
| Zmienny bierny opór pojemnościowy | ≤ 1500 pF/km |
| Charakterystyczny opór pozorny (1-1000MHz) | (100 ± 15) Ω |
| Nominalna prędkość rozprzestrzeniania się (NVP) | 69% |
| Opóźnione rozprzestrzenianie się | Nominalnie ≤ 535 ns/100m |
| Kąt opóźnienia | Nominalnie ≤ 20 ns/100m |
| Tester instalacji prądu stałego, 1 min. (rdzeń) | 1000 V |
| WŁAŚCIWOŚCI MECHANICZNE |
|---|
| Promień zgięcia | 4 x ø zew |
| Max. siła ciągnienia | 80 N |
| Zakres temp. podczas użycia | -40°C do + 60°C |
| Zakres temp. podczas instalacji | -15°C do + 50°C |
| Średnica zew. | 7,3 mm (+/- 0,4 mm) |
| Masa kg/km | 49 |

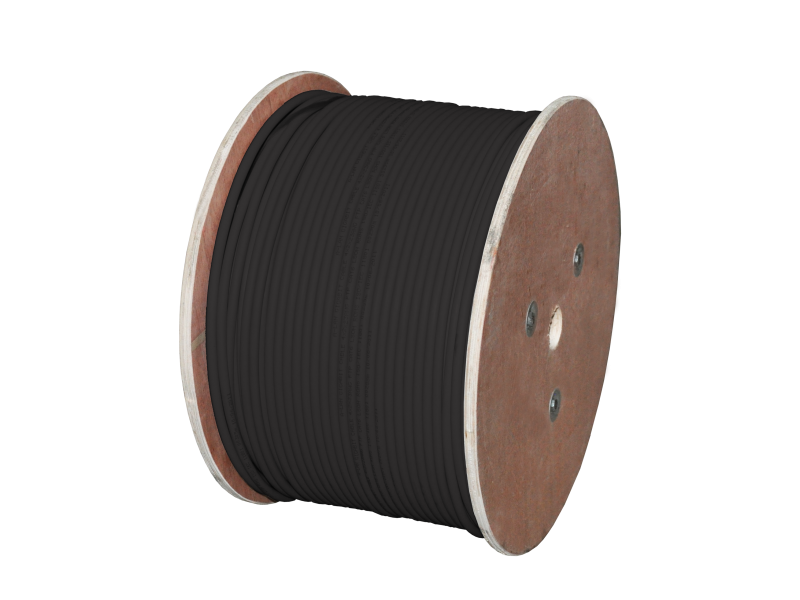

| Pakowanie | szpula (500m) |
