Kabel energetyczny średniego napięcia XRUHAKXS1 1×70 RMC/25 12/20 kV aluminiowy XLPE
Opis produktu
Kabel energetyczny XRUHAKXS1 1×70 RMC/25 12/20 kV jest przeznaczony do przesyłu i rozdziału energii elektrycznej w sieciach średniego napięcia. Może być stosowany w sieciach energetycznych, zakładach przemysłowych, stacjach transformatorowych, farmach fotowoltaicznych i wiatrowych oraz przy zasilaniu infrastruktury technicznej.
Kabel ma aluminiową żyłę roboczą o przekroju 70 mm², wykonaną w klasie 2 jako wielodrutowa żyła okrągła zagęszczona RMC. Izolację z polietylenu usieciowanego XLPE otaczają wewnętrzna i zewnętrzna warstwa półprzewodząca, zapewniające równomierny rozkład pola elektrycznego.
Metaliczny ekran z drutów miedzianych ma przekrój 25 mm². Konstrukcja kabla obejmuje zabezpieczenie przed wzdłużnym i promieniowym wnikaniem wilgoci. Zewnętrzna powłoka z polietylenu PE zapewnia odporność na wilgoć, uszkodzenia mechaniczne i czynniki występujące podczas eksploatacji w gruncie.
Kabel może być układany bezpośrednio w ziemi, w betonie, kanałach i tunelach kablowych, rurach osłonowych oraz na wolnym powietrzu. Jest dostarczany na bębnie i sprzedawany na metry.

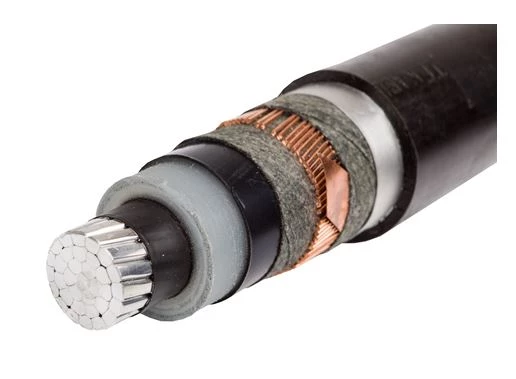

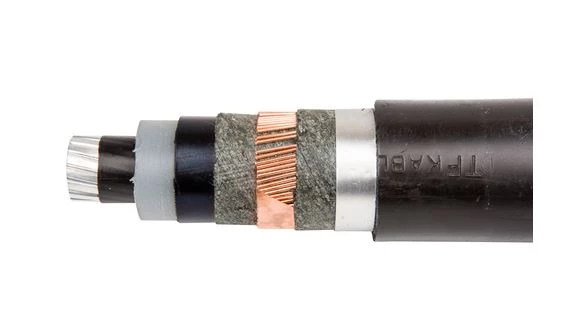

Budowa kabla
- Aluminiowa żyła robocza klasy 2, okrągła i zagęszczona RMC.
- Wewnętrzna warstwa półprzewodząca.
- Izolacja z polietylenu usieciowanego XLPE.
- Zewnętrzna warstwa półprzewodząca.
- Wzdłużne uszczelnienie przeciwwilgociowe.
- Ekran z drutów miedzianych i taśmy miedzianej.
- Warstwa zapewniająca ochronę przed promieniowym wnikaniem wilgoci.
- Zewnętrzna powłoka polietylenowa PE.
- Parametry techniczne
- typ kabla: XRUHAKXS1,
- liczba żył: 1,
- przekrój żyły roboczej: 70 mm²,
- przekrój ekranu miedzianego: 25 mm²,
- materiał żyły roboczej: aluminium,
- budowa żyły: wielodrutowa, zagęszczona RMC,
- klasa żyły: klasa 2,
- materiał izolacji: XLPE,
- materiał powłoki zewnętrznej: polietylen PE,
- napięcie znamionowe U₀/U: 12/20 kV,
- maksymalne napięcie Um: 24 kV,
- ekran metaliczny: druty miedziane z taśmą miedzianą,
- uszczelnienie wzdłużne: tak,
- uszczelnienie promieniowe: tak,
- kolor powłoki zewnętrznej: czarny,
- orientacyjna średnica zewnętrzna: około 32 mm,
- maksymalna temperatura żyły podczas pracy: 90°C,
- maksymalna temperatura podczas zwarcia: 250°C,
- zakres temperatury kabla ułożonego na stałe: około −40 do +90°C,
- sposób dostawy: kabel bębnowy.
Zastosowanie
- sieci elektroenergetyczne średniego napięcia,
- połączenia stacji transformatorowych,
- zakłady przemysłowe i produkcyjne,
- farmy fotowoltaiczne oraz wiatrowe,
- układanie bezpośrednio w gruncie,
- kanały, tunele i przepusty kablowe,
- instalacje prowadzone w betonie i na powietrzu.
Najważniejsze zalety
- napięcie znamionowe 12/20 kV,
- zagęszczona żyła aluminiowa RMC,
- izolacja XLPE o wysokiej wytrzymałości elektrycznej,
- ekran miedziany o przekroju 25 mm²,
- ochrona przed wzdłużnym i promieniowym przenikaniem wilgoci,
- możliwość układania bezpośrednio w ziemi,
- szerokie zastosowanie w sieciach energetycznych SN.
