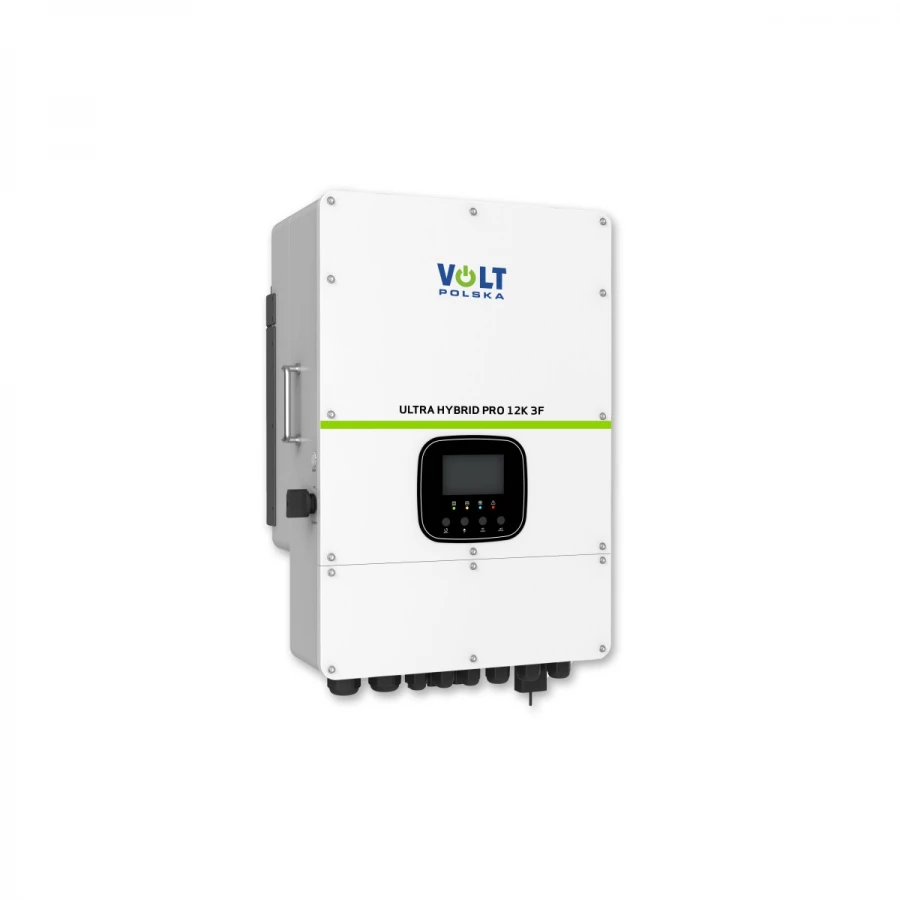

ULTRA HYBRID PRO 12K 3F 48V 12kW to zaawansowany, trójfazowy inwerter hybrydowy łączący funkcje falownika sieciowego on-grid oraz wyspowego off-grid. Urządzenie umożliwia współpracę z instalacją fotowoltaiczną, siecią energetyczną oraz magazynem energii 48 V, tworząc kompleksowy system zarządzania produkcją, magazynowaniem i wykorzystaniem energii.
Inwerter zapewnia 12 000 W mocy ciągłej, posiada dwa niezależne układy MPPT o zakresie pracy 200–650 V oraz obsługuje instalację fotowoltaiczną o mocy do 24 000 W. Trójfazowe wyjście 230/400 V pozwala zasilać instalację budynku również w trybie wyspowym – bez dostępu do sieci energetycznej.
ULTRA HYBRID PRO 12K 3F współpracuje z akumulatorami 48 V, w tym magazynami energii LiFePO4 z komunikacją BMS. Interfejsy CAN i RS485 umożliwiają komunikację pomiędzy falownikiem i kompatybilnym magazynem energii, a dołączony moduł Wi-Fi pozwala na zdalny monitoring parametrów systemu.
Dane techniczne:
- Producent: VOLT Polska
- Model: ULTRA HYBRID PRO 12K 3F
- Indeks: 3SSHZ9123F
- EAN: 5904100452279
- Typ: trójfazowy inwerter hybrydowy on-grid / off-grid
- Moc ciągła AC: 12 000 W
- Liczba faz: 3
- Napięcie wyjściowe: 230/400 V (3L/N/PE)
- Częstotliwość: 50/60 Hz
- Maksymalny prąd wyjściowy: 19,1 A / 20 A
- Przebieg napięcia: czysta sinusoida
- Maksymalna moc paneli PV: 24 000 W
- Maksymalne napięcie PV Voc: 800 V
- Nominalne napięcie PV: 550 V
- Napięcie startowe PV: 200 V
- Zakres napięcia MPPT: 200–650 V
- Liczba układów MPPT: 2
- Liczba wejść/stringów MPPT: 2+1
- Maksymalny prąd wejściowy PV: 36 A / 20 A
- Maksymalny prąd zwarciowy Isc: 54 A / 30 A
- Napięcie akumulatora: 48 V
- Zakres napięcia akumulatora: 40–60 V
- Obsługiwane akumulatory: kwasowo-ołowiowe / litowe
- Maksymalny prąd ładowania akumulatora: 240 A
- Maksymalny prąd rozładowania akumulatora: 240 A
- Maksymalna sprawność: 97,6%
- Sprawność europejska: 97%
- Sprawność MPPT: >99%
- Komunikacja: RS485 / CAN
- Obsługa BMS: tak
- Wi-Fi: tak
- Wyświetlacz: dotykowy LCD
- Stopień ochrony: IP66
- Chłodzenie: inteligentne chłodzenie powietrzem
- Poziom hałasu: ≤55 dB
- Temperatura pracy: od -25°C do +60°C
- Obniżenie mocy: powyżej 45°C
- Wymiary: 687 × 446 × 285 mm
- Masa: ok. 44,5 kg
Hybrydowa praca on-grid i off-grid
ULTRA HYBRID PRO 12K 3F łączy w jednym urządzeniu funkcjonalność falownika sieciowego oraz wyspowego.
W trybie on-grid energia produkowana przez instalację fotowoltaiczną może być wykorzystywana do zasilania odbiorników w budynku, ładowania magazynu energii oraz – zależnie od konfiguracji systemu – przekazywania nadwyżek energii do sieci energetycznej.
W trybie off-grid urządzenie może pracować niezależnie od sieci energetycznej. Energia z paneli PV i magazynu energii może być wykorzystywana do zasilania odbiorników również podczas braku zasilania sieciowego.
Inwerter zapewnia trójfazowe zasilanie o mocy ciągłej do 12 kW również podczas pracy wyspowej.
2 niezależne układy MPPT
Inwerter wyposażono w dwa układy MPPT, które optymalizują pracę podłączonych paneli fotowoltaicznych.
Parametry sekcji PV:
- maksymalna moc paneli: 24 000 W
- maksymalne napięcie Voc: 800 V
- nominalne napięcie PV: 550 V
- napięcie startowe: 200 V
- zakres roboczy MPPT: 200–650 V
- liczba MPPT: 2
- konfiguracja wejść: 2+1
- maksymalny prąd wejściowy: 36 A / 20 A
- maksymalny prąd zwarciowy: 54 A / 30 A
Dwa niezależne trackery MPPT umożliwiają obsługę oddzielnych sekcji instalacji fotowoltaicznej, co jest szczególnie przydatne przy panelach pracujących w różnych warunkach.
Współpraca z magazynem energii 48 V
ULTRA HYBRID PRO 12K 3F współpracuje z magazynami energii o napięciu 48 V, a dopuszczalny zakres napięcia akumulatora wynosi 40–60 V.
Maksymalny prąd ładowania oraz rozładowania wynosi 240 A, co umożliwia efektywną współpracę z magazynami energii o dużej pojemności i odpowiednich parametrach prądowych.
Inwerter jest kompatybilny z systemem BMS i posiada interfejsy CAN oraz RS485, umożliwiające komunikację z kompatybilnymi magazynami energii.
Producent wskazuje możliwość współpracy m.in. z magazynami energii z serii ULTRA 5.
5 trybów zarządzania energią
Inwerter oferuje pięć trybów pracy pozwalających dostosować sposób wykorzystania energii do charakterystyki instalacji:
- Store Mode
- Load First Mode
- Battery First Mode
- Grid First Mode
- Advanced Mode
Tryb Advanced umożliwia ręczne określenie sposobu pracy systemu dla różnych godzin w ciągu doby.
Pozwala to zarządzać priorytetem wykorzystania energii z instalacji PV, magazynu energii oraz sieci energetycznej.
Zasilanie awaryjne i praca wyspowa 3-fazowa
Jedną z najważniejszych funkcji ULTRA HYBRID PRO 12K 3F jest możliwość pracy niezależnie od sieci energetycznej.
W przypadku odpowiednio skonfigurowanej instalacji inwerter może zapewnić trójfazowe zasilanie 230/400 V o mocy ciągłej do 12 kW w trybie off-grid.
Pozwala to wykorzystać energię zgromadzoną w magazynie oraz produkowaną przez instalację PV do zasilania odbiorników podczas zaniku napięcia sieciowego.
Możliwość podłączenia agregatu prądotwórczego
Inwerter umożliwia współpracę z trójfazowym agregatem prądotwórczym.
Urządzenie wyposażono w przekaźnik umożliwiający realizację funkcji autostartu agregatu. Rozwiązanie to pozwala rozbudować instalację o dodatkowe awaryjne źródło energii.
Współpraca z innymi falownikami
ULTRA HYBRID PRO 12K 3F może współpracować z innymi falownikami podłączonymi do instalacji elektrycznej budynku.
Pozwala to wykorzystać nadwyżkę energii produkowaną przez istniejący falownik do ładowania magazynu energii współpracującego z ULTRA HYBRID PRO.
Funkcja ta może mieć szczególne znaczenie podczas rozbudowy istniejącej instalacji fotowoltaicznej o magazyn energii.
Możliwość pracy równoległej
Producent przewidział możliwość równoległej pracy do trzech inwerterów.
Pozwala to tworzyć bardziej rozbudowane systemy energetyczne wymagające większej mocy niż oferowana przez pojedynczy falownik.
Wi-Fi i zdalny monitoring
Inwerter wyposażony jest w zewnętrzny moduł Wi-Fi umożliwiający zdalny podgląd i kontrolę parametrów pracy systemu na urządzeniach mobilnych.
W zależności od serii produkcyjnej urządzenie może być dostarczone z jednym z dwóch modułów:
- moduł podstawowy – aplikacja Smart Value
- moduł E-Linter – aplikacja PV Pro
Oba warianty umożliwiają zdalny monitoring parametrów pracy falownika.
Wysoka sprawność
Maksymalna sprawność aktualnej wersji ULTRA HYBRID PRO 12K 3F wynosi 97,6%, natomiast sprawność europejska wynosi 97%.
Układy śledzenia punktu mocy maksymalnej MPPT osiągają sprawność powyżej 99%, umożliwiając efektywne wykorzystanie energii produkowanej przez instalację fotowoltaiczną.
Stopień ochrony IP66
Obudowa inwertera posiada stopień ochrony IP66, zapewniający wysoki poziom ochrony przed pyłem oraz wodą.
Zakres temperatury pracy wynosi od -25°C do +60°C, przy czym powyżej 45°C następuje ograniczenie mocy urządzenia.
Za odprowadzanie ciepła odpowiada system inteligentnego chłodzenia powietrzem z wentylatorami.
Zastosowanie:
- ULTRA HYBRID PRO 12K 3F może być stosowany m.in. w:
- domowych instalacjach fotowoltaicznych
- instalacjach PV z magazynem energii
- trójfazowych systemach hybrydowych
- systemach on-grid
- systemach off-grid
- systemach zasilania awaryjnego
- instalacjach wykorzystujących magazyny energii LiFePO4
- instalacjach wymagających trójfazowego zasilania awaryjnego
- systemach rozbudowy istniejącej fotowoltaiki o magazyn energii
- instalacjach współpracujących z agregatem prądotwórczym
Zabezpieczenia
Inwerter posiada zabezpieczenia:
- przeciwzwarciowe
- przeciążeniowe
- temperaturowe
System współpracuje również z BMS kompatybilnego magazynu energii, umożliwiając wymianę informacji pomiędzy akumulatorem a inwerterem.
Kluczowe zalety:
- Inwerter hybrydowy on-grid i off-grid
- Trójfazowe wyjście 230/400 V
- Moc ciągła 12 000 W
- Trójfazowa praca wyspowa do 12 kW
- Obsługa instalacji PV do 24 000 W
- 2 niezależne układy MPPT
- Zakres MPPT 200–650 V
- Maksymalne napięcie PV 800 V
- Współpraca z magazynem energii 48 V
- Maksymalny prąd ładowania 240 A
- Maksymalny prąd rozładowania 240 A
- Obsługa BMS
- Komunikacja CAN i RS485
- Wi-Fi i zdalny monitoring
- Dotykowy wyświetlacz LCD
- 5 trybów zarządzania energią
- Możliwość współpracy z agregatem 3-fazowym
- Funkcja autostartu agregatu
- Możliwość współpracy z innymi falownikami
- Możliwość równoległego połączenia do 3 inwerterów
- Maksymalna sprawność 97,6%
- Sprawność MPPT >99%
- Stopień ochrony IP66
- Czysta sinusoida
Ważne informacje dotyczące użytkowania
ULTRA HYBRID PRO 12K 3F jest inwerterem hybrydowym, a nie wyłącznie falownikiem sieciowym. Łączy pracę on-grid z możliwością pracy off-grid i współpracy z magazynem energii.
Do pracy z magazynem energii należy stosować akumulator lub zestaw akumulatorów o odpowiednim napięciu i parametrach zgodnych z wymaganiami inwertera. Dla akumulatora producent określa zakres napięcia 40–60 V.
Przy pracy cyklicznej w instalacji fotowoltaicznej producent zaleca stosowanie baterii przeznaczonych do tego rodzaju pracy, w szczególności akumulatorów LiFePO4, GEL VPRO SOLAR lub DEEP CYCLE VPRO SOLAR.
Standardowe akumulatory AGM przeznaczone przede wszystkim do pracy buforowej mogą podczas intensywnej pracy cyklicznej szybciej tracić sprawność i pojemność.
Należy prawidłowo ustawić typ akumulatora oraz prąd ładowania odpowiednio do parametrów zastosowanego magazynu energii.
Parametry instalacji fotowoltaicznej muszą mieścić się w dopuszczalnych zakresach napięcia i prądu wejść PV inwertera.
