Domowa elektrownia off-grid.

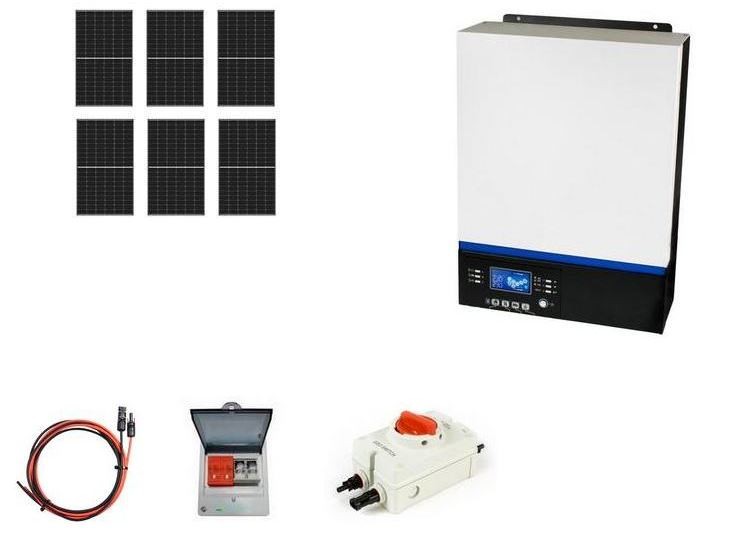

Zestaw składa się z 6 paneli monokrystalicznych o mocy 430W każdy, inwertera hybrydowego ESB-3kW-24, zabezpieczenia DC/DC, rozłącznika izolacyjnego oraz kompletnego okablowania o długości 25 metrów zakończonego złączami MC4.
Instalacja off-grid nie wymaga zgłoszenia i akceptacji zakładu energetycznego.
- Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.
- Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.
- Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 20m od inwertera.
- Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.
- Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.
Zestaw zawiera:
- 6 monokrystalicznych paneli PV o mocy 430W
- Hybrydowy inwerter solarny ESB-3kW-24
- Zabezpieczenie DC/DC instalacji PV PVP-10 700V/16A
- Rozłącznik izolacyjny DC/DC instalacji PV 32A / 1000VDC
- komplet przewodów 25 metrów ze złączami
- instrukcję instalacji
Dane techniczne inwertera:
PARAMETRY WEJŚCIOWE
- Nominalne napięcie wejściowe: 230 VAC
- Zakres napięcia wejściowego: 90-280 VAC
- Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)
- PARAMETRY WYJŚCIOWE
- Napięcie wyjściowe: 230 VAC
- Moc ciągła (zasilanie z sieci): 3000VA
- Moc ciągła (zasilanie PV / AKU): 1500W
- Sprawność: 93%
- Czas przełączenia: 15 ms
- Przebieg napięcia na wyjściu: Czysta Sinusoida
AKUMULATOR
- Napięcie akumulatora: 24 VDC
- Napięcie ładowania akumulatora: 27 VDC
- Zabezpieczenie przed przeładowaniem akumulatora: 33 VDC
- Obsługiwane akumulatory: AGM, GEL, Trakcyjne, Samochodowe, LiFePo4 (16S, BMS 150A), Li-Ion (14S, BMS 150A)
- Zakres napięcia pracy 24V: 21 VDC-31 VDC
- Minimalna pojemność: 100Ah
ŁADOWANIE
- Rodzaj ładowania: MPPT
- Maksymalna moc paneli PV: 2000W
- Zakres napięcia pracy MPPT: 120-380 VDC
- Maksymalne napięcie obwodu paneli PV: 400 VDC
- Maksymalny prąd ładowania z paneli PV: 60 A
- Maksymalny prąd ładowania z sieci: 40 A
- Maksymalny prąd ładowania: 60 A
WYMIARY WAGA
- Wymiary Gł. x Sz. x Wys. [mm]: 100 x 280 x 390
- Waga [kg]: 8.5
- EAN: 5903332566433
WARUNKI PRACY
- Temperatura pracy: -10°C ~ +50°C
- Wilgotność: 5%-95% wilgotność względna (bez kondensacji)
- Stopień ochrony (IP): IP21
- Panel fotowoltaiczny Kingdom Solar KD-M430 N-type 430W
- Moc nominalna Pmax (W): 430
- Tolerancja mocy Pmax Maximum: 0 ~ +3
- Maksymalne napięcie Vmp [V]: 32.38
- Prąd w mocy nominalnej lmp [A]: 13.28
- Napięcie obwodu otwartego VOC [V]: 38.95
- Zabezpieczenie zwarciowe [A]: 25
- Prąd zwarciowy [A]: 13.73
- Wydajność modułu [%]: 21.5
- NOTC: 48°C (+-2)
- Współczynnik temperatury Pmax: -0.29%/C
- Współczynnik temperatury Voc: -0.25%/C
- Współczynnik temperatury Isc: +0.045%/C
- Maksymalne napięcie pracy: 1500VDC
- Temperatura robocza: -40°C +85°C
- Maksymalny prąd zwrotny [A]: 25
- Maks. obciążenie (śnieg/wiatr): 5400 Pa / 2400 Pa
- Ogniwa: Mono 60x180 mm
- Ilość ogniw: 108 (6x18)
- Wymiary modułu [mm]: 1722×1134×30
- Waga [kg]: 21.3
- Szkło: powłoka antyrefleksyjna, 3.2mm szyba, szkło hartowane
- Skrzynka przyłączeniowa: IP68 z 3 diodami bypass
- Przewody: 4mm2, (+)30cm, (-)30cm
- Konektory: MC4-kompatybilne
