Kable uniwersalne (zewnętrzno-wewnętrzne) płaskie to kable do zastosowania w systemach FTTx. Lekka konstrukcja o małej średnicy, duża giętkość i odporność na przeciąganie, suchy ośrodek, płaszcz LSOH odporny na UV, wzmocnienie dwoma prętami stalowymi.
Specjalnie zaprojektowana konstrukcja zapewnia bardzo dobrą osłonę włókien i dodatkowo umożliwiając łatwe prowadzenie i mocowanie kabla bezpośrednio do ścian. Użyte włókna G.657.A1 dodatkowo umożliwiają małe promienie gięcia.
ZALETY/WADY - Konstrukcja oparta o dwa pręty stalowe sprawia, że kabel jest łatwy do kształtowania, nie powraca do pierwotnej formy, jak w przypaku wzmocnienia włóknami FRP.
ZASTOSOWANIE
- kabel abonencki
- sieci FTTx oraz łącza abonenckie
- połączenia wewnątrzbudynkowe
- kable mieszkaniowe
- kabel spełnia wymagania rozporządzenia ministra dotyczące instalacji w budynkach wielorodzinnych

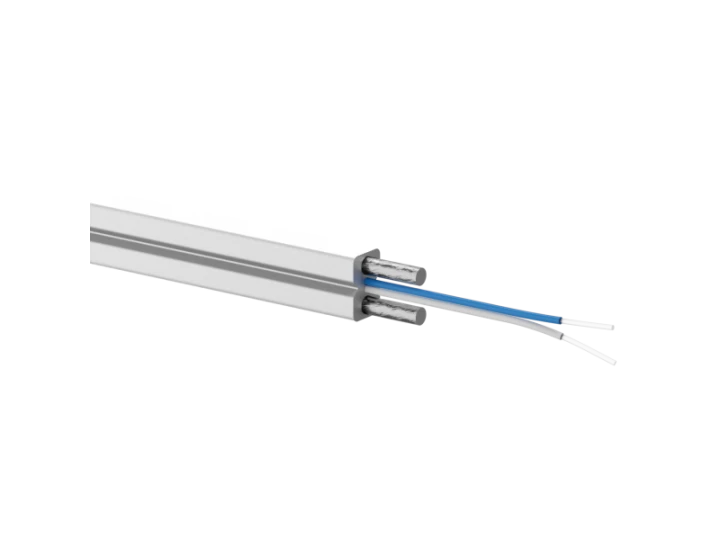

PRZEKRÓJ KABLA
Tabela porównawcza zgodności parametrów transmisyjnych z wytycznymi Rozporządzenia MTBiGM z dnia 6.11.2012
| DANE TECHNICZNE | |
|---|---|
| Powłoka | LSOH odporna na UV |
| Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
| Pręt wzmacniający | stalowe pręty wzmacniające |
| Siła naciągu | 80 N |
| Zakres temperatury | instalacyjna: od -20 + 60 °C |
| pracy | od -30 + 70 °C |
| Liczba włókien | 2 |
| Średnica kabla (mm) | 3 x 2 |
| Masa kabla (kg / km) | 9 |
| Tłumienie włókna (dB/km) 1310 nm | < 0.36 |
| Tłumienie włókna (dB/km) 1550 nm | < 0.22 |
| Rodzaj włókna | G.657.A1 |
| Powłoka włókna | 250 μm |
| Odporność na rozciąganie statyczne | 40 N |
| Odporność na rozciąganie dynamiczne | 80 N |
| Min. promień zgięcia (mm) statyczne | 30 |
| Min. promień zgięcia (mm) dynamiczne | 60 |
| Kolor | biały |
| Parametry Przewodu | |
|---|---|
| Średnica przekroju | 9.0±0.4 μm |
| Średnica przekroju | 10.1±0.5 μm |
| Średnica z Powłoką | 124.8±0.7 μm |
| Zakres błędu cyrkuralności powłoki | ≤0.7 % |
| Koncentryczność obwódki rdzeniowej | ≤0.5 μm |
| Średnica powłoki | 245±5 μm |
| Procentowa cyrkularność powłoki | ≤6.0 % |
| Powłoka - powlekanie, błąd współosiowości | ≤12.0 μm |
| Odcięcie kabla Długość fali | λcc≤1260 nm |
| Tłumienie(maks.) | ≤0.4 dB/km |
| Tłumienie(maks.) | ≤0.3 dB/km |
| Makro - Strata Przy Zaginaniu | ≤0.75 dB |
| Makro - Strata Przy Zaginaniu | ≤1.5 dB |
| Parametry Kabla | |
|---|---|
| Liczba przewodów | 2 |
| Włókno powłoki | 250±15μm |
| Kolor włókna powłoki | Niebieski, Pomarańczowy |
| Element wzmacniajacy przekrój | 0.45 |
| Element wzmacniajacy materiał | Stal |
| Wymiary Powłoki | 3.0±0.1mm×2.0±0.1mm |
| Materiał Powłoki | LSZH |
| Kolor Powłoki | Biały |
| Charakterystyka mechaniczna i środowiskowa | |
|---|---|
| Napięcie (długookresowe) | 40 N |
| Napięcie (krótkookresowe) | 80 N |
| Zgniecenie (długoterminowe) | 500 N/10cm |
| Zgniecenie (krótkoterminowe) | 1000 N/10cm |
| Minimalny promień wygięcia(Dynamicznie) | 20H mm |
| Minimalny promień wygięcia(Statycznie) | 10H mm |
| Temperatura montażu | -20～+60 ℃ |
| Temperatura pracy | -40～+70 ℃ |
| Temperatura przechowywania | -40～+70 ℃ |
