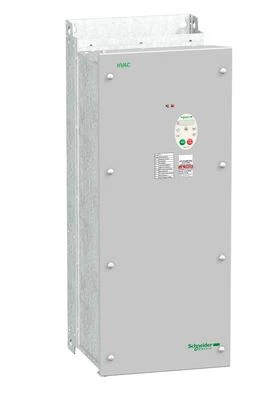

Falownik 30kW 58,5A 380–480V 3-fazowy IP55 filtr EMC C2 Altivar 212 Schneider Electric ATV212WD30N4
Falownik Schneider Electric ATV212WD30N4 z serii Altivar 212 jest przeznaczony do regulacji prędkości trójfazowych silników asynchronicznych stosowanych przede wszystkim w instalacjach wentylacyjnych, klimatyzacyjnych i pompowych. Urządzenie obsługuje silniki o mocy do 30 kW i zapewnia ciągły prąd wyjściowy 58,5 A.
Falownik jest zasilany napięciem trójfazowym 380–480 V AC i posiada obudowę o stopniu ochrony IP55. Wbudowany filtr przeciwzakłóceniowy EMC klasy C2 ogranicza emisję zakłóceń elektromagnetycznych. Zintegrowane protokoły komunikacyjne ułatwiają podłączenie urządzenia do systemów automatyki budynkowej BMS.
Najważniejsze cechy
- moc obsługiwanego silnika 30 kW
- prąd wyjściowy ciągły 58,5 A
- zasilanie trójfazowe 380–480 V AC
- przeznaczony do silników asynchronicznych
- dedykowany do wentylatorów i pomp HVAC
- stopień ochrony IP55
- wbudowany filtr EMC klasy C2
- częstotliwość wyjściowa do 200 Hz
- regulowana częstotliwość przełączania
- chwilowa przeciążalność do 64,4 A przez 60 sekund
- wbudowana komunikacja z systemami BMS
- panel sterowania i radiator w konstrukcji urządzenia
Dane techniczne
- producent: Schneider Electric
- seria: Altivar 212
- kod produktu: ATV212WD30N4
- rodzaj produktu: przemiennik częstotliwości
- przeznaczenie: pompy i wentylatory HVAC
- rodzaj silnika: trójfazowy silnik asynchroniczny
- moc znamionowa silnika: 30 kW
- moc w koniach mechanicznych: 40 HP
- liczba faz zasilania: 3
- znamionowe napięcie zasilania: 380–480 V AC
- tolerancja napięcia zasilania: od −15% do +10%
- dopuszczalny zakres napięcia: 323–528 V AC
- częstotliwość sieci: 50/60 Hz
- dopuszczalna częstotliwość sieci: 47,5–63 Hz
- prąd wejściowy: 56,7 A przy 380 V
- prąd wejściowy: 44,7 A przy 480 V
- ciągły prąd wyjściowy: 58,5 A
- maksymalny prąd przejściowy: 64,4 A przez 60 s
- moc pozorna: 44,6 kVA przy 380 V
- częstotliwość wyjściowa: 0,5–200 Hz
- znamionowa częstotliwość przełączania: 8 kHz
- regulacja częstotliwości przełączania: 6–16 kHz
- wbudowany filtr EMC: klasa C2
- stopień ochrony: IP55
- protokoły komunikacyjne: Modbus, BACnet, METASYS N2, APOGEE FLN
- szerokość: 284 mm
- wysokość: 720 mm
- głębokość: 315 mm
- masa: około 49,5 kg
Zastosowanie
Falownik ATV212WD30N4 jest przeznaczony do sterowania pompami obiegowymi, pompami wody, wentylatorami, centralami wentylacyjnymi, układami klimatyzacji oraz innymi instalacjami HVAC. Regulacja prędkości silnika pozwala dopasować wydajność urządzenia do aktualnego zapotrzebowania, ograniczyć zużycie energii i zmniejszyć obciążenie mechaniczne instalacji.
