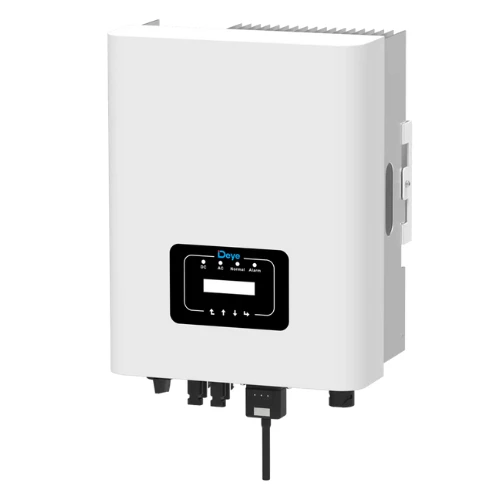

Ta seria falowników jest specjalnie zaprojektowana do jedno i trójfazowych systemów PV, obejmująca szeroki zakres mocy . Dzięki kompaktowej konstrukcji jest łatwa w instalacji i obsłudze. Charakteryzuje ją szerokie napięcie wyjściowe AC i niskie napięcie startowe DC.
- 2 MPP trakery, maks. sprawność do 98,3%.
- Zastosowanie zerowego eksportu, zastosowanie VSG
- Inteligentny monitoring (opcja)
- Szeroki zakres napięcia wyjściowego
- Funkcja anty-PID (opcjonalnie)
Strona wejściowa
- Maks. moc wejściowa DC (kW) 10.4
- Maks. napięcie wejściowe DC (V) 1000
- Napięcie startowe DC (V) 140
- MPPT zakres pracy (V) 120~850
- Maks. prąd wejściowy DC (A) 13+13
- Maks. prąd zwarcia (A) 19.5+19.5
- Liczba MPPT / Stringi na MPPT 2/1
Strona wyjściowa
- Znamionowa moc wyjściowa (kW) 8
- Maks. moc czynna (kW) 8.8
- Nominalne napięcie wyjściowe / zakres (V) 3L/N/PE 380V/323V-418V, 400V/340V-440V
- Znamionowa częstotliwość sieci (Hz) 50 / 60 (opcjonalnie)
- Faza pracy Trójfazowy
- Prąd znamionowy wyjścia sieciowego AC (A) 11.6
- Maks. prąd wyjściowy AC (A) 12.8
- Współczynnik mocy wyjściowej 0,8 przewzbudzenie do 0,8 niedowzbudzenie
- Prąd sieciowy THD< 3%
- Prąd wejściowy prądu stałego (mA)< 0.5%
- Zakres czestotliwości sieci 47~52 lub 57~62 (opcjonalnie)
Wydajność
- Maks. sprawność 98.3%
- Euro sprawność 97.83%
- Wydajność MPPT> 99%
Osłona
- Ochrona przed odwrotną polaryzacją DC Tak
- Ochrona przeciwzwarciowa AC Tak
- Zabezpieczenie nadprądowe wyjścia AC Tak
- Zabezpieczenie przepięciowe wyjścia Tak
- Ochrona rezystancji izolacji Tak
- Monitorowanie zwarcia doziemnego Tak
- Ochrona przed pracą wyspową Tak
- Ochrona temperaturowa Tak
- Zintegrowany wyłacznik prądu stałego Tak
- Zdalne wgrywanie oprogramowania Tak
- Zdalna zmiana parametrów pracy Tak
- Ochrona przed przepięciami DC typ II / AC typ II
Dane ogólne
- Rozmiar (mm) 330 szer. ×457 wys.×185 gł.
- Waga (kg) 10
- Topologia Beztransformatorowa
- Zużycie wewnętrzne < 1W (noc)
- Temperatura pracy-25~65℃, > 45℃ obniżenie
- Ochrona przed wnikaniem IP65
- Emisja hałasu (typowa) < 25 dB
- Chłodzenie Chłodzenie pasywne
- Max. wys. bez obniżania sprawności 2000m
- Zaprojektowany okres eksploatacji > 20 lat
- Norma przyłaczenia do sieci CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11
- Otoczenie robocze wilgotność 0-100%
- Bezpieczeństwo EMC / Norma IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2

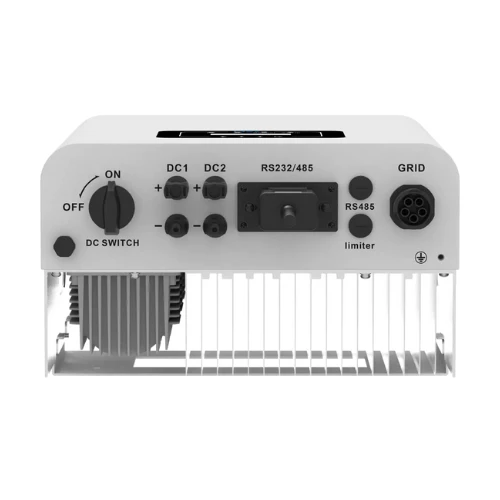

Cechy
- Połaczenie DC MC-4 z wtyczką
- Połaczenie AC Stopień ochrony IP65
- Wyświetlacz LCD1602
- Interfejs RS485/RS232/Wifi/LAN
