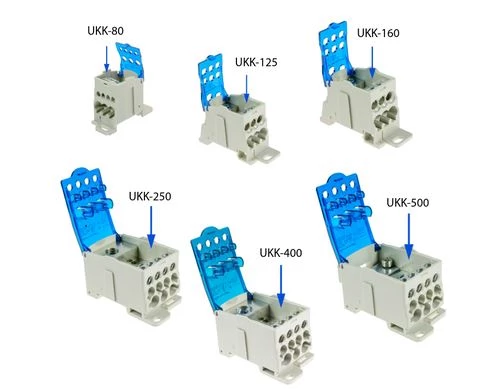

Blok rozdzielczy UKK-160 160A Al/Cu na szynę TH35 lub powierzchnię płaską 1x70mm² + 1x16mm² / 6x16mm² 49.5260
Opis produktu
Blok rozdzielczy UKK-160 Elektro-Plast Opatówek przeznaczony jest do rozdziału energii elektrycznej oraz wykonywania bezpiecznych połączeń przewodów miedzianych i aluminiowych w rozdzielnicach elektrycznych, szafach sterowniczych oraz rozdzielczych. Stanowi praktyczny element instalacji niskiego napięcia, umożliwiający uporządkowane rozprowadzenie zasilania do wielu obwodów.
Model UKK-160 posiada prąd znamionowy 160 A oraz napięcie znamionowe izolacji 690 V AC i 1000 V AC/DC. Blok wyposażono w dwa zaciski wejściowe o przekrojach 1 × 70 mm² oraz 1 × 16 mm², a także sześć zacisków wyjściowych 6 × 16 mm², co umożliwia wygodne rozdzielenie zasilania pomiędzy kilka obwodów. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów.
Obudowa została wykonana z wytrzymałego tworzywa sztucznego i wyposażona w osłonę zabezpieczającą przed przypadkowym dotykiem części pod napięciem. Blok może być montowany zarówno na szynie TH35 (DIN), jak i bezpośrednio do płaskiej powierzchni, dzięki czemu znajduje zastosowanie w różnego typu rozdzielnicach i szafach sterowniczych.
Produkt przeznaczony jest do stosowania jako blok rozdzielczy dla przewodów fazowych L, neutralnych N oraz ochronnych PE, zapewniając przejrzystą organizację okablowania i łatwiejszy montaż instalacji elektrycznych.
Zastosowanie
Blok rozdzielczy UKK-160 przeznaczony jest do rozdziału przewodów zasilających w rozdzielnicach elektrycznych, szafach sterowniczych, rozdzielniach niskiego napięcia oraz instalacjach przemysłowych i komercyjnych.
Najważniejsze cechy
- prąd znamionowy 160 A,
- napięcie znamionowe izolacji 690 V AC / 1000 V AC/DC,
- wejścia: 1 × 70 mm² + 1 × 16 mm²,
- wyjścia: 6 × 16 mm²,
- możliwość podłączenia przewodów miedzianych i aluminiowych,
- zaciski śrubowe zapewniające pewne połączenie,
- montaż na szynie TH35 lub do powierzchni płaskiej,
- obudowa z osłoną izolacyjną chroniącą przed dotykiem,
- kompaktowa konstrukcja ułatwiająca montaż w rozdzielnicach.
Dane techniczne
- Producent: Elektro-Plast Opatówek
- Model: UKK-160
- Numer katalogowy: 49.5260
- Rodzaj produktu: blok rozdzielczy
- Prąd znamionowy: 160 A
- Napięcie znamionowe izolacji: 690 V AC / 1000 V AC/DC
- Liczba biegunów: 1
- Wejścia: 1 × 70 mm², 1 × 16 mm²
- Wyjścia: 6 × 16 mm²
- Typ połączenia: śrubowy
- Montaż: szyna TH35 (DIN) lub powierzchnia płaska
- Materiał obudowy: tworzywo sztuczne
- Kolor: szary / niebieski
- Wymiary: 74 × 31 × 47 mm
- Stopień ochrony: IP20.
