| Dane mechaniczne | |
|---|---|
| Materiał | elementy przewodzące – mosiądz; elementy izolacyjne – poliamid (boki), poliwęglan (pokrywa) |
| Mocowanie | na szynie TSE 35 lub wkrętami do podłoża (2 otwory Ø5) |
| Rodzaj zacisków | gwintowe |
| Zalecany maks. moment dokręcenia [Nm] | 2 |
| Temperatura otoczenia [°C] | -25 ÷ +55 |
| Ilość torów | 4 |
| Certyfikaty i normy | |
|---|---|
| Normy | PN-EN 60947-1 |
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe izolacji Ui [V] | 500 |
| Średnica otworów zacisku (dla 1 toru) [mm] | 1x9+3x7,5+7x5,3 |
| Przekroje przyłączanych przewodów - linki bez końcówki (dla 1 toru) | 1x10÷25+3x6÷16+7x1,5÷6 |
| Przekroje przyłączanych przewodów - linki z końcówką HI (dla 1 toru) | 1x10÷35+3x10÷25+7x2,5÷6 |
| Prąd znamionowy ciągły In 40°C [A] | 125 |
| Ipk [kA] | 20 |

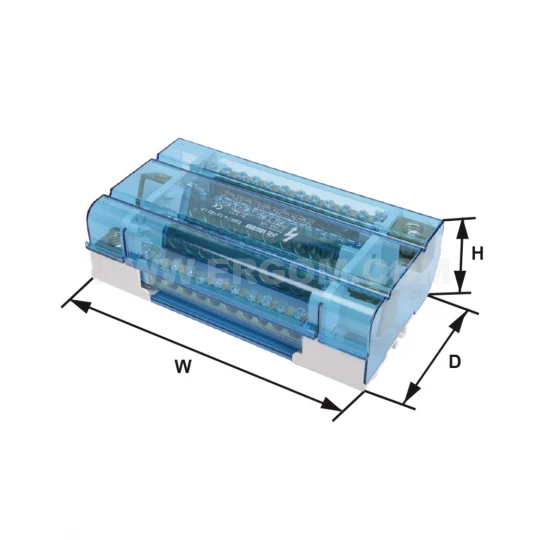

| Wymiary | |
|---|---|
| D | 85 |
| H | 50 |
| W | 145 |
